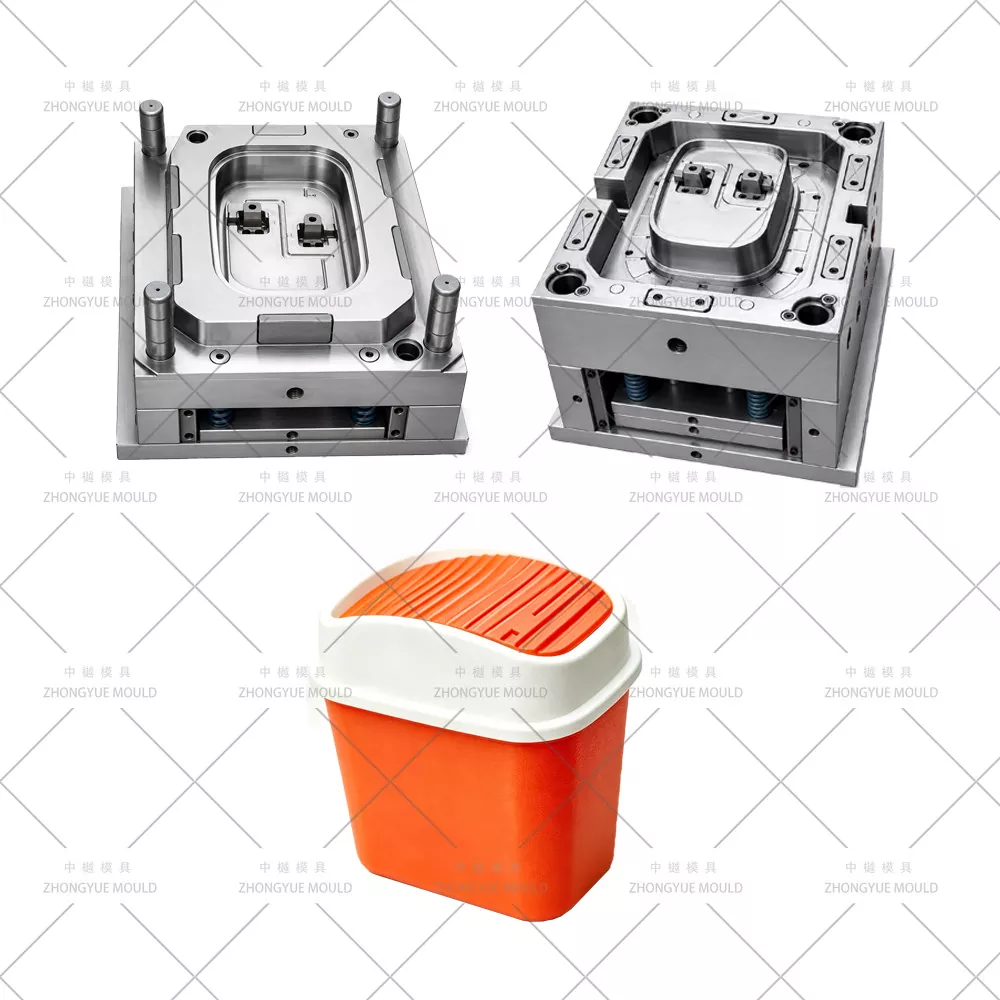

Molde de estrutura intermediária para lixeira de mesa de plástico

Molde de estrutura intermediária para lixeira de mesa de plástico - Mini lata de lixo de mesa personalizada Fabricante de molde de injeção de anel intermediário / anel de pressão

ZHONGYUE MOLD é um fabricante chinês profissional de moldes de injeção que fornece moldes de estrutura intermediária para lixeira de mesa de plástico / anéis intermediários de mini lata de lixo de mesa (anéis de pressão, colares de conexão com ranhura de mola e orifícios de pivô) para atacadistas globais de produtos domésticos, supermercados e marcas próprias. A estrutura intermediária fica entre o corpo do silo e a tampa giratória/aberta por pressão — geralmente moldada em PP (MFR 10–20 para leve flexibilidade) ou ABS (rígido, de cor correspondente) com uma cavidade polida e lisa (SPI B1/B2), apresentando um canal de mola de torção/compressão integralmente moldado, furos de eixo de articulação de Φ3–5mm (pinos centrais usinados) e clipes de encaixe que engatam na borda do corpo do silo. Nossos moldes de estrutura intermediária são normalmente de cavidade única (1×1) ou 1+1 L+R para projetos simétricos, com porta submarina oculta na face traseira interna, pinos centrais retificados com precisão (tolerância h7) para concentricidade do furo de pivô e análise DFM para garantir a folga adequada (0,15–0,3 mm) tanto com o corpo do silo quanto com as saliências de pivô da tampa.

Desde anéis intermediários de pressão para abertura com sede de mola, colares de conexão de tampa giratória com furo de articulação até anéis separadores decorativos (sem mecanismo), fornecemos revisão completa do DFM antes do corte do aço.

Especificações do molde para lixeira de plástico:

Faça seu próximo projeto de molde de caixote do lixo de plástico brilhar!

Principais destaques da engenharia de moldes para moldes de estrutura intermediária

Pinos centrais com furo de articulação de precisão (Φ3–5mm)— Aterre os pinos centrais H13 ou SKD61 com tolerância h7; fixado ou encaixado no núcleo; verificado quanto à concentricidade com a linha central do ponto de referência (±0,05 mm) — fundamental para uma ação suave de oscilação/mola da tampa.

Geometria do canal da mola/barra de torção— Espessura de parede uniforme (2,0–2,5 mm) na ranhura da mola; borbulhador de resfriamento local próximo às extremidades grossas do canal para evitar afundamento; calado do canal ≥2° verificado no DFM.

Corte inferior do clipe de encaixe— Mini Levantador Angular ou Corrediça Simples — Pequeno clipe rebaixado que envolve a borda do corpo do depósito; manuseado por meio de 1–2 mini elevadores angulares ou corrediça rasa; interferência simulada em montagem 3D.

Cavidade de alto polimento/acetinado— Sem textura de rattan — padrão SPI B1 (cetim); SPI A2 opcional para versão PS premium de aparência transparente; SEM gravação VDI/rattan, a menos que especificado como anel externo decorativo.

Portão Submarino Oculto no Flange Interno / Face Traseira— Vestígio do portão invisível da face externa visível; ramal Y da câmara fria se 1+1 L+R; hot-tip raro (pequena parte, normalmente não justificado pelo custo).

Resfriamento Compacto— Defletor Central + Inserção BeCu — Defletor Ø6–8mm através do núcleo; Inserção de BeCu (cobre-berílio) no raio da base do canal da mola; circuito de água isolado único suficiente para ciclo 8–14s.

Folga de montagem DFM (corpo ↔ estrutura ↔ tampa)— Verificamos a folga recomendada de 0,15–0,3 mm por empilhamento com os desenhos do corpo e da tampa do silo para evitar assentamento apertado ou oscilação.

Nosso processo de fabricação e validação de moldes

Início do projeto e revisão do DFM— Analisar a espessura da parede do canal de mola, Ø do furo de articulação e projeção do pino, calado do corte inferior do clipe, localização do portão e layout do ejetor; verifique a folga de montagem (0,15–0,3 mm) com os desenhos do corpo e da tampa do silo.

Aprovação de Projeto de Molde (3D)— Montagem completa com layout do defletor de resfriamento, definição precisa do pino central (h7), mini elevador/corrediça para clipe, se houver, estratégia de ventilação (ventilação da linha de separação de 0,01–0,015 mm).

Usinagem de Precisão— Cavidade de desbaste/acabamento CNC de alta velocidade, perfuração profunda para defletor de resfriamento, pinos de núcleo H13 retificados (concentricidade verificada), polimento de cavidade/núcleo SPI B1/B2.

Amontagem e teste T1— Funciona em máquina injetora própria; verifique o Ø do furo do pivô com medidor de pino, ajuste do canal de mola com mola/fio falso, teste de montagem com amostras de corpo e tampa; fornecer vídeo de teste + peças de amostra.

Correção e Aprovação Final— Ajustar se necessário; enviado em caixa livre de fumigação com manual do molde e lista de peças de reposição (pinos centrais, pinos ejetores, bucha de entrada).

Suporte pós-venda— Garantia de molde de 1 ano, pinos de núcleo / pinos ejetores sobressalentes gratuitos para danos não causados ​​pelo homem, orientação técnica remota.

Por que escolher o molde ZHONGYUE para o seu molde doméstico?

Experiência rica em moldes de commodities domésticas— Caixas de mesa (conjuntos de corpo + tampa + moldura intermediária), cestos de vime, cadeiras, caixotes construídos internamente

Revisão interna do DFM com verificação de empilhamento de montagem— Verifique a tolerância e a folga do furo de articulação entre o corpo↔estrutura↔tampa antes de cortar o aço

Experiência em núcleo-pino e ranhura de mola de precisão— Pinos H13 retificados, parede uniforme em canais funcionais, design de mini-elevador para recortes de clipes

Controle de qualidade rigoroso e progresso transparente— Fotos semanais de usinagem, aprovação de amostra T1 (teste de montagem) antes do envio

Experiência de exportação— Moldes enviados para Europa, América do Norte, América do Sul, Sudeste Asiático, Oriente Médio

1 ano de garantia do molde + pinos de núcleo/pinos ejetores sobressalentes

Perguntas frequentes – Molde intermediário/molde de anel intermediário

P: O que é exatamente a "estrutura intermediária" versus a tampa ou o corpo?

R: A estrutura intermediária (anel intermediário/anel de pressão) fica entre o corpo da lixeira e a tampa. Ele abriga o canal da barra de mola/torção, orifícios do eixo de articulação para a tampa e clipes de encaixe para travar na borda do corpo do silo. A tampa balança ou pressiona esta moldura – a moldura em si NÃO substitui a tampa.

P: Você precisa dos desenhos do corpo e da tampa da caixa para citar o molde da estrutura intermediária?

R: Fortemente recomendado - precisamos verificar a folga da montagem (profundidade de engate da saliência do pivô, encaixe do clipe no Ø do aro do corpo, arco de giro da tampa versus abertura da estrutura) e verificar a posição do furo do pivô. Se você tiver apenas o desenho da moldura, ainda poderemos cotar, mas o ajuste da montagem não pode ser pré-verificado.

P: Cavidade única ou 1+1 L+R?

R: A maioria das molduras intermediárias são de cavidade única 1×1. Se a estrutura for perfeitamente simétrica L/R (peça idêntica usada em ambos os lados de uma unidade de compartimento duplo – raro para compartimento único), podemos fazer 1+1. Anéis decorativos simples, às vezes com 2 cavidades. Aconselharemos de acordo com a geometria da sua peça.

P: Qual acabamento de superfície – qualquer textura de rattan?

R: Não - as molduras intermediárias são padrão SPI B1 (cetim), SPI A2 opcional para anel decorativo PS transparente. A textura Rattan/VDI NÃO é aplicada, a menos que você solicite especificamente uma versão decorativa do anel externo.

P: O que você precisa para uma cotação?

A: Desenho 2D (PDF/DWG) + modelo 3D (STP/IGS/X_T) da estrutura intermediária E, de preferência, do corpo da caixa e da tampa 3D (ou no mínimo suas dimensões correspondentes: diâmetro externo superior do corpo, localização da saliência do pivô da tampa). Especifique o material (grau PP MFR / ABS).

Solicite um orçamento para o molde da estrutura intermediária do caixote do lixo de mesa de plástico

Envie seu desenho 2D do quadro intermediário + modelo 3D (e, idealmente, dims ou arquivos de combinação de corpo/tampa) e requisitos do projeto. A ZHONGYUE MOLD fornecerá uma revisão gratuita do DFM com verificação de empilhamento de montagem + cotação formal dentro de 24 a 48 horas úteis.

Entre em contato conosco agora para iniciar seu projeto de molde de injeção de anel intermediário / moldura de pressão de mini lata de lixo de mesa!
