As caixas de leite (caixas rotativas de laticínios) transportam garrafas de vidro ou PET durante o enchimento, entrega, lavagem e devolução. Produzi-los em grande escala requer um molde de plástico para caixa de leite com múltiplas cavidades – 2 cavidades ou mais – que dure muito, tenha um ciclo rápido e produza peças limpas. Linhas de solda e ar preso na área do cabo são problemas comuns.
A ZHONGYUE MOLD construiu centenas de moldes para caixas rotativas - leite, cola, cerveja, sacolas dobráveis. Nossos moldes para caixas de leite se concentram em três coisas: longa vida útil da ferramenta, ciclagem em alta velocidade e ventilação adequada. Sua linha é lucrativa para milhões de doses.
|
Tamanhos de caixa |
Materiais de caixa |
Tipos de caixa |
||
|
539X289X356mm 532X354X290mm 540X360X290mm 400X300X155mm 500X300X167mm 400X300X255mm 490X300X167mm 500X360X190mm |
Polietileno de alta densidade (HDPE |
Caixa de rotatividade Caixa de comida de plástico Caixa plástica para vegetais Caixa de garrafa de plástico Caixa de leite de plástico Caixa dobrável Caixa de armazenamento empilhável |
||
|
Nome do Molde |
Molde plástico para caixa de leite com múltiplas cavidades |
|||
|
Medição do molde |
P20,2738,718H,NAK80,2316,S136,H13,etc. |
|||
|
Base de Molde |
Feito por si mesmo, LKM, DME, ASSAB |
|||
|
Cavidade |
Único/múltiplo |
|||
|
Corredor |
Câmara fria e câmara quente |
|||
|
Marca Hot Runner |
Mestre, HUSKY, YUDO, etc. |
|||
|
Software Degsin |
UG: Aoto CAD e assim por diante |
|||
|
Vida do molde |
50-100 milhões de tiros/5-6 anos, mesmo em 10 anos em boa manutenção |
|||
|
Tempo T1 |
45-60 dias |
|||
|
Material Plástico |
PP ABS |
|||
|
Tipo de portão |
Pinpoint Gate, Edge Gate, Sub Gate, Film Gate, Valve Gate, Open Gate, etc. |
|||
|
Tratamento de superfície de molde |
EDM, textura, polimento de alto brilho |
|||
|
Sistema de Qualidade |
ISO9001 |
|||
|
Código HS |
8480719090 |
|||
|
Origem |
Huangyan ZhejiangChina |
|||
|
Pacote |
Caixa de madeira |
|
||
|
Material do molde |
Dureza |
Vida do molde |
||
|
P20 |
CDH 28-33 |
>300.000 fotos |
||
|
718 |
CDH 33-36 |
>500.000 fotos |
||
|
H13 |
HRC >43 |
>800.000 fotos |
||
|
2344 |
FCC >48 |
>800.000 fotos |
||
|
S136 |
HRC 48-52 |
>1.000.000 de fotos |
||
Faça seu próximo projeto de molde de caixa de plástico brilhar!
Seleção correta de aço para base do molde e núcleo/cavidade
Para moldes de caixa com múltiplas cavidades (especialmente layouts de 2×2 ou 4 cavidades), especificamos aço da base do molde pré-endurecido com HRC ≥ 33 para resistir à deflexão sob altas forças de fixação. Opções de núcleo e cavidade:
P20 (HRC 28–33): Econômico para tiragens médias
718H/2738 (HRC 33–38): Recomendado para produção em múltiplas cavidades
H13 (temperado e revenido, HRC 44–48) ou S136: Para vida útil de granalha superior a 2M, especialmente ao executar HDPE moído/reciclado
Tratamento térmico controlado e dureza
Cada componente de aço recebe endurecimento/revenimento controlado com precisão. A dureza da cavidade e do núcleo é equilibrada - dura o suficiente para resistência ao desgaste, mas não endurecida demais para evitar fragilidade e microfissuras durante o ciclo térmico.
Guia usinada com precisão e sistemas móveis
Todos os pilares-guia, buchas, pinos angulares e trilhos deslizantes são usinados em CNC/retificação com tolerância de ± 0,01 mm. O ajuste manual ou o acabamento de limas em peças móveis é estritamente proibido - isso garante uma operação suave e repetível de vários milhões de ciclos, sem emperramento prematuro.
Proteção de material reciclado (opcional)
Se o seu processo utiliza PP/HDPE reciclado (caixas descartáveis ou mistas) contendo pequenos fragmentos de metal ou cascalho:
Projetamos considerações de zona de alimentação filtrada e recomendamos insertos de cavidade extra-endurecidos (revestidos com nitreto ou DLC) para resistir à abrasão de partículas incorporadas.
O design estratégico do defletor/borda ajuda a evitar que contaminantes se incorporem nas superfícies da cavidade.
Sistema de Enchimento Otimizado – Câmara Quente Válvulada
As caixas de leite duráveis são normalmente moldadas em HDPE de baixo MFR (MFI = 4–6 g/10min), que tem maior viscosidade. Nossos moldes para caixas de leite com múltiplas cavidades empregam coletores de câmara quente tipo H balanceados com válvulas (compatíveis com YUDO / Synventive / Anole) para:
Garanta preenchimento simultâneo e com pressão equilibrada em todas as cavidades
Minimize a hesitação do fluxo e reduza a visibilidade da linha de solda nas zonas de manuseio
Elimine desperdícios de canal frio → ciclos mais rápidos e menor custo de material
Resfriamento superior com insertos Mold-Max/BeCu
O resfriamento domina mais de 60% do ciclo de moldagem. Para moldes de caixa de alta resistência:

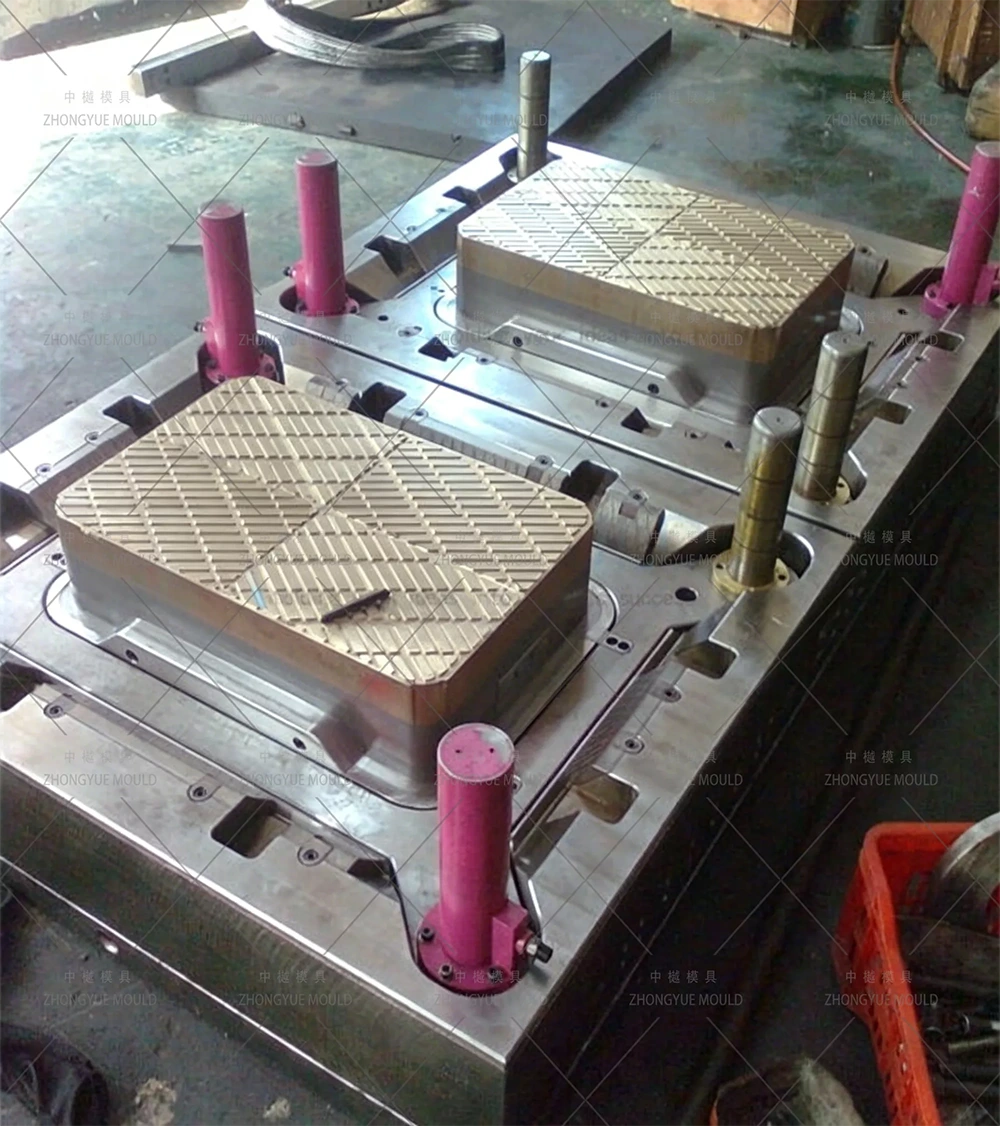

As pastilhas Mold-Max (liga de cobre-berílio) são colocadas em interseções de nervuras grossas, bases de alças e cantos inferiores - áreas propensas a pontos quentes.
Os canais de resfriamento seguem layouts otimizados pelo Moldflow com roteamento paralelo de água para manter ΔT < 3–5°C entre as cavidades.
Resultado: Tempo de ciclo típico de 32 a 45 segundos para caixas de leite padrão (ainda mais rápido em moldes empilhados).
Para caixas de uso único/para serviços leves com núcleos de aço temperado, ainda implementamos circuitos de resfriamento de perímetro completo com defletores/borbulhadores para extração ideal de calor.
Ejeção sincronizada para ciclismo mais rápido
Nossos moldes de caixas com múltiplas cavidades podem ser equipados com uma articulação mecânica de ejeção antecipada que inicia o movimento da placa ejetora durante a abertura do molde, ou você pode comandar sua máquina de injeção para executar ações hidráulicas simultâneas de abertura e ejeção. Isso reduz de 1 a 2 segundos por dose – fundamental em laticínios de alto volume.
As corrediças acionadas nos quatro lados (cilindros hidráulicos + elevadores angulares) controlam alças recortadas e nervuras laterais com orientação microprecisa para evitar marcas de flash ou arrasto.
Recomendação de máquina
Recomendamos uma máquina de moldagem por injeção de alta velocidade com rotação de parafuso ≥ 350 e uma unidade de injeção assistida por acumulador para enchimento rápido de alta pressão de HDPE de baixo MFI - essencial para caixas com múltiplas cavidades para evitar injeções curtas e tempo excessivo de embalagem.
A alça de transporte é a zona de maior estresse quando uma caixa de leite cheia é levantada. Se o ar estiver preso aqui → linha de fusão/soldagem incompleta → início prematuro da trinca.
Solução de ZHONGYUE:
Ranhuras de escape dedicadas (0,01–0,02 mm de profundidade) ao longo das linhas divisórias nas extremidades do punho
Inserções de ventilação/tampões de ventilação de aço poroso nas posições de último enchimento em reentrâncias profundas da alça
Análise de fluxo de molde para verificar locais de armadilhas de ar antes do corte do aço
Isso elimina linhas de malha visíveis no cabo e reduz drasticamente as reclamações de quebra do cabo em campo.
Intertravamentos de empilhamento positivo: Usinados em ± 0,1 mm para que as caixas completas travem com segurança; caixas vazias se aninham firmemente (economia de frete de retorno de aproximadamente 60%).
Superfície segura para contato com alimentos: Acabamento de cavidade de alto polimento compatível com HDPE/PP de qualidade alimentar - fácil de lavar, resiste à adesão bacteriana.
Marca personalizada: logotipos de laticínios em relevo, zonas QR/código de barras, bolsos para etiquetas RFID, poços de números de série - tudo integrado ao design da cavidade.
Compatível com padrão europeu: pegada opcional de 600×400mm ou 400×300mm de acordo com sua logística regional de laticínios.
Experiência comprovada em múltiplas cavidades – Fornecemos moldes para caixas de 2 e 4 cavidades (incluindo moldes empilhados) para processadores de laticínios e bebidas em todo o mundo, com tempos de ciclo documentados de 32 a 42 segundos.

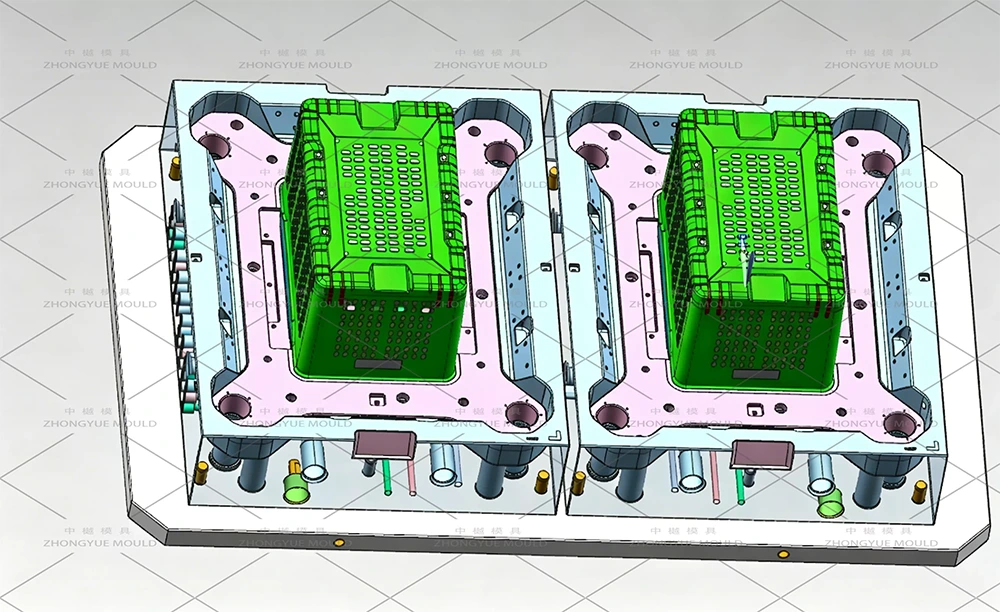

Serviço completo de DFM e Moldflow – Antes de cortar aço, fornecemos análise de preenchimento, simulação de resfriamento e previsão de empenamento.

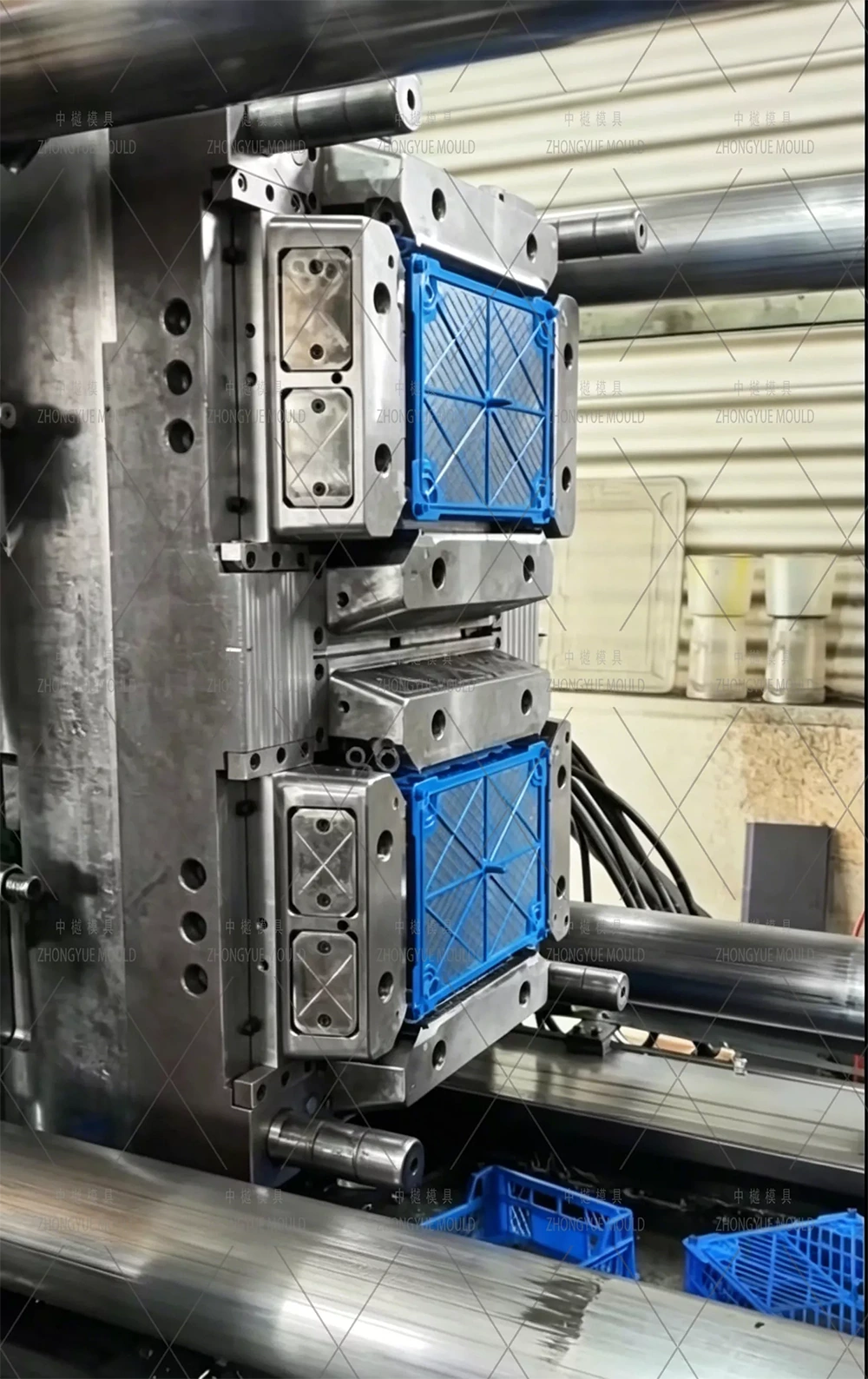

CQ transparente – Relatórios de inspeção em processo + vídeo de teste T0/T1 e relatório dimensional de amostra antes do envio.
Peças sobressalentes e suporte completos – Conjunto completo de peças de desgaste, manual de manutenção e solução de problemas remotos.
Comece hoje mesmo seu molde para caixa de leite com múltiplas cavidades
Se você precisa de um molde piloto de cavidade única ou de um molde de pilha/4 cavidades de alto rendimento para caixas de laticínios, a Zhongyue Mold oferece ferramentas projetadas para longevidade, velocidade e integridade da caixa.
