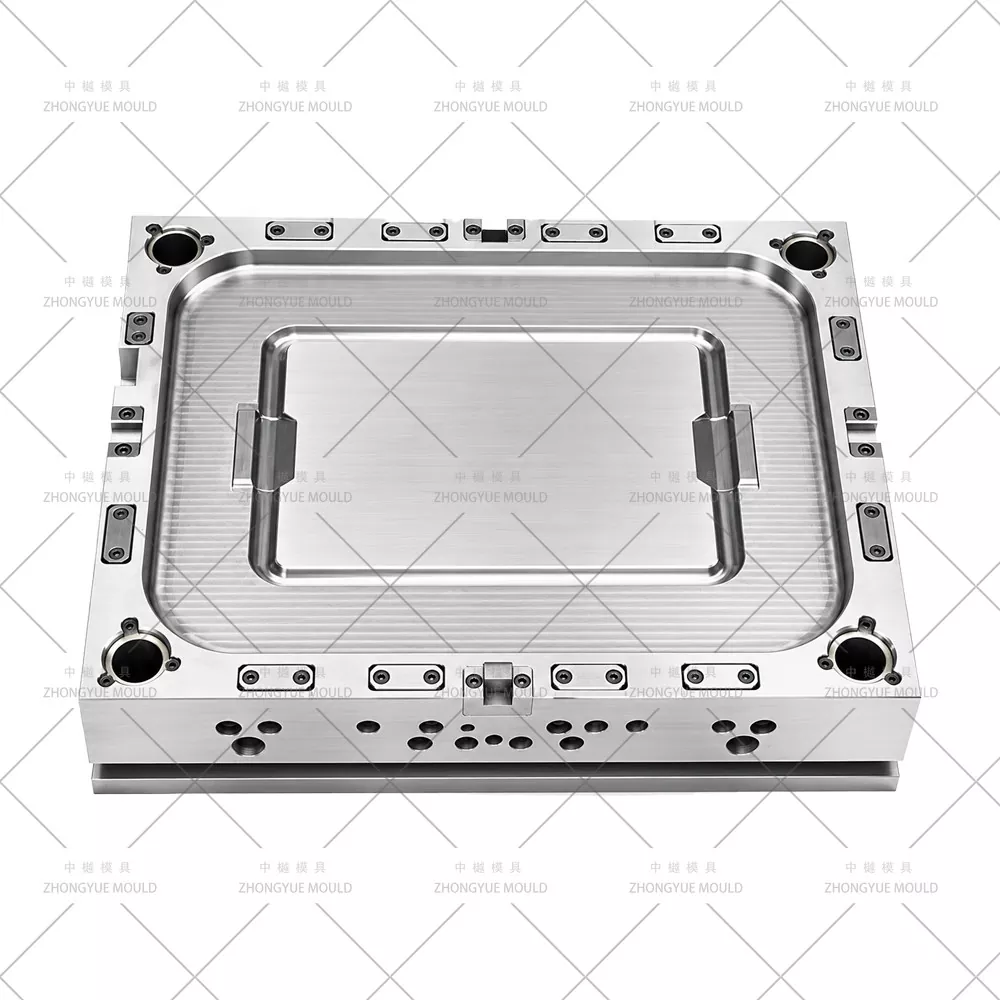

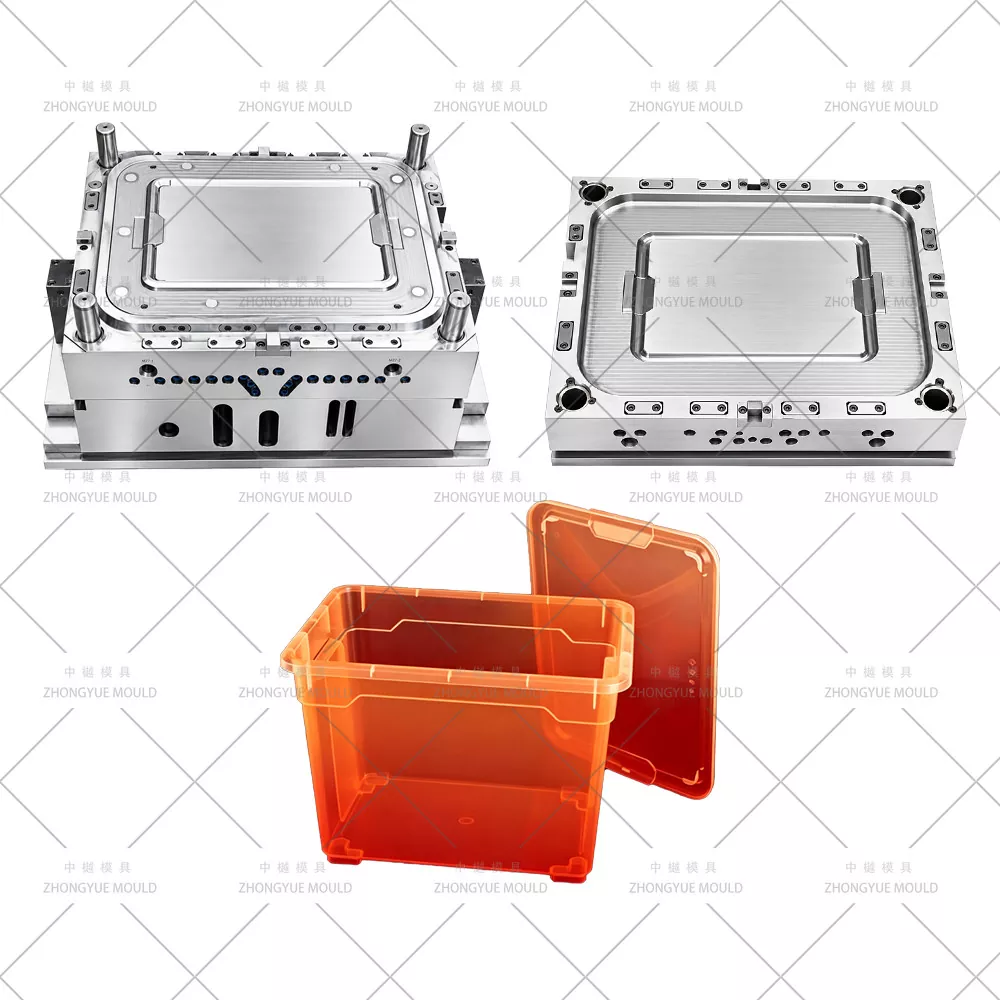

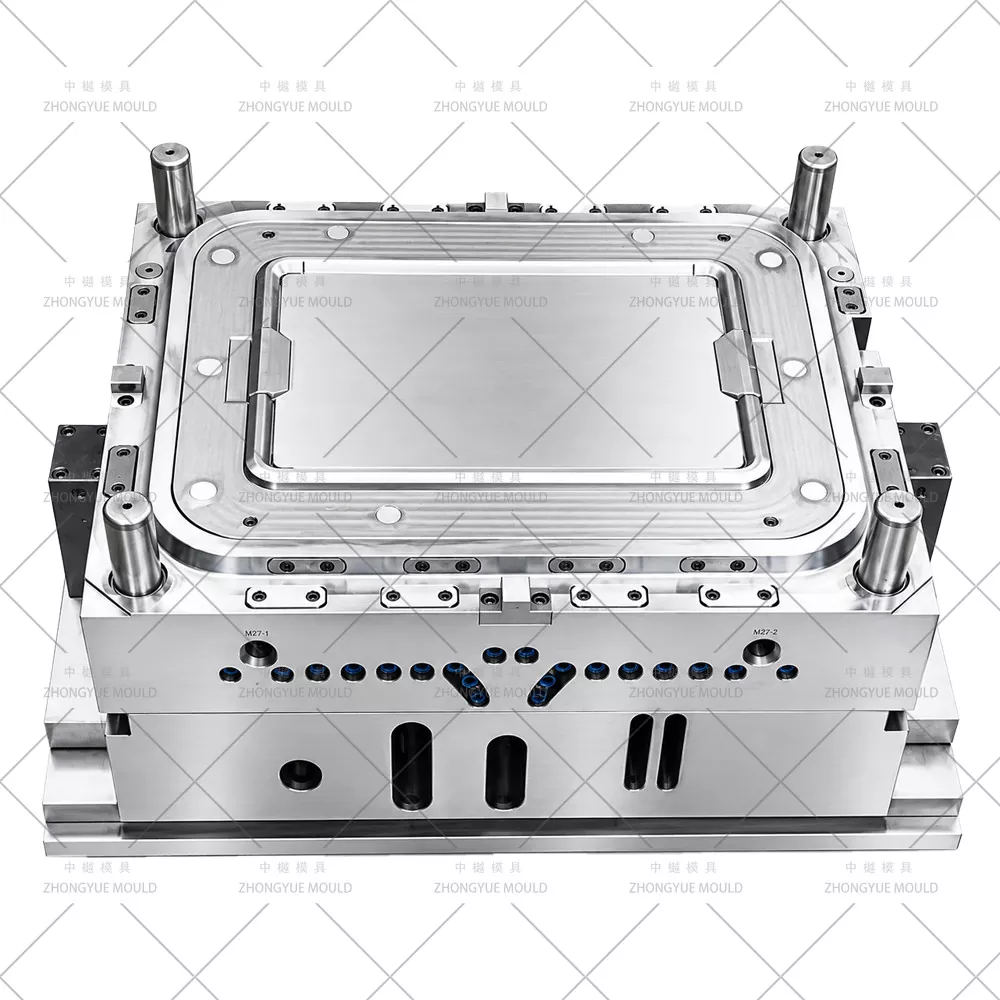

Molde da tampa da caixa de armazenamento 10L

Molde de tampa de caixa de armazenamento 10L - Fabricante de molde de injeção de tampa / tampa de recipiente de armazenamento de plástico personalizado 10L

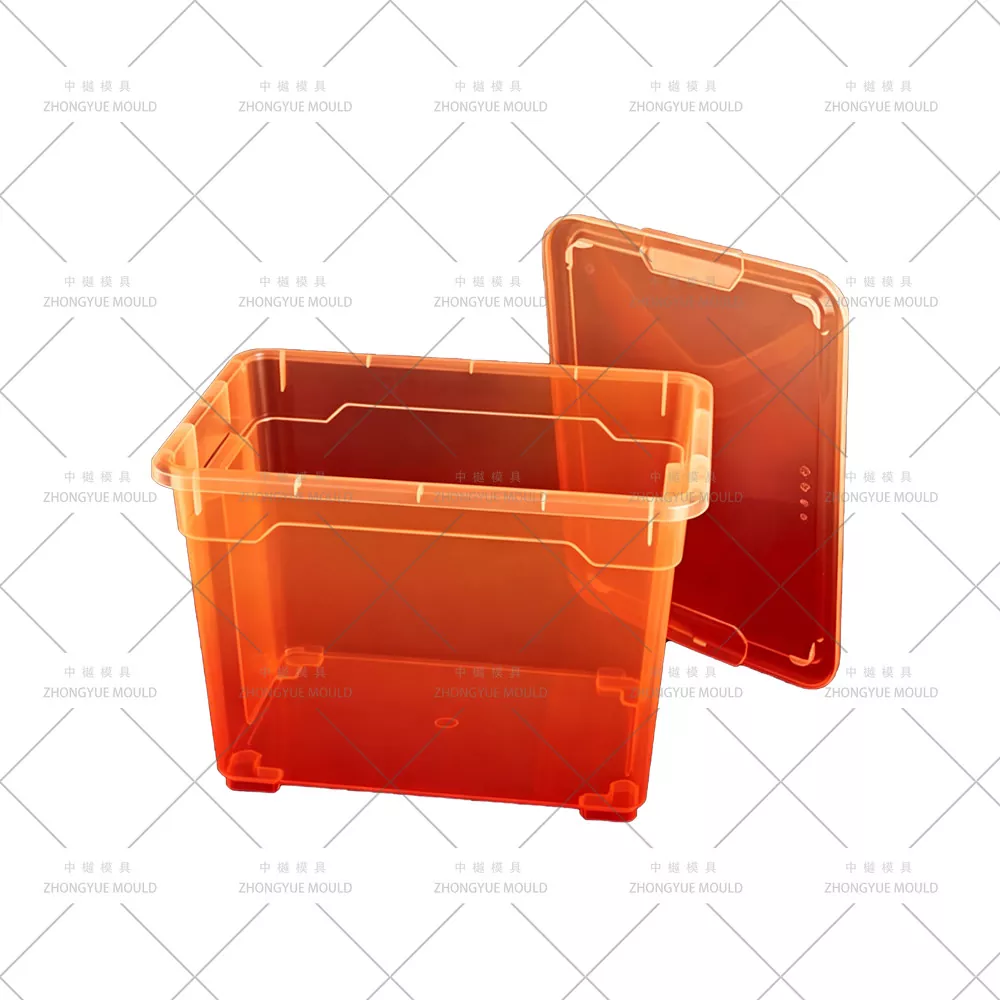

ZHONGYUE MOLD é um fabricante profissional chinês de moldes de injeção que fornece moldes de tampa de caixa de armazenamento 10L / moldes de injeção de tampa de recipiente de armazenamento de plástico 10L (tampas de caixa articulada ou de encaixe rápido) para atacadistas globais de produtos domésticos, supermercados e marcas próprias. A tampa da caixa de armazenamento de 10L é um componente de tração rasa (profundidade normalmente 25–50mm) moldado em PP (MFR 8–15 g/10min, cor correspondente ao corpo ou PS/ABS transparente para linhas premium) com uma face externa polida acetinada lisa (SPI B1/B2) e nervuras internas de encaixe encaixando-se no flange superior da caixa. Nossos moldes de tampa são comumente projetados como 2 cavidades ou 4 cavidades (2×1, 2×2 ou 1+1 L+R para tampas com contornos) para equilibrar o ciclo mais lento do corpo da caixa de 10L (1×1). Os recursos incluem portão submarino oculto na borda interna, elevadores micro angulares ou corrediças rasas para cortes inferiores de encaixe, ranhura de vedação de silicone opcional e verificação DFM da folga de assento da tampa ao corpo (0,2–0,4 mm).

Desde tampas de caixa de armazenamento de encaixe (correspondência de cor em PP opaco), tampas de janela de visualização transparentes (inserção de PS/ABS ou molde de tampa transparente separado) até tampas com ranhura de gaxeta para armazenamento à prova de poeira, fornecemos revisão completa do DFM antes do corte do aço.

Especificações do molde da caixa de armazenamento de injeção de plástico:

Faça seu próximo projeto de molde de caixa de armazenamento de plástico brilhar!

Principais destaques da engenharia de moldes para moldes de tampa de caixa de armazenamento 10L

Multi-cavidade para equilíbrio de saída (2×1, 2×2, 4×1)— O corpo da caixa de 10L é 1×1 (ciclo ~18–30s); o ciclo da tampa é mais rápido (~8–15s) → O molde de tampa de 2 ou 4 cavidades corresponde ao rendimento diário sem produzir tampas em excesso. Corredor ramificado em Y e balanceado por tempo de preenchimento de cavidade em DFM.

Corte inferior do clipe Snap-Fit - Levantador micro angular ou deslizamento raso— 1–2 elevadores pequenos (curso 3–10 mm) ou clipe de encaixe de extração deslizante em ângulo raso que engata no flange superior da caixa de 10L; Pastilhas nitretadas H13 para desgaste; interferência verificada na montagem 3D.

Compensação de encolhimento para tampa PP (retângulo raso/redondo) — Encolhimento do PP ~1,2–1,8%; perímetro da tampa/assento do flange ligeiramente ampliado de acordo com a contração verificada pelo Moldflow; folga da tampa ao corpo controlada em 0,2–0,4 mm (verificada com o desenho/escurecimento do corpo da caixa).

Porta Submarina Oculta (Latente) no Flange Interno / Face Traseira— Vestígio do portão invisível da face externa visível; padrão de ramificação em Y de câmara fria para múltiplas cavidades; ponta quente (aberta) opcional para tampa transparente PS premium de cavidade única.

Resfriamento de parede fina e ciclo curto— Defletor Ø6–8mm + borbulhador periférico no núcleo; circuito isolado; ciclo típico 8–15s; Aberturas de linha de partição de 0,01–0,015 mm para evitar queimaduras em seções finas.

Acabamento de superfície — Padrão de polimento acetinado/alto brilho opcional— Cavidade SPI B1/B2 acetinada (tampa PP padrão); SPI A2 alto brilho (inserção S136) opcional para tampa ABS transparente/premium; NÃO há gravação em tecido de rattan/VDI, a menos que seja especificamente solicitado como versão de decoração especial. Núcleo polido SPI B1 para fácil liberação.

Ranhura de vedação de silicone opcional e inserção de logotipo— Ranhura usinada para O-ring no núcleo; inserção de gravação/deboss de logotipo mutável no lado interno não visível ou na face traseira.

Nosso processo de fabricação e validação de moldes

Início do projeto e revisão do DFM- Analisar a espessura da parede da tampa (1,2–2,0 mm normalmente), corte inferior do clipe de encaixe e curso do elevador, localização da porta e equilíbrio do ramo Y do corredor para múltiplas cavidades, folga de assento da tampa ao corpo (NECESSÁRIO dimmers / desenho do flange superior do corpo da caixa). Sugira o número da cavidade para corresponder à taxa de saída do molde do corpo de 10L.

Aprovação de Projeto de Molde (3D)— Montagem completa com layout de defletor de resfriamento, detalhe de microelevador/corrediça com verificação de interferência, simulação de balanceamento de rotor, estratégia de ventilação (linha de partição de 0,01–0,015 mm).

Usinagem de Precisão— Cavidade de desbaste/acabamento CNC de alta velocidade, núcleo/cavidade SPI B1/B2 (ou S136 A2 para zona de brilho), nitretação de micro-levantador H13 e encaixe manual, bolso de inserção de logotipo usinado.

Montagem e teste T1— Funciona em máquina injetora própria; verifique o encaixe na amostra do corpo da caixa de 10L (enviada ou adquirida separadamente), vestígio da porta, ciclo de resfriamento (~8–15s); fornecer vídeo de teste + tampas de amostra + verificação dimensional.

Correção e Aprovação Final— Ajustar o tempo do levantador, se necessário; enviado em caixa livre de fumigação com manual do molde e lista de peças de reposição (mola micro-elevador, pinos ejetores, extrator de canal).

Suporte pós-venda— 1 ano de garantia do molde, peças de reposição gratuitas para danos não causados ​​pelo homem (especialmente molas/pinos do micro-elevador), orientação técnica remota.

Por que escolher o molde ZHONGYUE para o seu molde doméstico?

Experiência rica em moldes domésticos— Caixas de armazenamento de 5L a 120L (conjuntos de corpo + tampa), caixas de vime, cadeiras, caixotes, cestos construídos internamente

DFM interno com verificação de ajuste da tampa corporal— Verifique a folga do flange da tampa até a caixa (0,2–0,4 mm) usando o desenho/dimensões do corpo antes de cortar o aço; aconselhar a contagem ideal de cavidades (2×1 / 2×2) para corresponder à produção corporal

Experiência em múltiplas cavidades e micro-elevadores— Corredor de ramo em Y balanceado, pequenos elevadores/corrediças de encaixe corretamente calculados; Zona de alto brilho S136 opcional para tampa transparente/premium

Controle de qualidade rigoroso e progresso transparente— Fotos semanais de usinagem, aprovação de amostra T1 (verificação de ajuste na amostra do corpo) antes do envio

Experiência de exportação— Moldes enviados para Europa, América do Norte, América do Sul, Sudeste Asiático, Oriente Médio

1 ano de garantia do molde + fornecimento de peças sobressalentes (molas microelevadoras, pinos ejetores)

Perguntas frequentes - Molde para tampa da caixa de armazenamento 10L

P: Qual contagem de cavidades devo escolher – 1×1, 2×1 ou 2×2?

R: O corpo da caixa de 10L é geralmente 1×1 (ciclo ~18–30s). A tampa tem um ciclo mais rápido (~8–15s), por isso recomendamos 2 cavidades (2×1) ou 4 cavidades (2×2 ou 4×1) para equilibrar aproximadamente a produção diária. Conte-nos a contagem de cavidades corporais e o volume diário - calcularemos o número ideal de cavidades palpebrais.

P: O molde da tampa precisa do desenho do corpo da caixa?

R: Fortemente recomendado - precisamos do Ø ou L×W do aro superior da caixa, espessura do flange e localização da ranhura de encaixe (ou enviar o corpo 3D) para verificar a folga de assentamento da tampa (0,2–0,4 mm) e o engate do clipe de encaixe antes de cortar aço.

P: Qual acabamento de superfície – qualquer textura de vime/tecido?

R: O padrão é o esmalte acetinado SPI B1/B2 (sem textura) para tampas PP. SPI A2 alto brilho (inserção S136) opcional para tampa PS transparente ou ABS premium. A gravação em cana VDI/rattan NÃO é aplicada, a menos que você solicite uma tampa de versão decorativa especial para combinar com o corpo da caixa de rattan.

P: Você pode adicionar uma ranhura para junta de vedação de silicone?

R: Sim - ranhura de anel de vedação/junta usinada no núcleo; também podemos recomendar a seção transversal da ranhura (normalmente 2,0–3,0 mm de largura x 1,5–2,0 mm de profundidade) de acordo com o tamanho padrão do cabo de silicone.

P: O que você precisa para uma cotação?

A: Desenho 2D (PDF/DWG) + modelo 3D (STP/IGS/X_T) da tampa E preferencialmente dims da flange superior do corpo da caixa ou 3D; diga-nos o número da cavidade do molde do corpo (1 × 1 etc.), volume anual, cavidade da tampa preferida (2 × 1/2 × 2) e material (PP MFR / GPPS / ABS).

Solicite um orçamento para o molde da tampa da sua caixa de armazenamento 10L

Envie o desenho 2D da tampa da caixa de armazenamento 10L + modelo 3D (e, idealmente, dims/arquivos da flange superior do corpo da caixa) e as informações da cavidade do molde do corpo 10L. A ZHONGYUE MOLD fornecerá uma revisão gratuita do DFM com verificação de ajuste do corpo da tampa + recomendação do número da cavidade + orçamento formal dentro de 24 a 48 horas úteis.

Contate-nos agora para iniciar seu projeto de molde de injeção de tampa / tampa de recipiente de armazenamento de plástico 10L!
