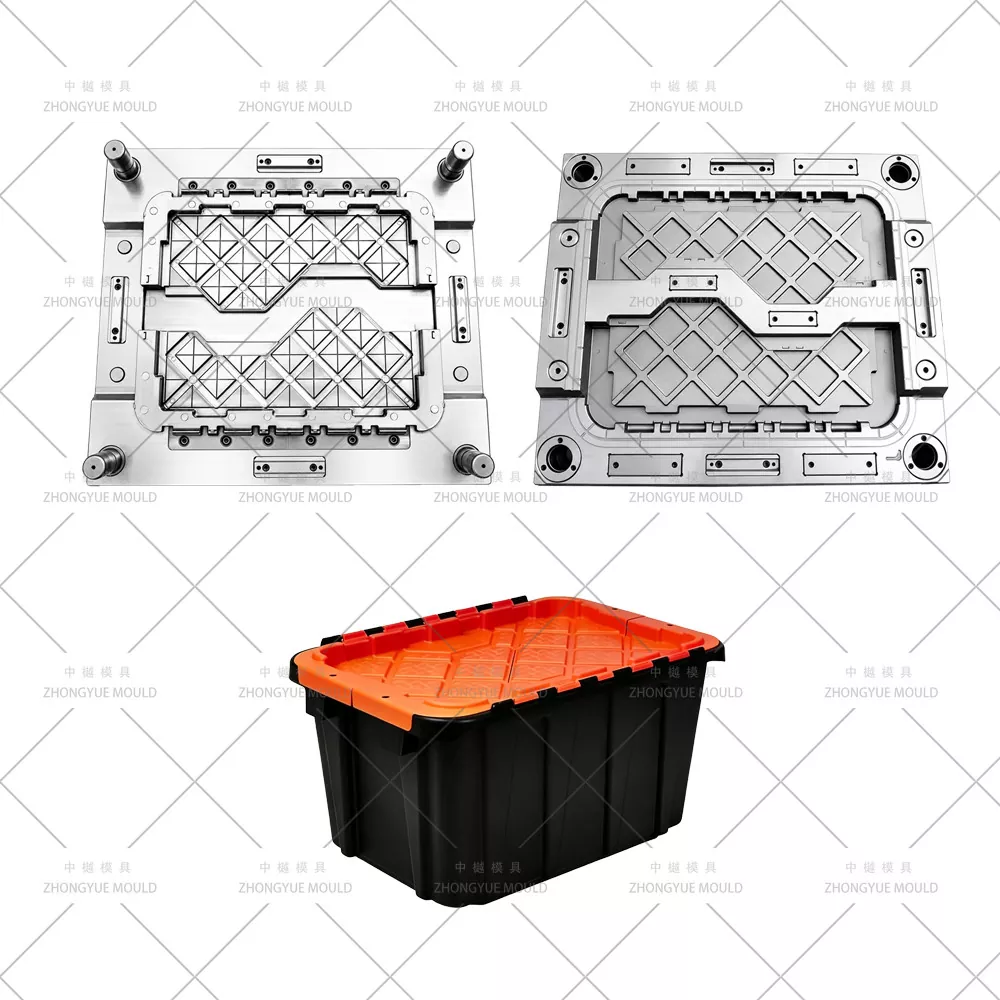

Caixa de armazenamento empilhável aninhada com molde de tampa anexado

Caixa de armazenamento empilhável aninhada com molde de tampa anexado - Fabricante de molde de injeção de recipiente de tampa anexada Euro de troca de inserção / fabricante de molde de injeção de bolsa encaixável

ZHONGYUE MOLD é um fabricante profissional de moldes de injeção na China que fornece caixas de armazenamento empilháveis ​​de aninhamento com moldes de tampa anexados / bolsas nestable de troca de inserção com tampas de dobradiça PP integrais (pegada Euro 400 × 300 mm e 600 × 400 mm - 21L / 46L / 56L / 67L) para marcas próprias de cadeias de varejo globais, provedores de logística 3PL, distribuidores farmacêuticos e operações de back-room de supermercados.

Ao contrário dos moldes padrão de especificação única, nosso sistema de molde de troca de insertos usa uma base de molde comum (S50C / LKM / DME para serviço pesado) com cavidades intercambiáveis ​​e inserções de núcleo para 21L (400×300×260mm, ~1,6kg PP) e 46L/56L (600×400×265–315mm, ~2,6–3,0kg PP). Isso economiza cerca de 30–40% em programas de vários tamanhos – você compra uma base + dois conjuntos de inserções em vez de dois moldes completos. Todas as variantes apresentam dobradiça viva de PP integral (rede de 0,25–0,4 mm, resfriamento moderado com zonas BeCu para preservar a vida útil da fadiga flexível em mais de 50k ciclos), conicidade de assentamento 1,5–3°/lado (altura aninhada 75–90 mm = 60–75% de volume economizado), ilhós invioláveis ​​e porta-etiquetas embutidos em 4 lados.

Desde recipientes de aninhamento de marca própria de 21L com tampa anexada para varejo, recipientes de tampa acoplada Euro 46L/56L para coleta em armazém, até recipientes antimicrobianos (Ag⁺/ZnO) de grau PP para produtos farmacêuticos/alimentícios, fornecemos verificação de interferência de aninhamento de cobertura DFM completa (10 de altura, ≥2mm de folga), análise de fluxo de masterbatch de cores para evitar linhas em superfícies de tampas planas e ventilação de aço poroso para antimicrobiano / PP com aditivo de carbono.

Especificações do molde da caixa de armazenamento de injeção de plástico:

Faça seu próximo projeto de molde de caixa de armazenamento de plástico brilhar!

O que é uma caixa empilhável de aninhamento com tampa anexada (inserir versão de troca)?

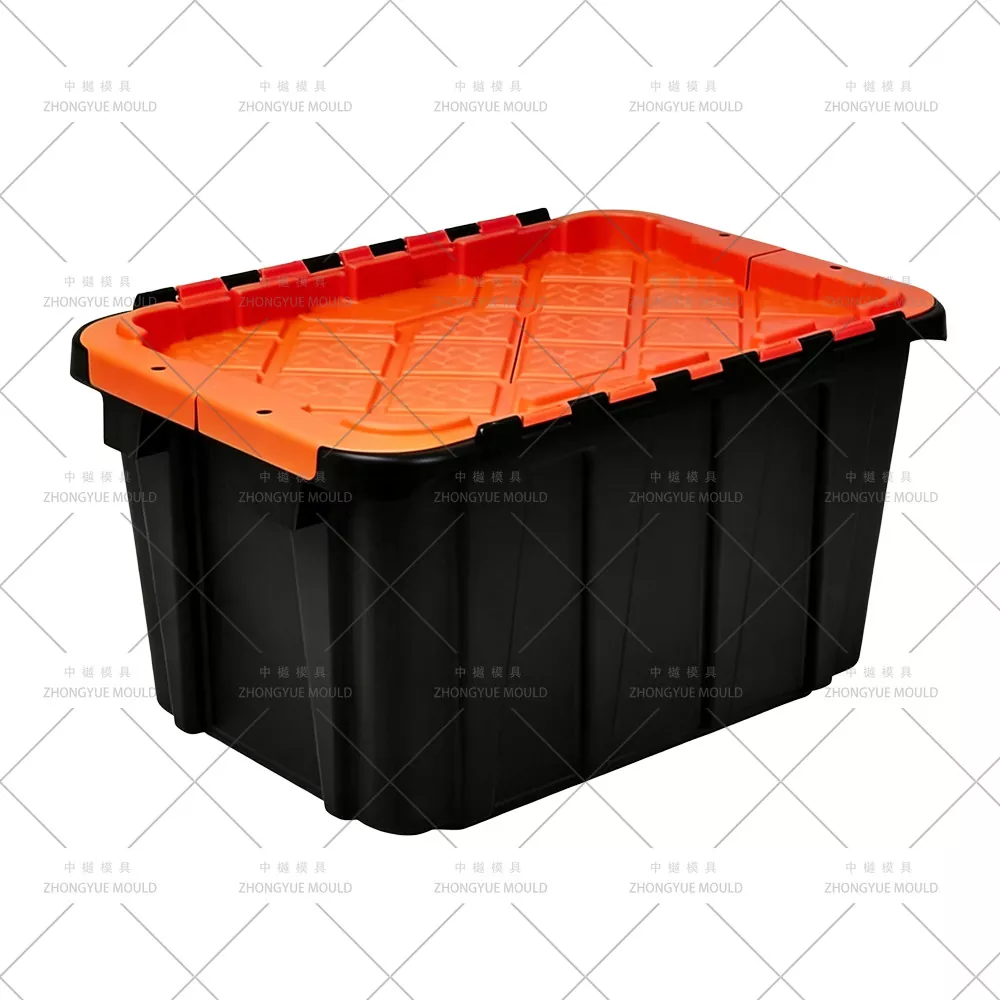

Uma caixa empilhável aninhada com tampa anexada é um recipiente moldado por injeção de uma peça: corpo da caixa + "crocodilo" de aba dupla ou tampa de aba única + dobradiça viva integral em PP - tudo em um único tiro (cavidade 1 × 1). Nossa versão adiciona blocos de inserção de cavidade/núcleo intercambiáveis ​​em uma base de molde mestre compartilhada para que você possa produzir as séries 400×300 (21L) e 600×400 (46L–67L) trocando apenas as pastilhas (troca de 30–45 minutos).

Identificadores principais versus artigos anteriores:

Inserir sistema de molde de troca— suporte comum, cassetes de inserção guiados localizados por pinos-guia e travados com parafusos sextavados; repetibilidade ± 0,05 mm.

Compatível com Antimicrobiano / ESD PP— inserções de ventilação porosas (aço sinterizado) nas zonas de último preenchimento para evitar queimaduras ao operar Ag⁺/ZnO ou PP carregado com carbono.

Mudança rápida de cor DFM— corredor balanceado (ou ponta quente por inserto), a análise do líder de fluxo garante uma dispersão uniforme do pigmento; localização da porta otimizada para ocultar linhas de solda/fusão na parte superior da tampa larga.

Verificação DFM de teste de pilha dinâmica— planicidade do flange superior ±0,2 mm garantida; carga nominal simulada de empilhamento de 5 alturas (25 kg dinâmico / 100 kg estático de acordo com o padrão Euro ALC - web 3/14) no relatório DFM.

Bolso RFID / Recesso de placa de logotipo ultrassônico- a cavidade inclui bolso fresado para futura etiqueta RFID sob a tampa e inserção de gravação/relevo com logotipo mutável.

Inserção de dobradiça de manutenção em campo— Bloco de zona de dobradiça BeCu aparafusado da face de partição → substitua o inserto de polimento de dobradiça desgastado sem remover toda a cavidade.

Principais destaques da engenharia de moldes (Insert Exchange / AM-Ready Nesting ALC)

Inserir projeto de base de molde de troca

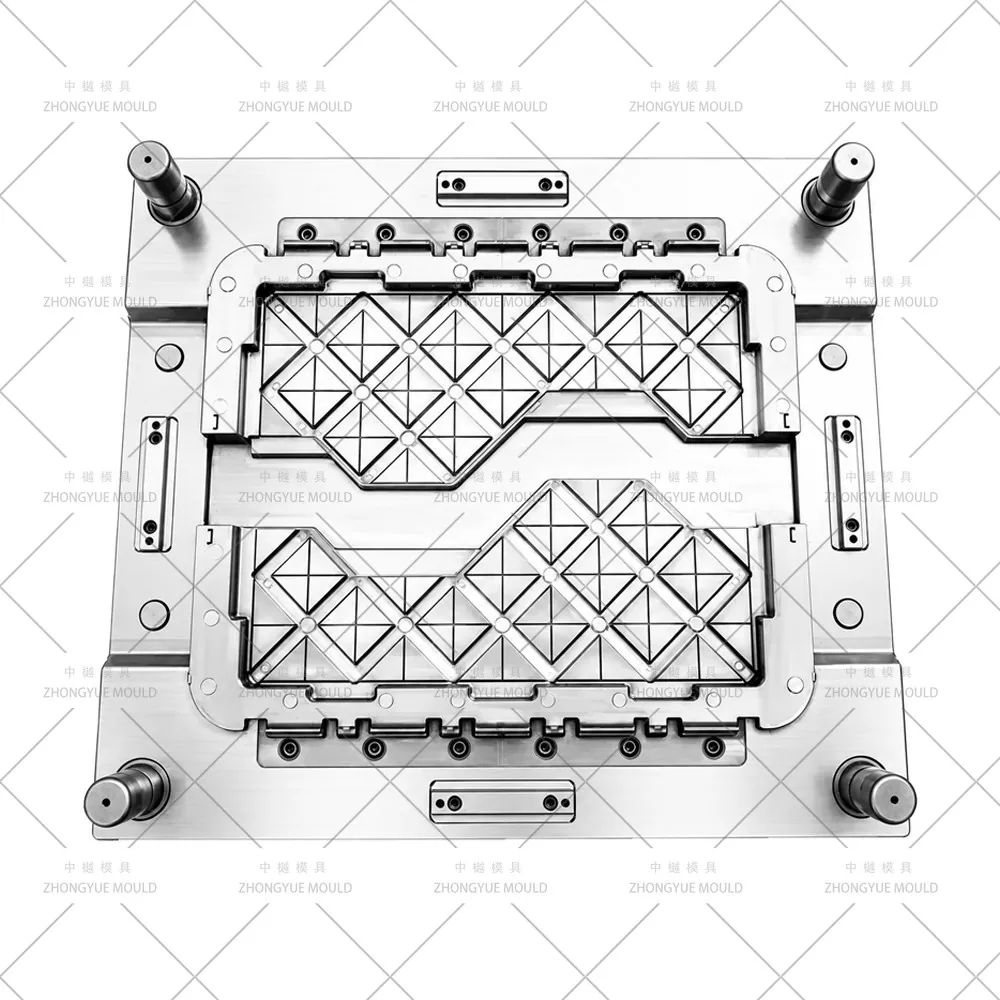

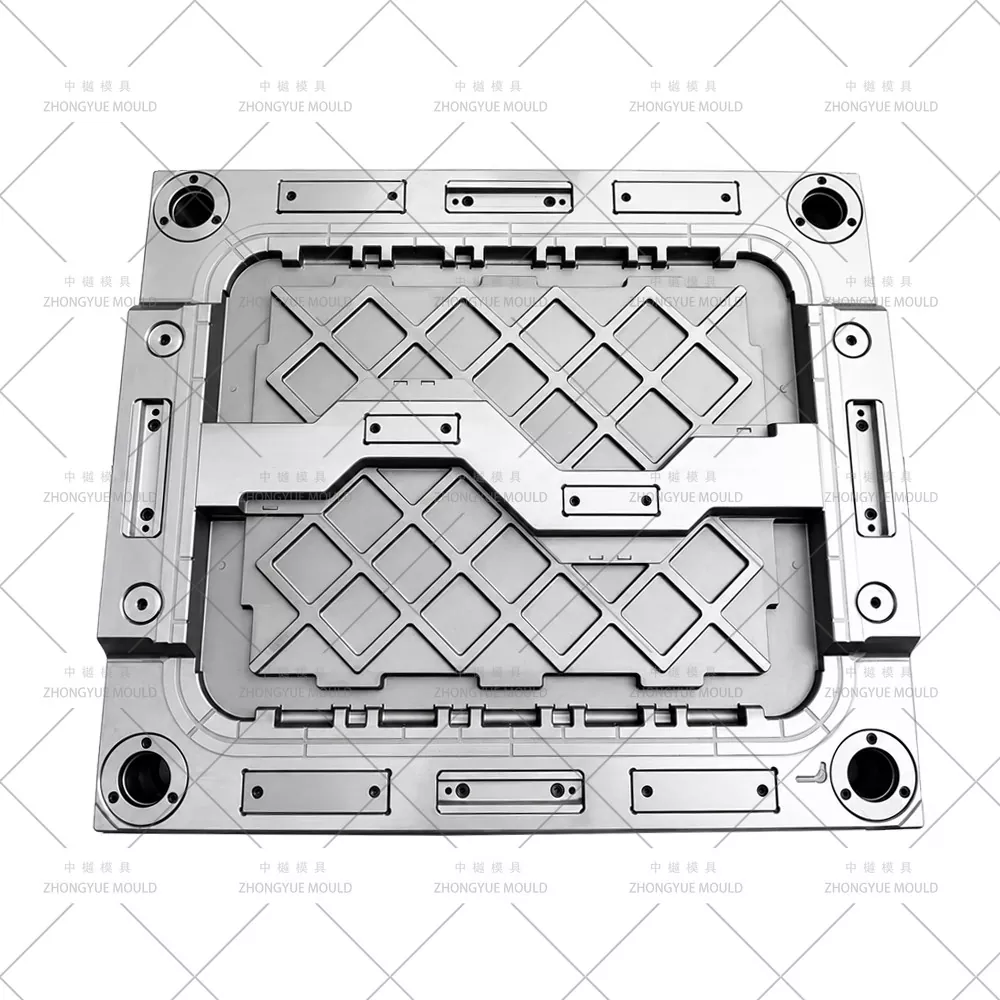

Base mestre Placa C LKM/DME + placa de suporte usinada para cassetes de inserção guiada (inserções de cavidade e núcleo) localizadas por pinos-guia de Ø20–25mm, fixados por meio de parafusos de cabeça cilíndrica. Repetibilidade indexada ≤0,03 mm. Conjuntos de intercâmbio disponíveis: 21L (tamanho 400×300) e 46L (tamanho 600×400). Cotações de inserção de núcleo de estampagem profunda 56L/67L opcionais.

Dobradiça PP Living Integral - Afinamento da Web e Resfriamento BeCu Moderado

Alma de dobradiça de cavidade afinada localmente para 0,25–0,4 mm (tip. 0,3 mm para PP MFR 8–12) com raios de mistura R0,15–0,25 mm, SPI A2/B1 polido. A inserção de BeCu na zona de dobradiça funciona ΔT 5–6 ℃ (fluxo moderado - NÃO super-resfriado!) para reter a orientação molecular do PP e a resistência à dobragem (mais de 50.000 ciclos de abertura/fechamento). A inserção da dobradiça é um bloco aparafusado substituível da face de partição.

Nesting Taper e DFM de interferência de 10 altas

Inclinação da parede lateral 1,5–3°/lado (ID e DE com a mesma conicidade para manter a parede constante quando aninhada). Simulamos 10 vazios aninhados em 3D → verificamos a folga mínima ≥2mm (rec. ≥1,5mm) entre a parede aninhada e as saliências/nervuras da base. Altura aninhada alvo: 75–90 mm (faixa 21L–67L) = redução de volume de 60–75%.

Ventilação Antimicrobiana / ESD PP (inserções de aço poroso)

Para Ag⁺/ZnO antimicrobiano ou ESD PP carregado com carbono: inserções de ventilação de aço poroso sinterizado (poro de 10–20μm) na zona de último preenchimento (coroa da tampa e ombro do núcleo profundo) + aberturas de linha divisória de 0,01–0,015mm → evita marcas de queimadura de partículas de aditivo. Inserções de ventilação acessíveis a partir do exterior do molde para limpeza/substituição.

DFM de prevenção de riscos e fluxo Color-Masterbatch

Comporta posicionada no flange interno da tampa ou no flange interno do topo da caixa – vestígio oculto da face externa; comprimento de fluxo balanceado por cavidade. Executamos a simulação de preenchimento + traço de corante Moldflow para confirmar que não há linha de solda/fusão na superfície visível da tampa; aconselhe a taxa de descida do MB (1–2%) e rpm de recuperação do parafuso para evitar aberturas/riscas em grandes apartamentos com acabamento acetinado.

Planicidade do flange superior ±0,2 mm e verificação de engate da borda da pilha

Flange superior usinado até obter planicidade ±0,2 mm; o recesso da borda de empilhamento encaixa na tampa da caixa abaixo (quando totalmente empilhada). O DFM verifica a profundidade da borda da pilha versus o dado da tampa para evitar oscilações em pilhas carregadas com 5 alturas de acordo com a referência Euro ALC (carga estática de 100 kg, dinâmica de 25 kg – banda 3/14).

Ilhó de violação e recesso de etiqueta de 4 lados

Orifícios passantes (ilhós) moldados de Ø4–5mm para selos de segurança descartáveis; placas de etiqueta embutidas de 80 × 40 mm (4 lados, inclinação ≥2 °, filete R0,5 mm) para etiquetas adesivas/serigráficas - sem custo extra de ferramentas, a menos que tamanho personalizado.

Subporta oculta na tampa/flange interno superior Bx

Tesoura submarina de Ø1,2–1,8 mm limpa no flange interno não visível; NUNCA bloqueie através da dobradiça (orientação fraca e risco de queimadura). Ramo Y de câmara fria por inserto ou ponta quente (YUDO/SYNVENTIVE 1-tip) opcional.

Raio inferior BeCu + resfriamento do defletor central

Núcleo: defletor Ø10–12mm; Raio inferior da cavidade: inserto BeCu; Zona de dobradiça: inserto BeCu separado com ΔT moderado. 2–3 circuitos isolados; ΔT entrada-saída ≤4℃ (núcleo), 5–6℃ (zona de dobradiça OK).

Aplicações de ALCs de agrupamento por troca de inserção (21L e 46L/56L/67L)

Nosso processo de fabricação e validação (inserir molde ALC de agrupamento de troca)

Aninhamento + MB Flow + AM-Vent DFM Review - Analise a parede (1,8–2,8 mm), alma da dobradiça 0,25–0,4 mm com raios, conicidade de aninhamento 1,5–3°/lado, descida de MB colorida e localização da porta para evitar linhas de solda na parte superior da tampa. Simule interferência de ninho de 10 alturas (folga ≥2 mm) e fluxo de preenchimento com traço de corante. Para AM/ESD PP: especifique locais de ventilação porosa. Relatório DFM gratuito.

Usinagem de cassete de base e inserto mestre — cavidades CNC de desbaste/acabamento e insertos de núcleo até ±0,02 mm; inserção de dobradiça BeCu ajustada à mão com verificação de contato térmico; reentrâncias de placas de etiquetas de máquinas e ilhós de violação; inserções de ventilação porosas instaladas e testadas com fluxo de ar.

Montagem e teste T1 (ambos os conjuntos de insertos) — Execute em máquina interna com PP especificado (MFR de acordo com suas especificações). Produza amostras de insertos de 21L e 46L (tempo de troca registrado). Verifique: teste de dobra da dobradiça (objetivo manual/mecânico 50k+), altura aninhada (alvo ≤80mm para 46L), planicidade do flange superior ±0,2mm, qualidade do vestígio do portão. Forneça vídeo de teste + amostras + relatório CMM.

Correção e aprovação final — Ajuste o fluxo/ventilação de resfriamento, se necessário; enviar base mestre + cassetes de inserção em caixas separadas e rotuladas como livres de fumigação com manual do molde, peças sobressalentes (pinos ejetores, inserção de dobradiça BeCu disponíveis como consumíveis, peças sobressalentes de ventilação porosa).

Suporte pós-venda – garantia de 1 ano (não fabricada pelo homem), peças de reposição gratuitas, orientação remota para procedimento de troca de inserto e substituição de BeCu/vent.

Por que escolher o MOLDE ZHONGYUE para o seu molde ALC de aninhamento de troca de insertos?

Experiência Euro ALC de troca de insertos e vários tamanhos — Construímos moldes de base comum para recipientes de agrupamento de 21L(400×300)+46L(600×400) com cassetes de cavidade/núcleo trocáveis ​​— você economiza de 30 a 40% em comparação com dois moldes completos.

DFM avançado: Interferência de agrupamento + Fluxo MB + Planejamento de ventilação AM/ESD — Simulamos agrupamentos de 10 alturas, prevenção de faixas de fluxo de masterbatch de cores e especificamos aberturas de aço poroso para PP antimicrobiano/preenchido com carbono antes dos cortes de aço.

Inserção de dobradiça BeCu substituível (aparafusada na face de separação) — Zona de polimento de dobradiça desgastada trocada em minutos sem remover a cavidade; prolonga economicamente a vida útil do molde.

Controle de qualidade rigoroso e progresso transparente — Fotos semanais de usinagem, amostras T1 de conjuntos de pastilhas, teste de dobra de dobradiça e verificação de altura aninhada antes do envio.

Experiência em Exportação — Moldes enviados para a Europa (discussão sobre a pegada EN 840), América do Norte e do Sul, SEA, Médio Oriente.

Garantia de 1 ano + inserções de dobradiça BeCu sobressalentes/inserções de ventilação porosas disponíveis

Perguntas frequentes - Caixa empilhável de aninhamento com tampa anexada (troca de inserção) Molde

P: O que é um sistema de molde de troca de insertos e por que devo usá-lo?

A: Uma base de molde resistente + cassetes de inserção de cavidade/núcleo intercambiáveis ​​para diferentes tamanhos (por exemplo, 21L 400×300mm e 46L 600×400mm). Você paga por uma base + dois conjuntos de pastilhas em vez de dois moldes completos — economiza cerca de 30–40% de CAPEX. Mudança de aproximadamente 30 a 45 minutos, afrouxando os parafusos de fixação e trocando as inserções localizadas nos pinos.

P: Você pode executar PP antimicrobiano (masterbatch de íons de prata/zinco) ou ESD PP?

R: Sim. Esses aditivos podem causar marcas de queimadura se não forem ventilados adequadamente. Projetamos inserções de ventilação de aço poroso sinterizado nas zonas de último preenchimento + aberturas de linha de separação mais profundas → evitam expansão/queimadura. Notaremos o intervalo de limpeza da ventilação no manual do molde.

P: Como você evita listras coloridas em grandes superfícies planas de tampas?

R: Executamos a simulação Moldflow filler + corante-traço de acordo com a taxa de redução do masterbatch de cores (1–2% tipo). A comporta é posicionada no flange interno (oculto) com comprimento de vazão balanceado; verificamos que nenhuma linha de solda/fusão aparece na superfície visível da tampa. Conselhos sobre rotação do parafuso e contrapressão também são fornecidos.

P: Qual PP MFR você recomenda para melhor vida útil da dobradiça neste molde?

A: MFR 8–12 g/10min (copolímero PP) para dobradiça integral — mantém a resistência à dobra (mais de 50.000 ciclos) sem fissuras brancas por tensão. MFR 12–18 é utilizável, mas a vida útil da dobradiça diminui; MFR >20 não recomendado para zona de dobradiça.

P: O que você precisa para uma cotação?

R: Desenho 2D (PDF/DWG) + modelo 3D (STP/IGS/X_T) de CADA tamanho desejado (por exemplo, 21L + 46L) OU fotos nítidas com dims (C × L × A externa/interna, espessura da parede, altura aninhada, se conhecida, especificação de rede de dobradiça, se houver). Informe-nos o grau PP (MFR), volume anual,% de MB de cor e se é necessária uma versão antimicrobiana/ESD.

Solicite um orçamento para sua caixa de armazenamento empilhável de aninhamento com molde de tampa anexado (sistema de troca de inserção)

Envie seus desenhos de agrupamento ALC 2D/3D (para cada tamanho — por exemplo, 21L 400×300 e 46L 600×400) e requisitos do projeto (PP MFR, cor-MB %, antimicrobiano/ESD sim/não). A ZHONGYUE MOLD fornecerá gratuitamente um relatório Nesting-Interference + MB-Flow + AM/ESD Vent DFM + cotação formal dentro de 24 a 48 horas úteis.

Entre em contato conosco agora para iniciar seu projeto de molde de injeção de recipiente de tampa anexada de tamanho europeu para troca de inserção / molde de injeção de sacola empilhável de aninhamento!
