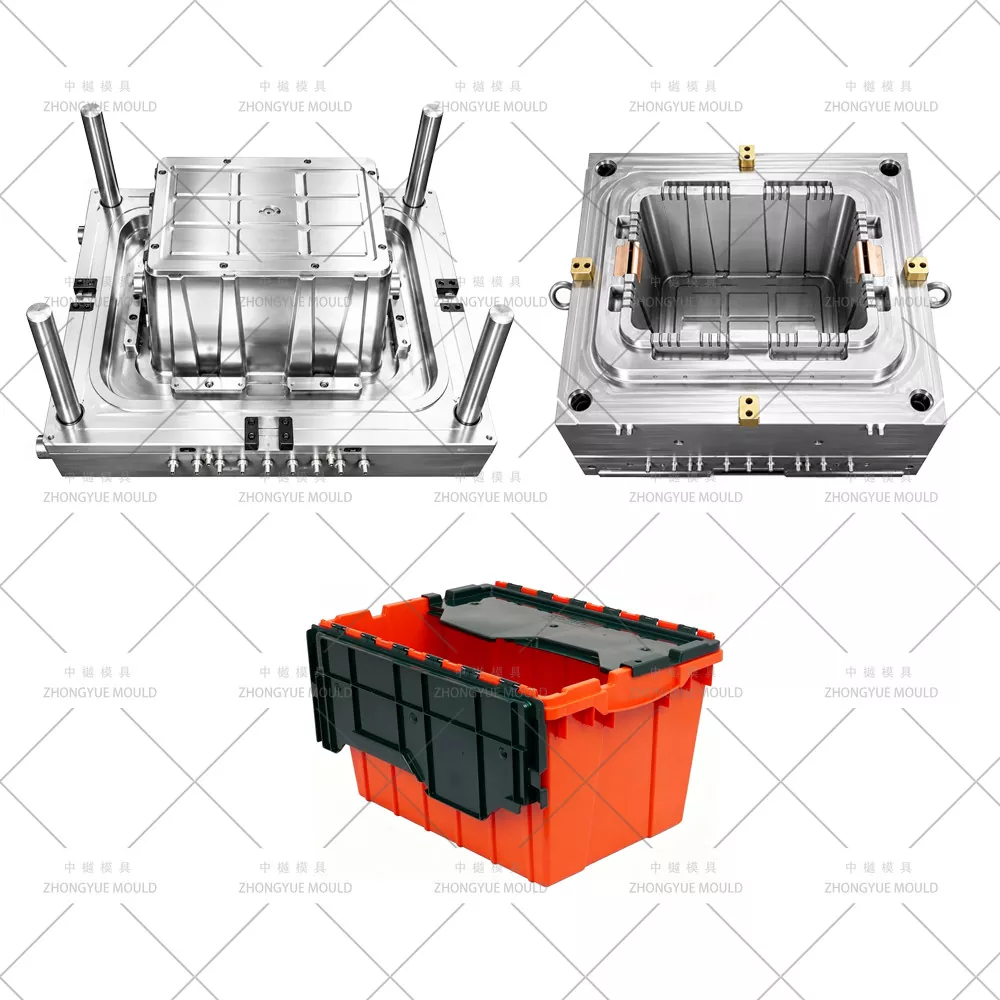

Caixa empilhável de aninhamento com molde de tampa anexado

Caixa de armazenamento empilhável aninhada com molde de tampa anexado - Recipiente de tampa anexada de tamanho europeu / Fabricante de molde de injeção de bolsa encaixável

ZHONGYUE MOLD é um fabricante chinês profissional de moldes de injeção que fornece caixas empilháveis de aninhamento com moldes de tampa anexada / sacolas nestable PP de uma peça com tampas de dobradiça integrais (recipientes de tampa anexada Euro, 21L / 46L / 56L / 67L - 400 × 300 mm e 600 × 400 mm) para provedores de logística globais, distribuidores farmacêuticos, centros de atendimento de comércio eletrônico e Operadores de armazém 3PL.

Ao contrário de uma caixa de armazenamento de corpo separado + tampa solta, este produto é moldado em UMA única peça como uma única peça de plástico: o corpo da caixa, a tampa (tampa "crocodilo" de aba única ou aba dupla) e uma fina dobradiça viva integral em PP (rede de 0,25–0,4 mm) conectando-os. As paredes laterais têm conicidade de aninhamento (1,5–3° por lado), de modo que os recipientes vazios se aninham profundamente – altura aninhada de 75 a 90 mm versus altura total de 220 a 365 mm, economizando 60 a 75% do volume de retorno vazio. Muitas versões incluem ilhós de vedação invioláveis, porta-etiquetas de 4 lados e alças ergonômicas.

Nossos moldes são de cavidade única (1 × 1) produzindo Corpo + Tampa + Dobradiça juntos (molde de tampa sobressalente de 2 cavidades separado opcional citado), com resfriamento de inserção BeCu na zona de dobradiça (fluxo moderado para preservar a ductilidade do PP e a vida da dobradiça), defletor de núcleo central, portão submarino oculto no flange interno da tampa e DFM completo validando folga de interferência de aninhamento (≥1,5 mm por lado quando aninhado em 10 alturas) e engate de lábio de empilhamento com tampa da caixa abaixo.

De recipientes aninhados de 21L 400×300mm com tampa anexada, recipientes de tampa anexada Euro 46L/56L/67L 600×400mm (prontos para transportadores de fundo plano), até tampas de aba dupla de crocodilo com alças/slots para alças, fornecemos revisão de DFM e análise de resfriamento/deformação do Moldflow antes do corte do aço.

Especificações do molde da caixa de armazenamento de injeção de plástico:

Faça seu próximo projeto de molde de caixa de armazenamento de plástico brilhar!

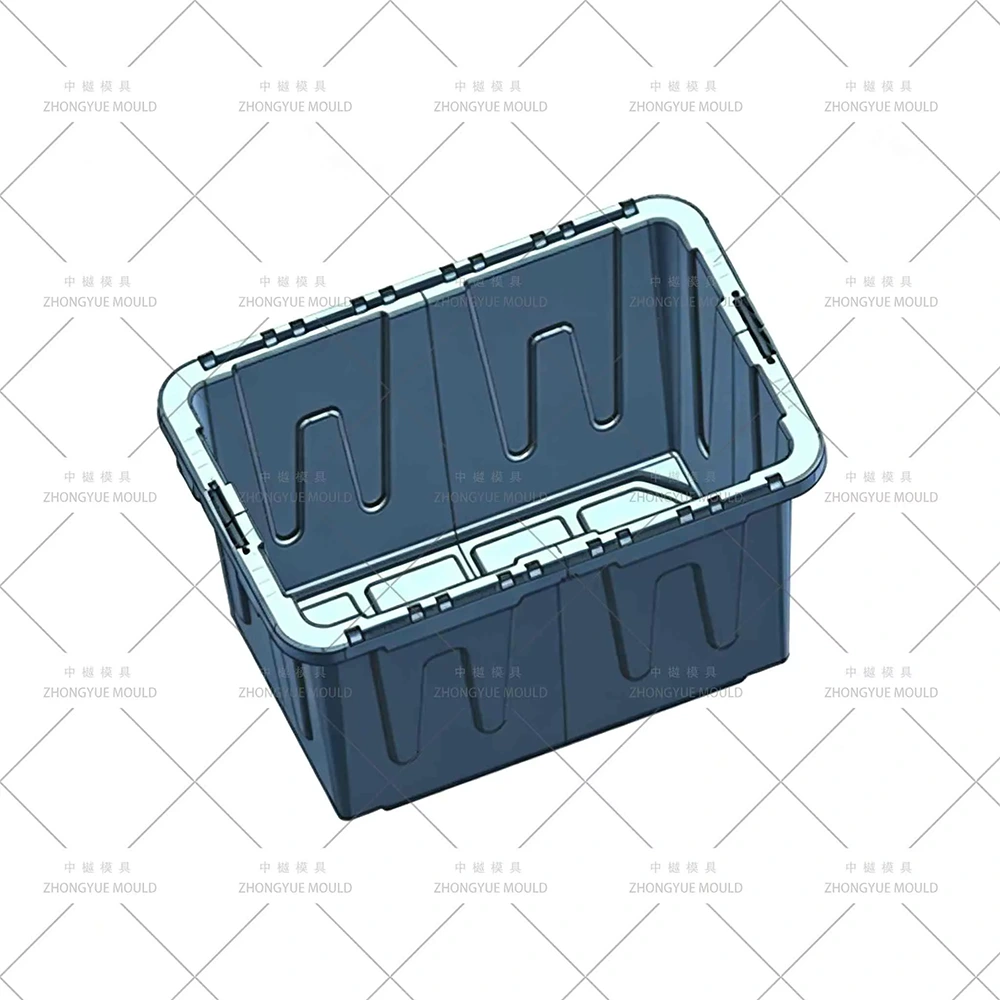

O que é uma caixa empilhável de aninhamento com tampa anexada?

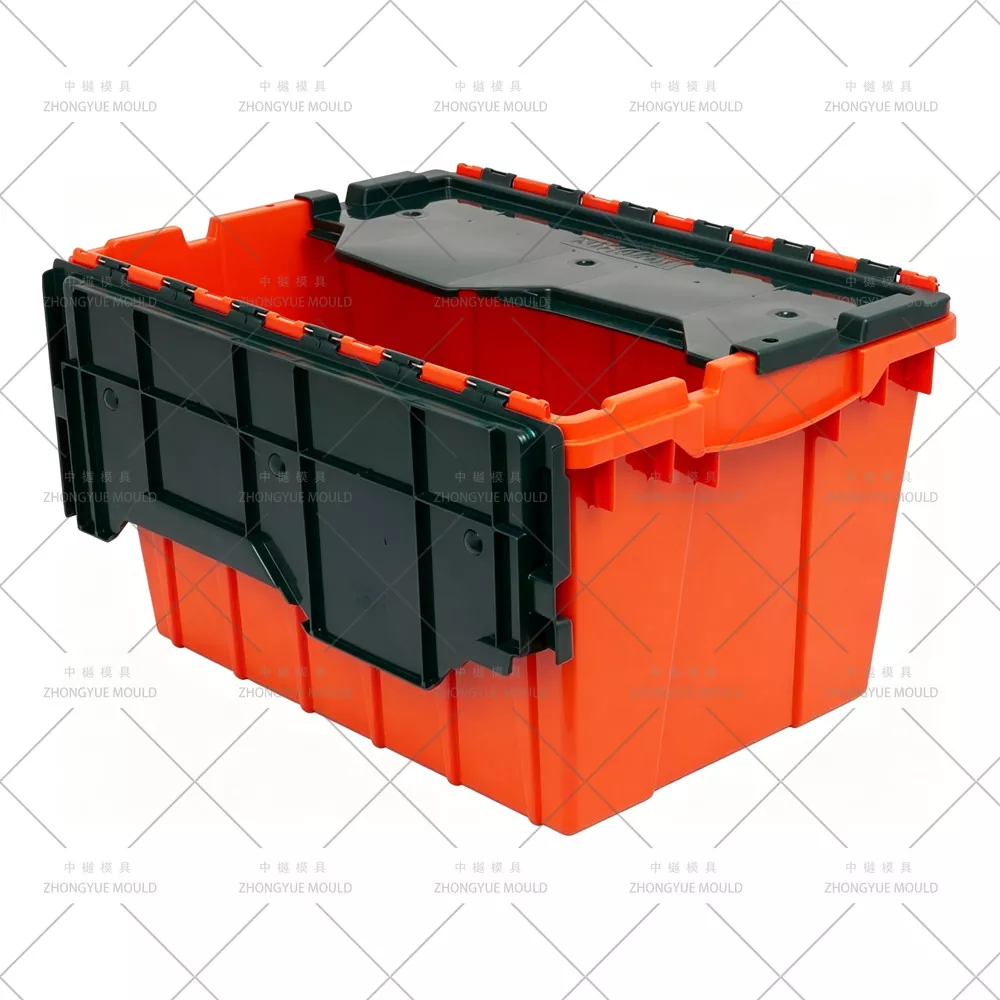

Uma caixa empilhável aninhada com tampa anexada (também chamada de recipiente de tampa anexada– ALC / Nest & Stack Tote) é moldado por injeção a partir de PP virgem (MFR 8–12 g/10min para melhor resistência à fadiga da dobradiça; MFR 12–18 aceitável para áreas sem dobradiça) em um molde de cavidade única que forma caixa + tampa + dobradiça viva integral simultaneamente.

Identificadores principais versus artigos anteriores:

Aninhamento cônico— paredes laterais afuniladas por dentro e por fora (1,5–3°/lado); caixas vazias deslizam umas dentro das outras; altura aninhada normalmente 75–90 mm (faixa 21L–67L).

Dobradiça anexada/integral— teia de PP diluída (0,25–0,4 mm) polida e arredondada; sobrevive a mais de 50.000 ciclos de abertura/fechamento sem rachaduras por tensão branca quando MFR PP e perfil de temperatura do molde corretos são usados.

Compatibilidade com a pegada euro— 600×400mm (46L–67L) ou 400×300mm (21L) para empilhar em paletes UE (1200×800mm cabe em ninhos 2×3); base plana para deslocamento do transportador/correia.

Ilhós invioláveis ​​+ porta-etiquetas— orifícios moldados para selos descartáveis ​​e placas de etiquetas embutidas nos 4 lados.

Tiro de molde único = Corpo + Tampa + Dobradiça— nenhuma tampa solta para perder; molde de tampa sobressalente separado opcional citado.

Principais destaques da engenharia de moldes (versão Nesting ALC)

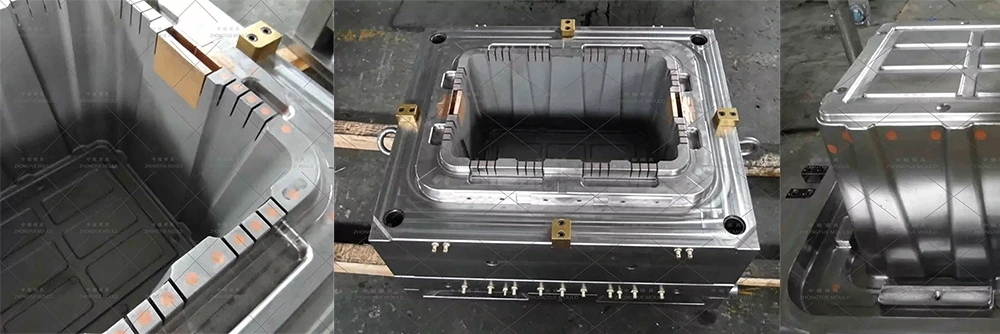

Zona de dobradiça viva integral – desbaste da teia e resfriamento moderado BeCu

Rede de dobradiça de cavidade afinada localmente para 0,25–0,4 mm (típico 0,3 mm para PP MFR 8–12) com raios de mistura R0,15–0,25 mm em ambos os lados, polido espelhado/alto acetinado (SPI A2/B1). A inserção de BeCu na zona de dobradiça funciona ΔT 5–6 ℃ (não super-resfriada!) para reter a orientação molecular do PP e a resistência à dobragem (50k+ ciclos). Sobre-resfriamento → dobradiça frágil; sub-resfriamento → pia na tampa/caixa perto da dobradiça.

Aninhamento cônico& Interference DFM — Simulação de Nesting Stack 3D

Inclinação da parede lateral 1,5–3°/lado (ID e DE com a mesma conicidade para manter a espessura da parede constante quando aninhada). Simulamos 10–12 vazios aninhados em 3D para verificar a folga mínima ≥1,5 mm (rec. 2 mm) entre a parede aninhada e as saliências da base (nervuras, borda de empilhamento). Alvo: altura aninhada ≤80mm (série 600×400) ou ≤75mm (série 400×300).

Tampa de crocodilo (aba dupla) ou design de aba única

As tampas de aba dupla ("crocodilo") se interligam no centro e engatam na borda superior da caixa; requerem detalhe de nervura de divisão central e, às vezes, mini inserto solto para perfil de trava recortado - verificado na montagem 3D. Versão de aba única mais simples, mesmo estilo de molde.

Empilhamento Lip Engagement DFM

O flange superior possui uma saliência de empilhamento embutida que se encaixa na tampa da caixa abaixo quando totalmente empilhada. Verificamos o nivelamento da borda de empilhamento ±0,3 mm e a dimensão do recesso superior da tampa em comparação com a caixa abaixo da borda no DFM.

Subporta oculta no flange interno da tampa / flange interno superior da caixa

Tesoura submarina de Ø1,2–1,8mm na face interna não visível; NUNCA bloqueie através da dobradiça (causa fraca orientação e queimadura). Vestígio vestido com elegância; nenhuma marca de portão visível nas faces externas.

Resfriamento - Defletor Central + Dobradiça BeCu + Raio Inferior BeCu

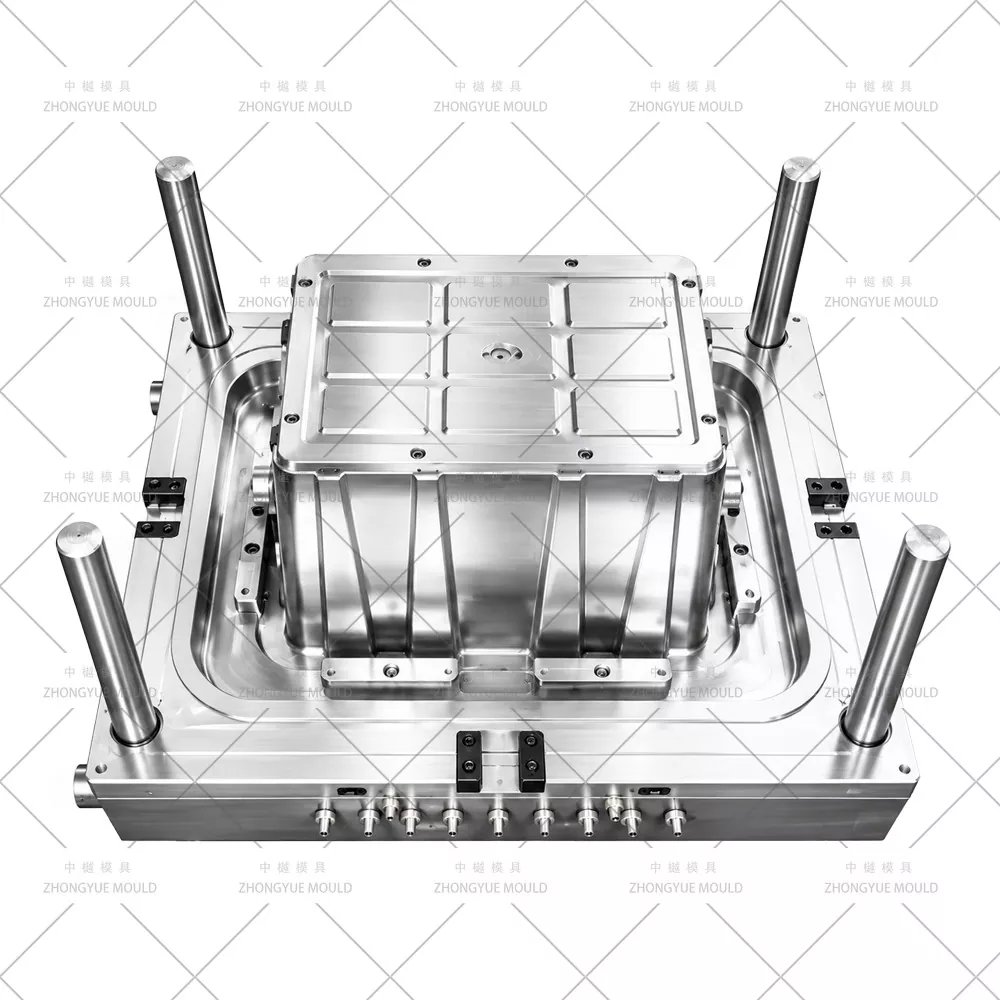

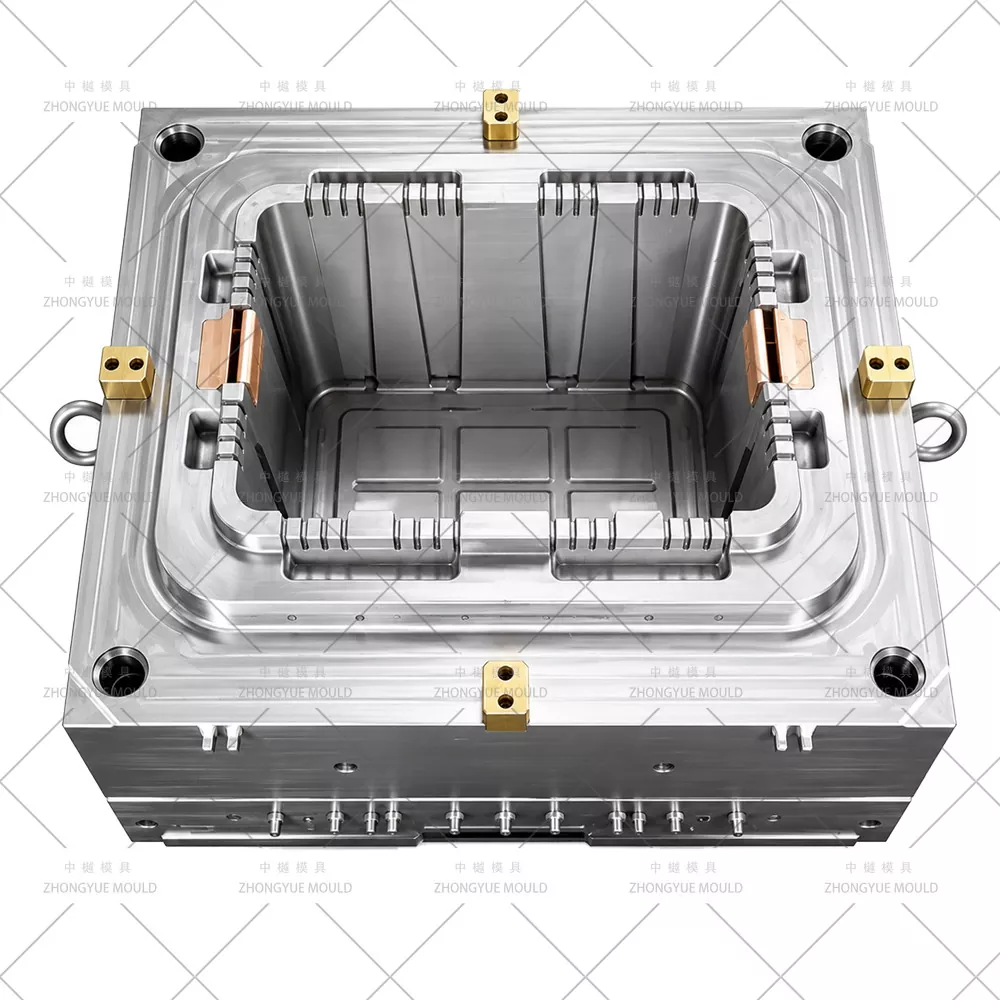

Núcleo: defletor Ø10–12mm; Raio inferior da cavidade: inserto BeCu; Zona de dobradiça: Inserção BeCu com fluxo de água moderado. 2–3 circuitos isolados; ΔT entrada-saída ≤4℃ (núcleo), 5–6℃ (zona de dobradiça aceitável).

Detalhamento do ilhó e porta-etiquetas

Orifícios passantes (ilhós) moldados de Ø4–5mm para selos de segurança; Placas de rótulos embutidas de 80×40mm (4 lados) com inclinação ≥2°. Sem bordas afiadas — raio ≥0,5 mm para evitar descascamento da etiqueta e cortes nos dedos.

Punhos ergonômicos/alças fechadas

Orifícios passantes com raios generosos (R3–5mm) e bordas filetadas — verificados por DFM quanto à concentração de tensão. Alça de alça fechada opcional (adiciona um pequeno corte inferior - inserção solta ou deslizamento raso, se presente).

Aplicações de caixas empilháveis ​​aninhadas com tampa anexada (ALCs)

Nosso processo de fabricação e validação (molde Nesting ALC)

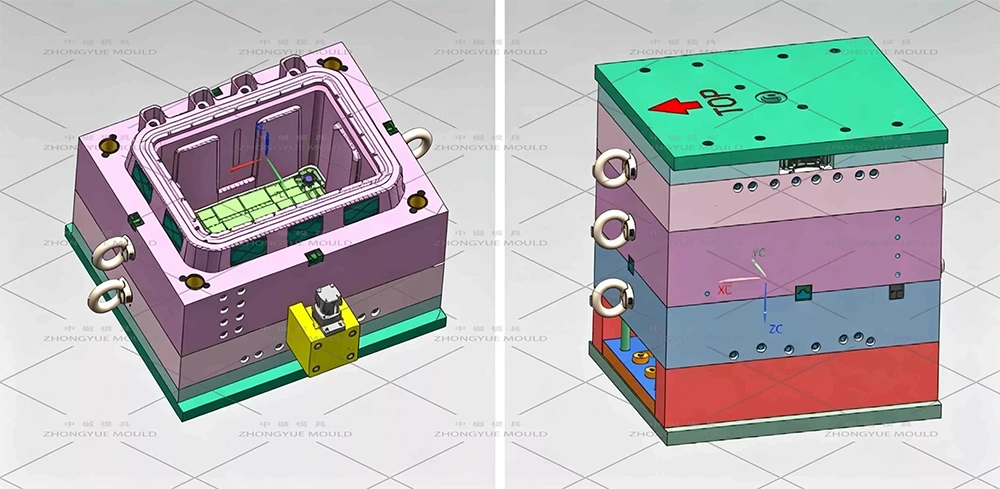

Análise de fadiga de aninhamento e dobradiça— Analisar a espessura da parede (tipo 1,8–2,8 mm), alma da dobradiça 0,25–0,4 mm com raios, conicidade de assentamento 1,5–3°/lado, Ø do ilhó de violação, recesso do porta-etiqueta. Execute a verificação de interferência de agrupamento 3D (ninho de 10 alturas) e resfriamento/deformação do Moldflow. Recomende PP MFR 8–12 para maior durabilidade da dobradiça. Relatório DFM gratuito.

Preparação de aço e zona de dobradiça— Selecione P20/718H; solicitar inserto BeCu (MOLDMAX™) pré-usinado no formato líquido; se houver corte inferior da trava de crocodilo, prepare o mini-inserto nitretado H13.

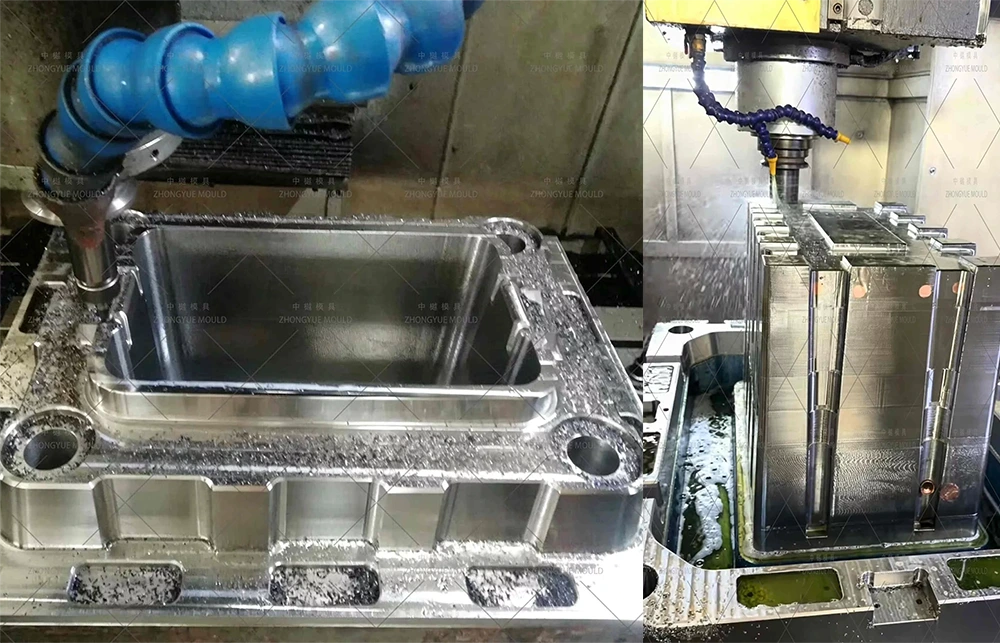

Usinagem de Precisão— Cavidade e núcleo de desbaste/acabamento CNC de alta velocidade; perfuração de defletores de furos profundos; inserção de dobradiça BeCu ajustada à mão com verificação de contato térmico; dobradiça polida SPI A2/B1; recesso de placa de etiqueta de máquina e orifícios de ilhó de violação.

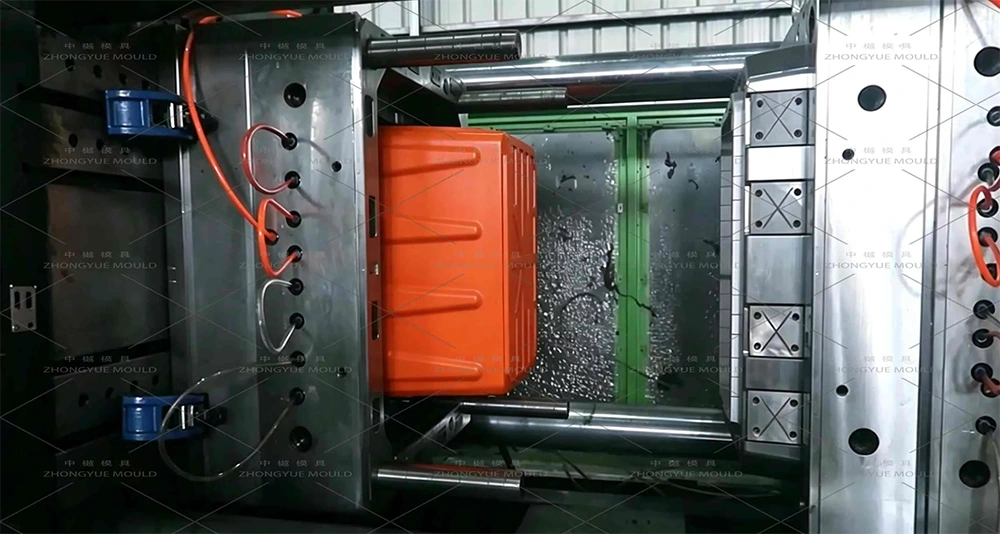

Montagem e teste T1— Funciona em máquina interna com PP especificado (MFR de acordo com suas especificações); produzir amostra de montagem completa; realizar teste de dobra de dobradiça (objetivo manual/mecânico de 50k+), verificar altura aninhada (alvo ≤80mm para 600×400), ajuste de lábio de empilhamento na amostra abaixo, qualidade de vestígio de portão. Forneça vídeo de teste + amostras + relatório CMM.

Correção e Aprovação Final— Ajuste o fluxo/ventilação de resfriamento, se necessário; enviado em caixa resistente sem fumigação com manual do molde, peças sobressalentes (pinos ejetores, inserto BeCu disponível como consumível), certificados de aço.

Suporte pós-venda— Garantia de 1 ano (não fabricada pelo homem), peças de reposição gratuitas, orientação remota para reventilação/substituição do inserto BeCu.

Por que escolher o MOLDE ZHONGYUE para o seu molde ALC de assentamento?

Experiência em moldes Euro-Container— Moldes ALC de agrupamento 21L/46L/56L/67L 600×400 e 400×300 construídos internamente; familiarizado com geometrias de tampa de crocodilo e aba única

Nesting Interference DFM + Consultoria em Fadiga de Dobradiça— Simulamos ninhos de 10 alturas em 3D, verificamos o encaixe dos lábios de empilhamento e aconselhamos PP MFR (8–12) e espessura da rede de dobradiça para uma vida útil de dobra de 50k+

Experiência em zona de dobradiça BeCu— Resfriamento moderado (não muito frio) para preservar a ductilidade do PP; contato térmico verificado durante o ajuste

Controle de qualidade rigoroso e progresso transparente— Fotos semanais de usinagem, aprovação de amostra T1 (verificação de altura aninhada + teste de dobra de dobradiça) antes do envio

Experiência de exportação— Moldes enviados para a Europa (discussão sobre compatibilidade de pegada EN 840), América do Norte e do Sul, SEA, Oriente Médio

Garantia de 1 ano + fornecimento de inserção de dobradiça BeCu substituível

Perguntas frequentes – Caixa empilhável de aninhamento com molde de tampa anexado

P: Qual PP MFR você recomenda para melhor vida útil da dobradiça?

R: MFR 8–12 g/10min (copolímero PP) é ideal para dobradiça integral — mantém a resistência à dobra (mais de 50.000 ciclos sem fissuração por tensão branca). MFR 12–18 é utilizável, mas a vida útil da dobradiça diminui; MFR >20 não recomendado para zona de dobradiça.

P: Quanto espaço o aninhamento economiza?

A: Altura aninhada típica = 75–90 mm (vs. altura total 220–365 mm) → 60–75% de redução de volume quando vazio. Projetamos e verificamos em simulação de agrupamento 3D (10 a 12 caixas aninhadas) para garantir folga ≥1,5 mm (alvo 2 mm) — sem cunhas.

P: Tampa de crocodilo (aba dupla) versus aba única – alguma diferença de molde?

R: Ambos usam a mesma cavidade 1 × 1 produzindo Corpo + Tampa + Dobradiça. A tampa do crocodilo tem nervura central e, às vezes, uma mini inserção solta ou corrediça rasa para corte inferior da trava - incluímos isso no DFM. Funcionalmente, as tampas de crocodilo se interligam centralmente e resistem melhor à abertura acidental.

P: Você pode adicionar orifícios de vedação e porta-etiquetas invioláveis?

R: Sim - padrão na maioria dos moldes ALC: ilhós de Ø4–5 mm para vedações descartáveis ​​e placas de etiqueta embutidas em 4 lados (~80 × 40 mm) incluídas no design da cavidade sem custo extra (a menos que tamanho personalizado seja solicitado).

P: O que você precisa para uma cotação?

A: Desenho 2D (PDF/DWG) + modelo 3D (STP/IGS/X_T) OU fotos nítidas com dims (C×L×A total, A aninhado, Volume, espessura da parede, detalhe da dobradiça, se conhecido). Diga-nos o grau de PP que você planeja usar (MFR), volume anual, padrão de área ocupada (400×300 ou 600×400) e tipo de tampa (aba única/crocodilo).

Solicite um orçamento para sua caixa empilhável de aninhamento com molde de tampa anexado

Envie seu desenho 2D + modelo 3D do Nesting ALC (ou fotos de amostra com dimensões detalhadas: C × L × A externa / interna, altura aninhada, espessura da parede, rede de dobradiça, se especificado) e requisitos do projeto. Diga-nos PP MFR que você usará e estilo de tampa. A ZHONGYUE MOLD fornecerá um DFM de interferência de aninhamento gratuito + comentário sobre fadiga da dobradiça + resumo de resfriamento do Moldflow + cotação formal dentro de 24 a 48 horas úteis.

Entre em contato conosco agora para iniciar seu projeto de molde de injeção de recipiente empilhável com tampa anexada de tamanho europeu / saco empilhável aninhado!
