Molde de caixa de armazenamento 40L

Molde de caixa de armazenamento 40L - Fabricante de molde de injeção de recipiente de armazenamento / caixa de organização de plástico personalizado 40L

ZHONGYUE MOLD é um fabricante chinês profissional de moldes de injeção que fornece moldes para caixas de armazenamento de 40L / moldes de injeção para recipientes de armazenamento doméstico de 40 litros (caixas de organização retangulares de média capacidade, caixas de armazenamento de armários/escritórios/oficinas) para atacadistas globais de produtos domésticos, supermercados e marcas próprias. A caixa de armazenamento de 40L é um organizador versátil para casa/armazém de médio a grande porte - mais comumente moldado em PP (polipropileno, MFR 8–15 g/10min, opcionalmente com estabilizador UV e cor MB) com uma superfície externa VDI 27–30 lisa ou leve (face interna acetinada SPI B1/B2) para fácil limpeza e aparência atraente. Nossos moldes de caixa de 40L apresentam circuitos duplos de água isolados com defletor central Ø10–12mm + inserção de BeCu (cobre-berílio) nos raios do canto inferior, portão submarino oculto no flange superior ou borda interna (sem vestígio de portão visível), espessura de parede verificada por DFM (2,0–3,0 mm) e um layout de cavidade única (1×1) com molde de tampa correspondente opcional de 2 cavidades ou 4 cavidades para produção diária equilibrada. O recesso da alça de transporte (se presente) é manuseado por meio de uma pequena inserção solta ou mini corrediça angular (nitretada H13).

Desde caixas de armazenamento retangulares empilháveis ​​de 40L (com/sem recesso de alça de transporte lateral), tampas de encaixe ou dobradiças correspondentes (opacas/transparentes), até bandejas divisórias internas (molde separado opcional), fornecemos revisão completa de DFM e análise de resfriamento/preenchimento do Moldflow antes do corte do aço.

Especificações do molde da caixa de armazenamento de injeção de plástico:

Faça seu próximo projeto de molde de caixa de armazenamento de plástico brilhar!

O que é um molde de caixa de armazenamento de plástico e como funciona? (Contexto 40L)

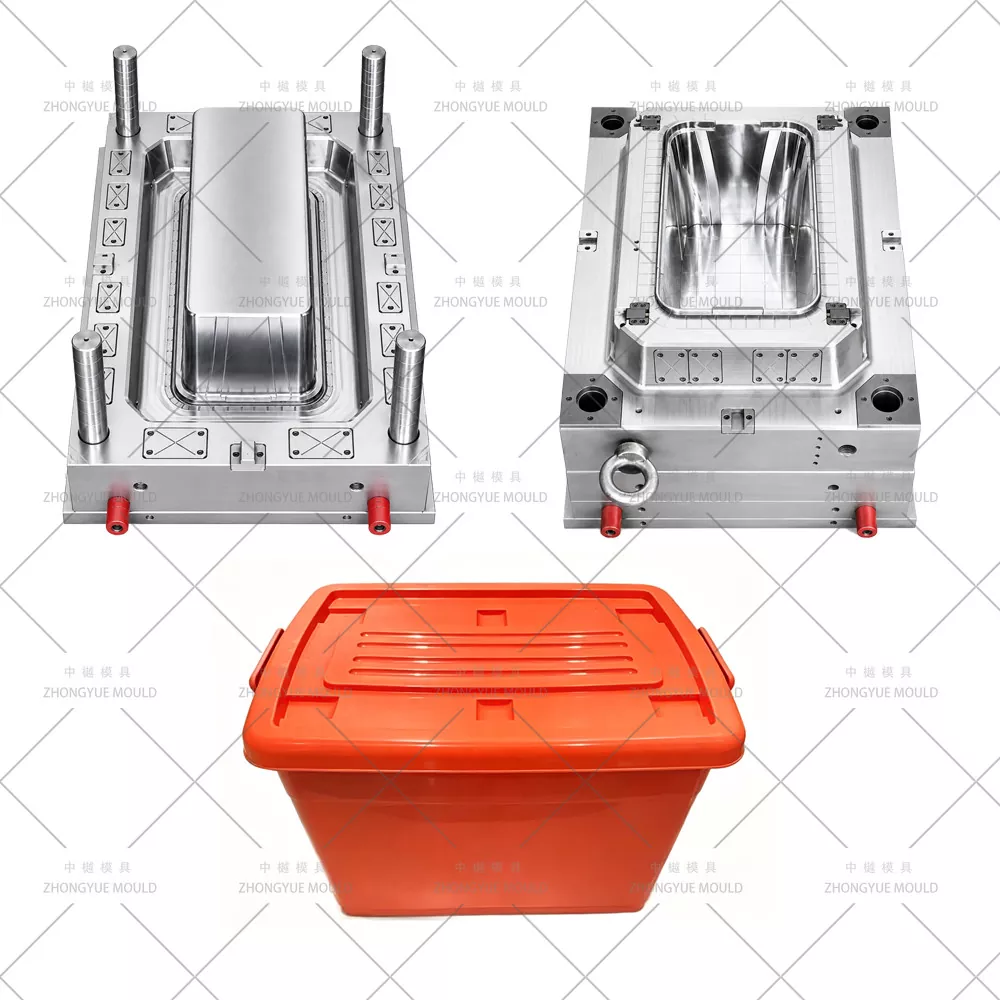

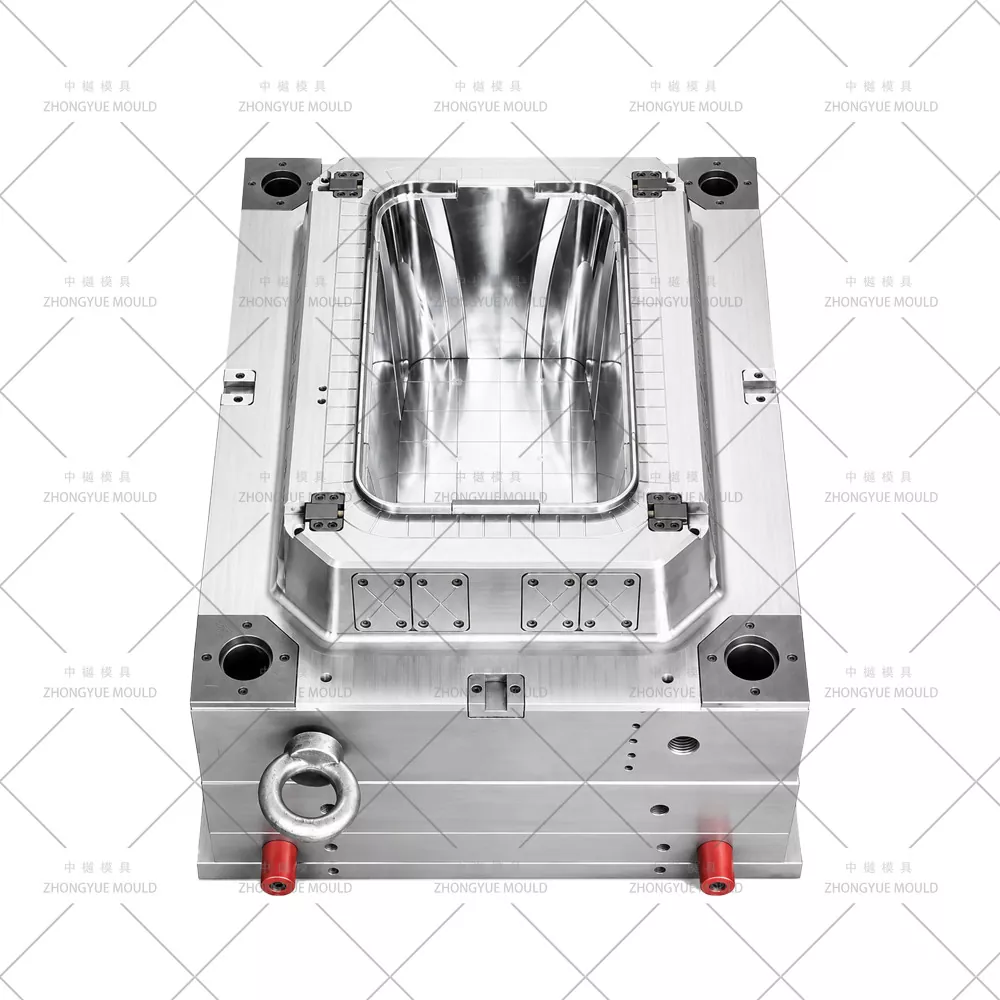

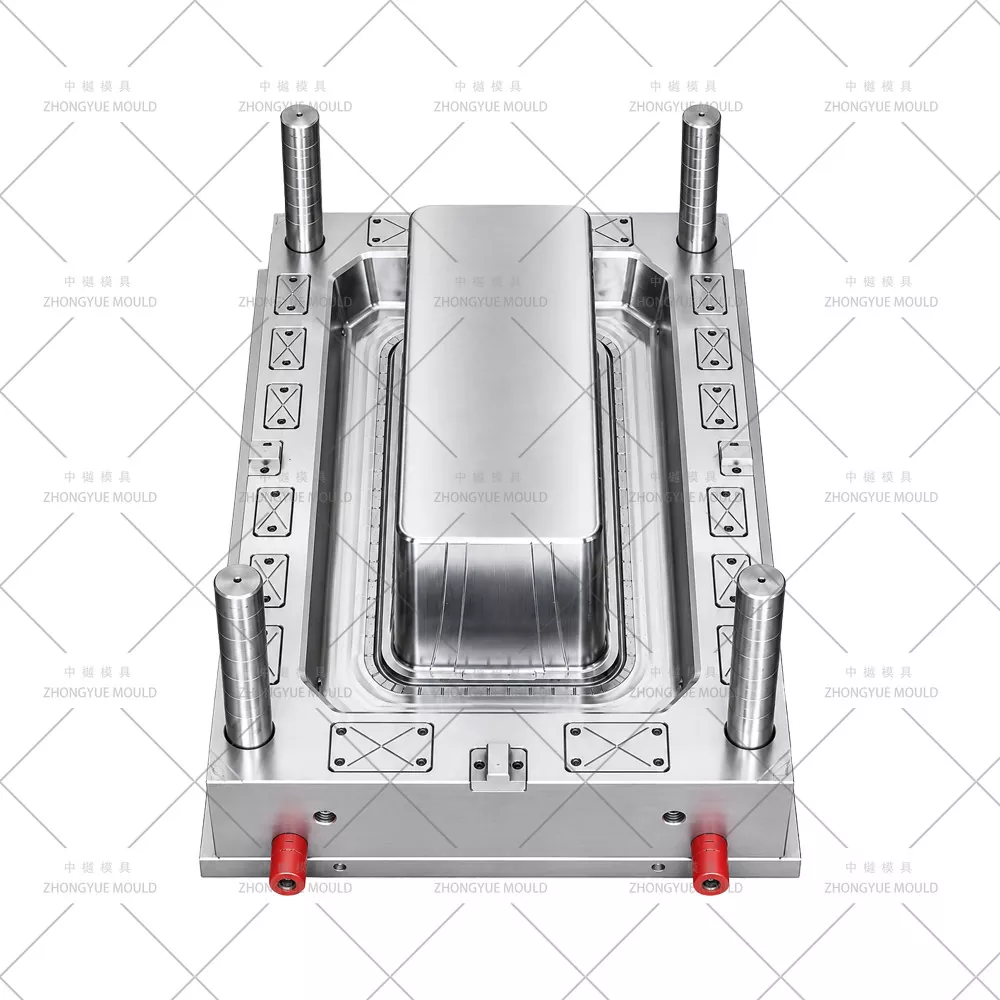

Um molde de caixa de armazenamento de plástico é uma ferramenta de precisão de cavidade e núcleo montada em uma máquina de moldagem por injeção. Para uma caixa de 40L (~500×350×300mm, profundidade de extração 280–320mm), o molde consiste em uma cavidade oca (modelando as paredes externas, empilhando as bordas, o recesso da alça) e um núcleo longo (formando o volume interno). A resina PP é aquecida a ~180–230℃, injetada sob alta pressão no molde fechado, preenche todos os cantos – incluindo o recesso da alça e bordas de empilhamento – e depois esfria por um ciclo de 22–35s (típico para caixa PP de 40L, peso de injeção ≈2,0–2,8kg). Após a solidificação, o molde se abre e a caixa de armazenamento acabada de 40L é ejetada.

Um molde de caixa de armazenamento de 40L bem construído da ZHONGYUE MOLD oferece ≥300.000 disparos (P20) ou ≥500.000–1.000.000 disparos (718H/2738HH) com espessura de parede consistente, definição de cantos nítidos e acabamento de linha de partição limpo - adequado para casa, escritório, uso industrial leve.

Principais recursos de engenharia de um molde de caixa de armazenamento durável de 40L

Um molde de caixa de 40L funciona em máquinas de injeção de 500T a 1000T e deve suportar maior força de fixação e ciclagem térmica do que ferramentas de 10L/20L. Nossos moldes incluem:

Aço para molde de alta qualidade — Cavidade e núcleo no padrão P20 (pré-duro HRC 28–33); atualizável para 718H (HRC 33–38) ou 2738HH para maior vida útil e melhor retenção de polimento/textura.

Dimensões da cavidade usinadas com precisão — encolhimento do PP ~1,2–1,8% compensado; caixa L/W ± 0,2 mm, nivelamento da borda de empilhamento ± 0,3 mm, garantindo assento perfeito da tampa e empilhamento entre lotes.

Circuitos de resfriamento duplos isolados + inserção de canto BeCu — defletor central de Ø10–12mm através do núcleo + inserção BeCu (MOLDMAX™/Ampcoloy) nos raios do canto inferior onde a parede fica mais espessa; 2 circuitos de água isolados (lado da cavidade e lado do núcleo) mantêm ΔT ≤3–4℃ entrada-saída, reduzindo o ciclo e a deformação em tiragens mais profundas de 280–320 mm.

Superfície interna lisa e textura externa controlada - Núcleo polido SPI B1/B2 (interior da caixa liso e de fácil liberação); Cavidade SPI B1 padrão acetinado ou grão de couro leve VDI 27–30 mediante solicitação - SEM gravação EDM em rattan/tecido, a menos que solicitado especialmente.

Mini corrediça/inserção solta para recesso da alça de transporte (se houver) — pastilha nitretada H13 (2344 ESR) ou corrediça de ângulo raso (curso 5–15 mm) para corte inferior da alça lateral; interferência verificada na montagem 3D.

Ventilação de núcleo profundo — aberturas de linha divisória de 0,01–0,015 mm + pinos de ventilação/respiração de aço poroso na zona de último preenchimento (parte superior/ombro do núcleo) — crítica em caixas PP de tração de 280–320 mm para evitar queimaduras/disparos curtos.

Aplicações em todos os mercados

Por que escolher o MOLDE ZHONGYUE para o seu molde de caixa de armazenamento 40L?

Selecionar seu parceiro para moldes de injeção é fundamental. ZHONGYUE MOLD tem mais de 15 anos de experiência em moldes de commodities domésticas - caixas de armazenamento (5L-120L), caixotes, cadeiras, caixotes de lixo, cestos de vime - com CAD/CAM/CAE interno (UG NX, Pro/E, SolidWorks, Moldflow), CNC e EDM em tamanho real e histórico de exportação para Europa, América do Norte e do Sul, Sudeste Asiático, Oriente Médio.

Nós não apenas "fazemos um molde" - revisamos o desenho da sua peça, executamos análises de resfriamento/deformação do DFM e do Moldflow, sugerimos melhorias na espessura da parede / portão / ejeção / corte inferior da alça e só procedemos ao corte do aço após sua aprovação. Cada molde é enviado com vídeo de teste T1, peças de amostra + relatório CMM, manual de operação e lista de peças sobressalentes.

Nosso procedimento de moldagem de caixa de armazenamento de 40L na ZHONGYUE MOLD

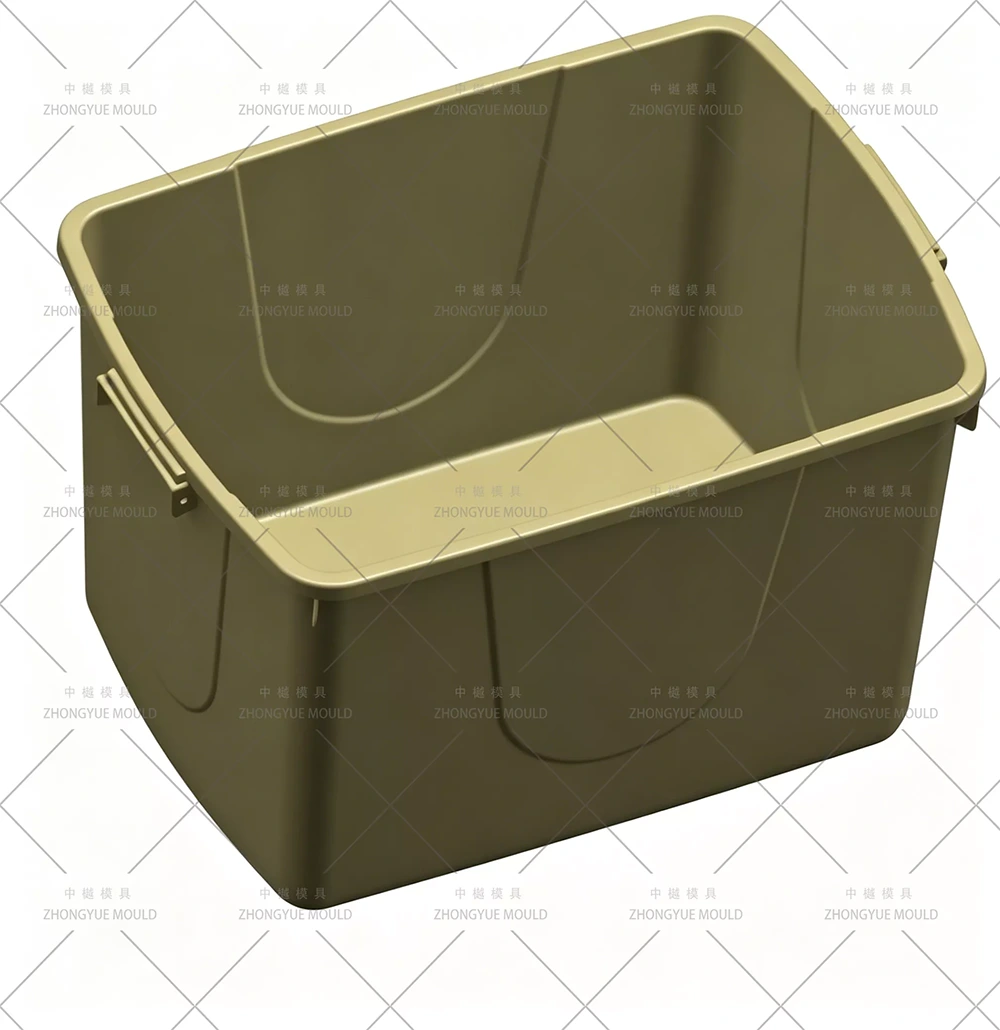

Projeto de Produto e Molde 3D (Estágio DFM) — Receba seu 2D/3D (STP/IGS/X_T); analise a espessura da parede (2,0–3,0 mm), ângulo de inclinação (≥1,5° suave / +0,5° se granulação leve), localização da porta (submarino no flange interno superior), layout de resfriamento (circuitos duplos + especificações BeCu), recesso da alça de transporte (mini-inserção ou slide) e folga da tampa. Forneça relatórios DFM gratuitos e sugestões de melhorias.

Confirmação de material e aço — P20 (padrão) ou 718H/2738HH por volume; base de molde LKM/DME/HASCO; câmara quente (YUDO/SYNVENTIVE 1-tip open) ou subporta fria conforme preferência.

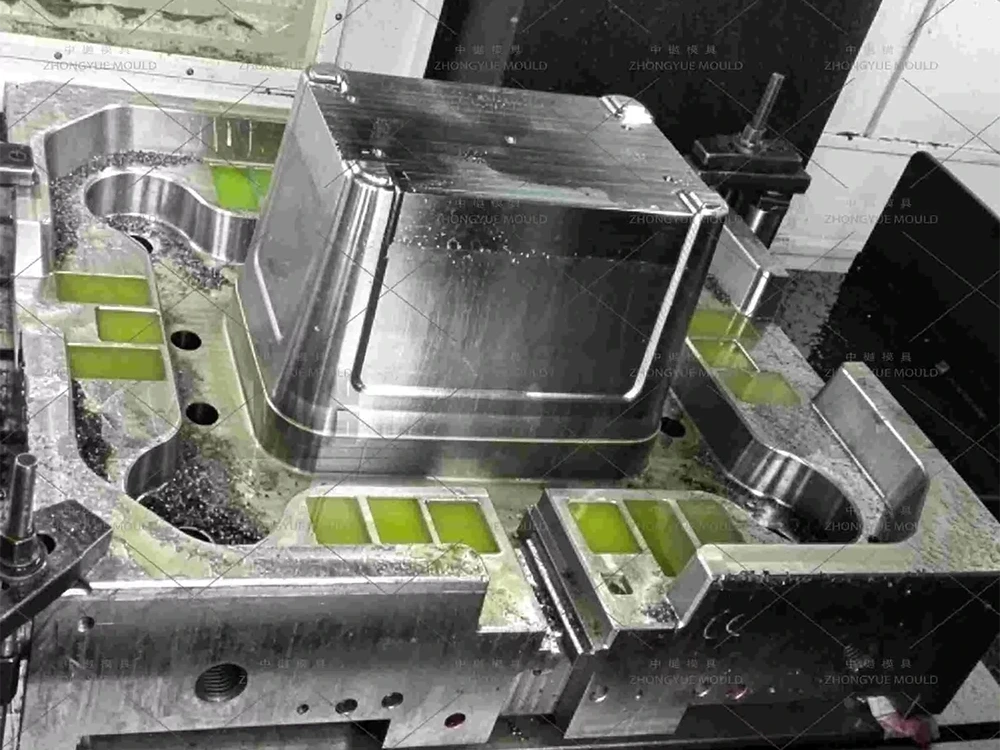

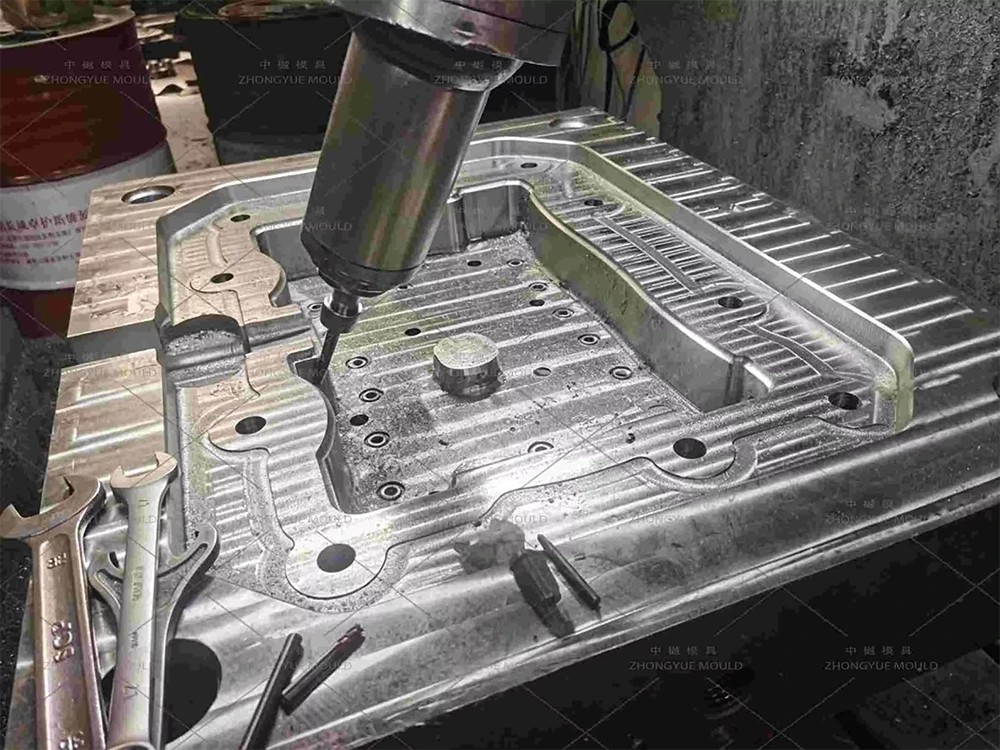

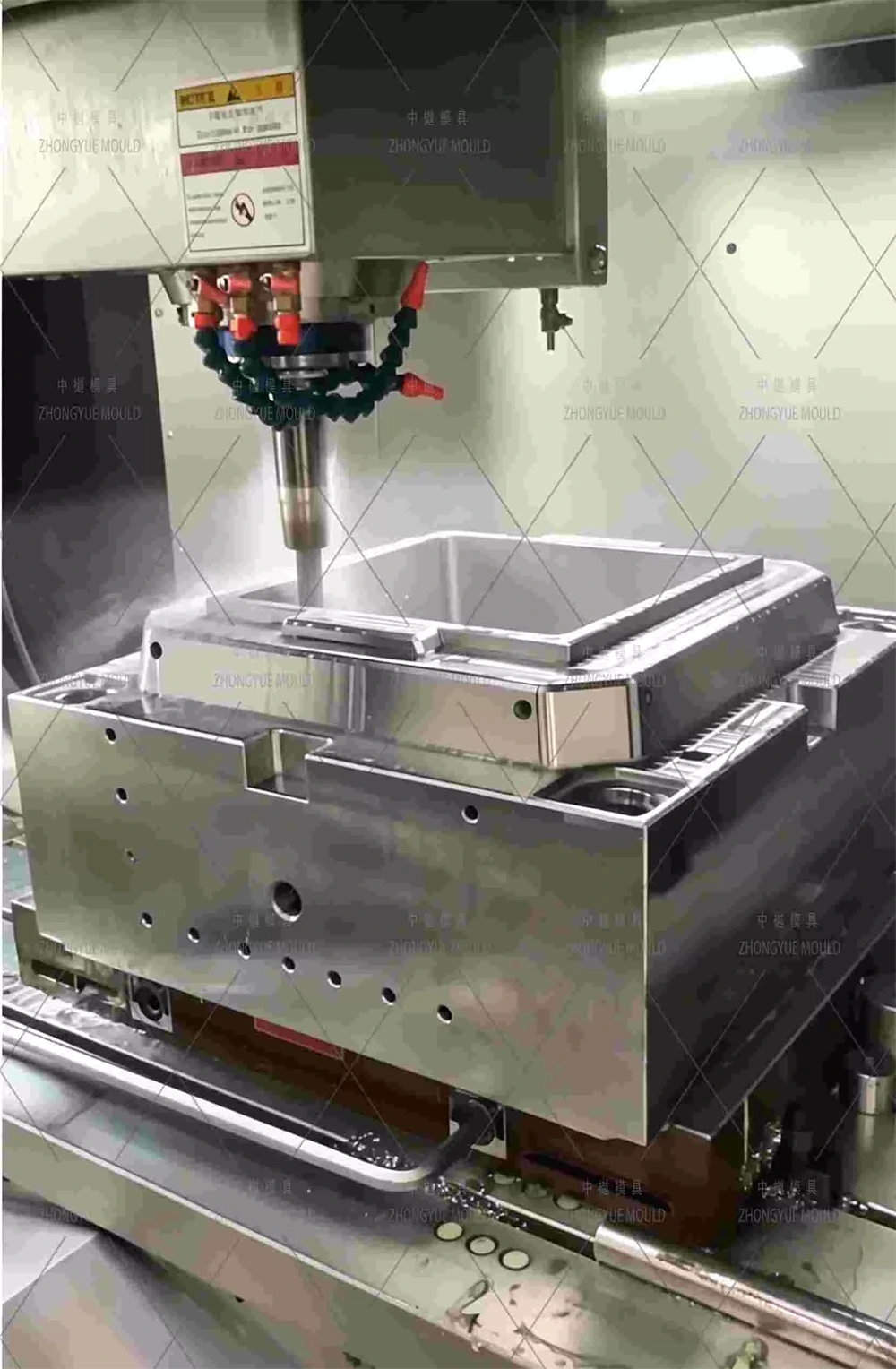

Usinagem de precisão — Cavidade e núcleo de desbaste/acabamento CNC de alta velocidade, furação profunda para defletor de resfriamento, nitretação e ajuste manual de mini-insertos H13, instalação de insertos BeCu e verificação de contato térmico, polimento SPI B1/B2 ou gravação leve VDI.

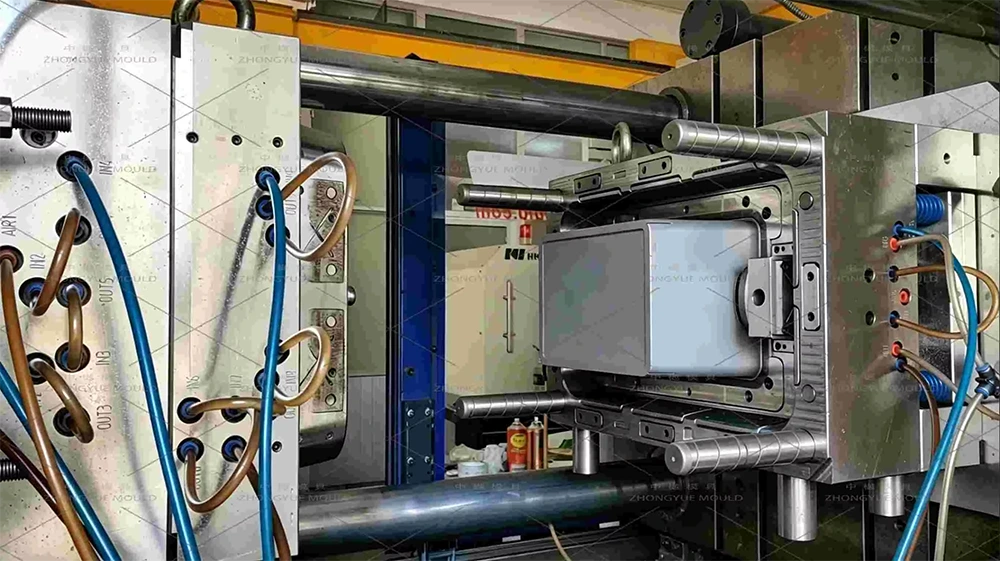

Montagem, teste e correção T1 - Executar em máquina interna, verificar ovalidade/planicidade, varredura da espessura da parede, ajuste da sede da tampa (se a amostra da tampa estiver disponível), fornecer vídeo de teste + amostras + relatório dimensional. Ajuste se necessário.

Embalagem Final e Remessa — Caixa de madeira resistente e livre de fumigação; manual de moldes; peças sobressalentes (pinos ejetores, bicos de água, bucha de entrada, mini-inserto se aplicável); certificados de aço e documentos de tratamento térmico.

Suporte Pós-Venda - garantia de 1 ano (danos não causados ​​pelo homem), peças de reposição gratuitas, orientação técnica remota para recortar aberturas / ajustar a ejeção.

Perguntas frequentes - Molde para caixa de armazenamento 40L

P: Qual a diferença entre o molde de caixa 40L e 10L ou 50L?

R: 40L é uma caixa de capacidade média - tração mais profunda (~280–320mm) do que 10L (180–250mm) → precisa de circuitos de resfriamento duplos + inserto de canto BeCu e normalmente funciona em máquinas 500T–1000T versus 350T–650T para 10L. Peso do tiro ≈2,0–2,8kg PP (vs. ~0,7–1,2kg para 10L, ~2,8–3,5kg para 50L). O molde 50L é mais pesado, às vezes com reforço mais espesso e base maior. Todos são padrão de cavidade 1×1; contagem de cavidades do molde da tampa correspondente ao ciclo do corpo.

P: Você também faz o molde da tampa correspondente?

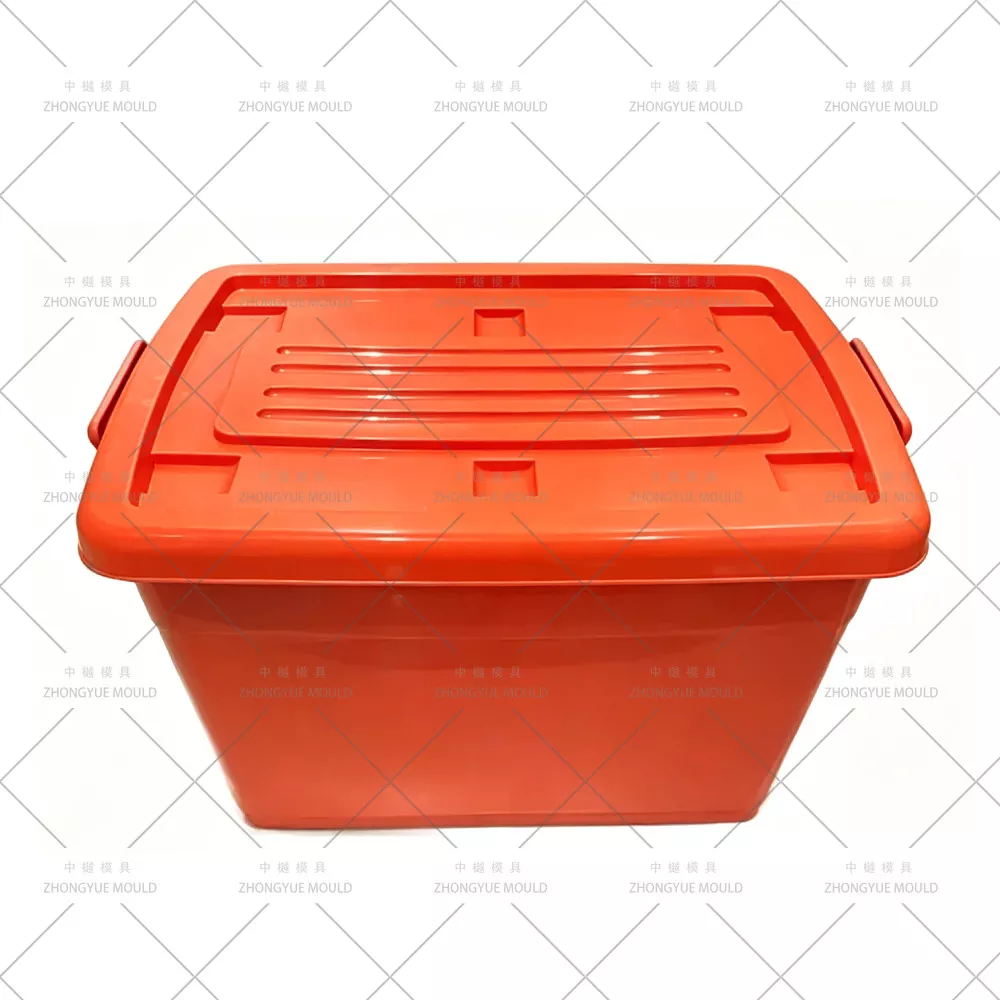

R: Sim. Citamos o corpo da caixa de 40L como cavidade 1×1 e a tampa como molde de 2 ou 4 cavidades (ciclo mais curto ~10–18s) para equilibrar a produção diária. A tampa pode ser PP (opaca/colorida), PS transparente ou ABS (premium) — orçamento à parte.

P: Que aço você recomenda para o programa de tiros de 300k a 500k?

R: P20 (HRC 28–33) é econômico para mais de 300 mil fotos. Para fotos de 500k–1M ou melhor retenção de superfície com granulação VDI leve, recomendamos 718H (HRC 33–38) ou 2738HH.

P: Portão submarino ou câmara quente?

R: O padrão é subporta fria no flange superior interno (vestígio oculto, desgaseificação automática) - simples e confiável. A câmara quente (YUDO/SYNVENTIVE 1-tip open) é opcional para execuções de alto volume para eliminar a sucata do corredor.

P: Você pode adicionar um recesso / corte inferior para alça de transporte?

R: Sim - projetado por meio de um inserto removível solto ou mini corrediça rasa (nitretado H13). O DFM verifica a interferência e o calado. A alça em si NÃO é moldada – pós-moldagem montada em plástico/metal comprado.

P: O que você precisa para uma cotação?

A: Desenho 2D (PDF/DWG) + modelo 3D (STP/IGS/X_T) OU fotos nítidas com dimensões (C×L×A, espessura da parede, peso, capacidade), volume anual, contagem de cavidades preferida para tampa (2×1 etc.), material (PP MFR / UV sim/não). Se você também quiser o molde da tampa, compartilhe o esboço/dimensões da tampa ou confirme "mesmo perímetro da parte superior do corpo".

Solicite um orçamento para seu molde de caixa de armazenamento 40L

Envie sua caixa de armazenamento 40L desenho 2D + modelo 3D (ou fotos de amostra com dimensões detalhadas) e requisitos do projeto. Diga-nos se você também precisa do molde de tampa correspondente. A ZHONGYUE MOLD fornecerá um relatório DFM gratuito + resumo de resfriamento/deformação do Moldflow + cotação formal dentro de 24 a 48 horas úteis.

Entre em contato conosco agora para iniciar seu projeto de molde de injeção de recipiente de armazenamento de plástico / caixa de organização 40L!
