Molde de painel de porta automotiva

Molde de painel de porta automotiva - Fabricante de molde de injeção de painel de porta de carro personalizado / placa de porta interna

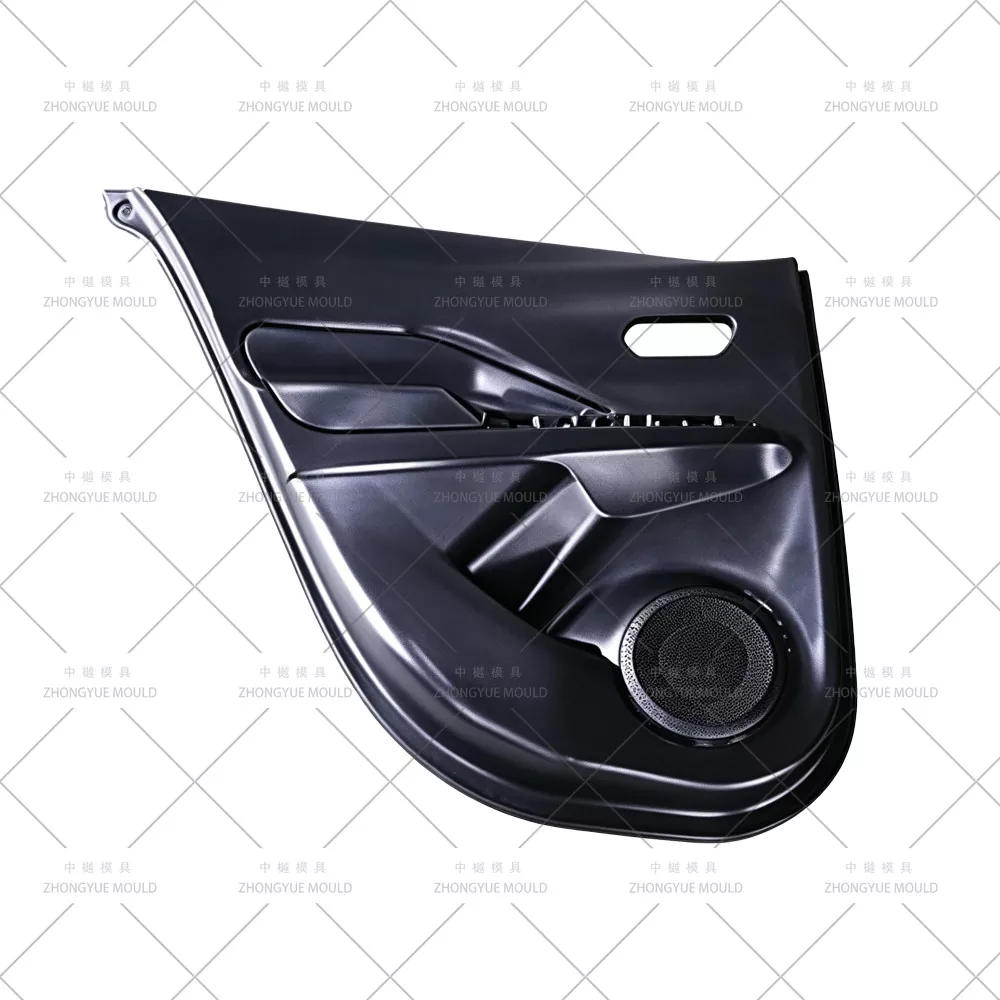

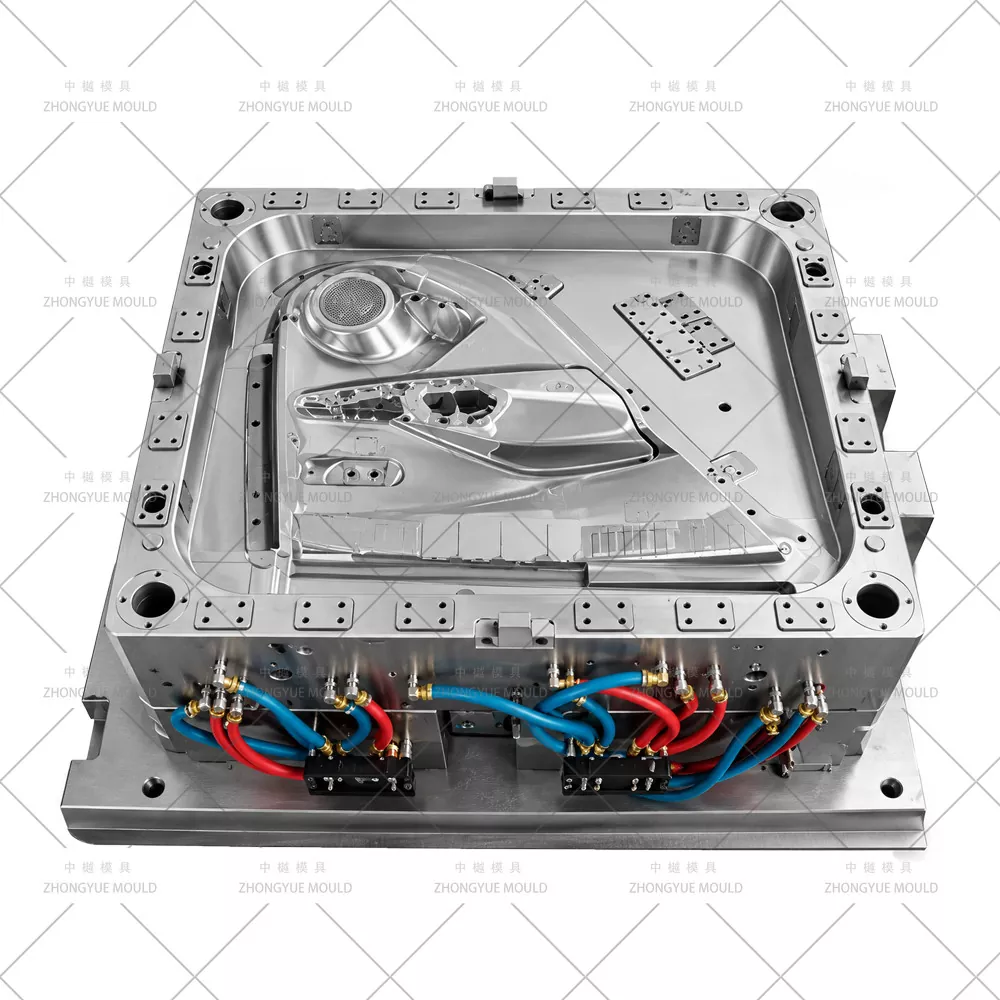

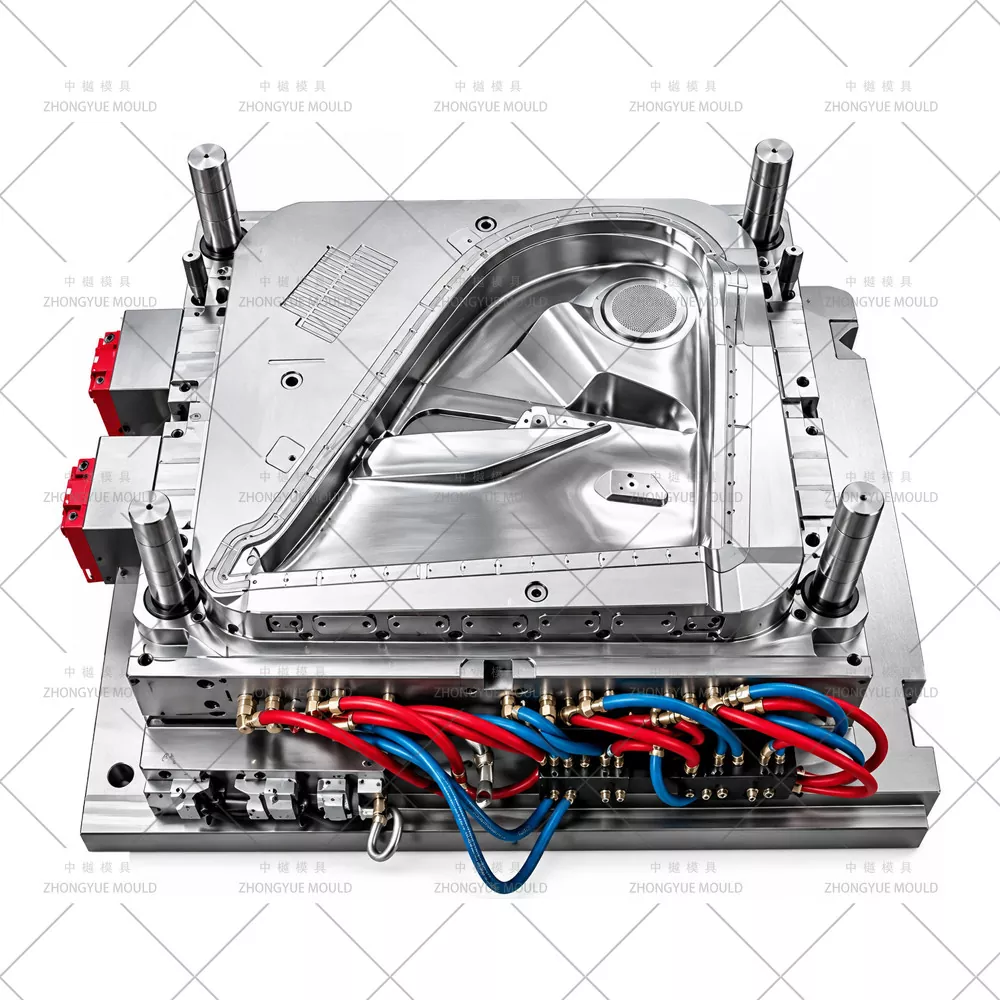

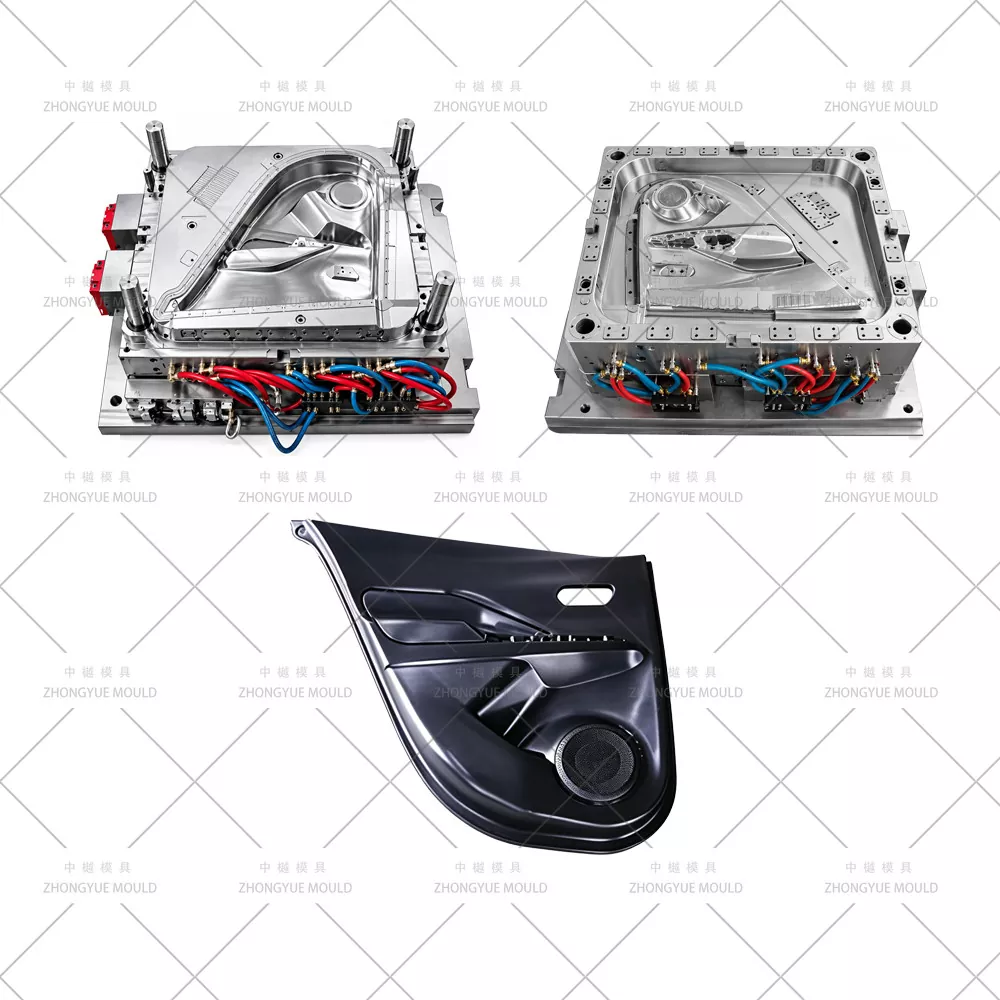

ZHONGYUE MOLD é um fabricante chinês profissional de moldes de injeção que fornece moldes de painel de porta automotiva / moldes de injeção de painel de acabamento de porta de carro de plástico (moldes de placa de porta interna) para fornecedores globais de peças automotivas de nível 1 e OEMs. O painel da porta integra apoio de braço, bolso para mapa (compartimento de armazenamento), anel de alto-falante, montagem de painel de interruptor e vários ressaltos de clipe de encaixe - a maioria é moldada em PP + EPDM-Talc (PP-T20 / T30) com a superfície A visível granulada VDI (textura de couro fosco) e inserções decorativas opcionais em preto piano ou aparência cromada (ABS / PC + ABS) moldadas separadamente ou como um molde duplo / sobremoldado. Nossos moldes de painel de porta apresentam sistemas de câmara quente de válvula sequencial (SVG) (6 a 10 gotas) para eliminar linhas de solda na face granulada, vários elevadores hidráulicos/blocos ejetores angulares para rebaixos de bolsos de mapa, ejeção assistida por mola de nitrogênio e resfriamento por zona para controle de empenamento em painéis de vão de 700 a 1100 mm.

Desde painéis de acabamento das portas dianteiras (L/R), painéis de acabamento das portas traseiras até moldes separados de inserção de apoio de braço/bolso de mapa, fornecemos revisão completa de DFM e simulação de Moldflow antes do corte do aço.

Especificações:

Faça seu próximo projeto de molde de painel de porta automotiva brilhar!

Painel de porta típico / peças de acabamento que usamos

Principais destaques da engenharia de moldes para moldes de painéis de portas

Câmara quente com bico valvulado sequencial (SVG)— YUDO / SYNVENTIVE / Mold-Master — 6–10 gotas com abertura/fechamento escalonado para empurrar as linhas de solda para o flange traseiro oculto/nervura interna, preservando a aparência granulada da superfície A.

Vários elevadores hidráulicos e blocos ejetores angulares— 4–8+ elevadores para recorte interno do bolso do mapa e recesso do apoio de braço; molas de nitrogênio em elevadores grandes para evitar fadiga; minicilindros hidráulicos para recortes na moldura do interruptor, se necessário.

Compensação de encolhimento para PP-Talco e ABS/PC+ABS— Encolhimento do PP-T20 ~0,8–1,3%(MD)/1,0–1,5%(TD); ABS ~0,4–0,7%; Dimensionamento de cavidade verificado pelo Moldflow, especialmente em painéis largos, para controlar empenamentos e folgas na carcaça da porta/pilar A.

Grão fosco + zona de inserção opcional Piano-Black / Chrome— Cavidade VDI 27–36 couro/grão fosco (Mold-Tech / YS) gravada diretamente em 718H/2738HH; Inserção de polimento espelhado S136 (HRC 48–52) para faixa decorativa de alto brilho - linha divisória claramente dividida.

Resfriamento Profundo Zoneado para Controle de Warp— Defletor Ø8–12mm + borbulhador + inserções BeCu perto de saliências de clipe grossas e montagem de apoio de braço; 4–6 circuitos de água isolados (ΔT ≤ 3–4℃) nas zonas esquerda/centro/direita.

Opção de cavidade de espelho 1+1 (L+R para painéis de porta simétricos)— Câmara quente balanceada ou câmara fria ramificada em Y; para painéis de estilo assimétrico, geralmente de cavidade única (L e R citados como par correspondente).

Portão Submarino Oculto na Face Traseira / Costela Interna— Vestígio do portão completamente oculto da superfície A; câmara fria rara, exceto proto – gota quente preferida.

Nosso processo de fabricação e validação de moldes

Início do projeto e revisão do DFM— Analisar a espessura da parede (2,5–3,5 mm normalmente), ângulo de inclinação por grão (≥1,5° para VDI 30+), interferência no curso do elevador para bolso do mapa e apoio de braço, porta e viabilidade de ejeção; sugerir melhorias para evitar linhas de afundamento/solda na superfície A.

Simulação de fluxo de molde (Moldflow)— Padrão de preenchimento, posição da linha de solda (empurrada para trás/flange), força de fixação, uniformidade de resfriamento e magnitude de empenamento prevista para painel largo de PP-Talc.

Aprovação de projeto de molde 3D— Montagem completa com layout de resfriamento (circuitos zoneados), balanceamento de câmara quente SVG, detalhes de 4–8+ elevadores/slides com animação de interferência, textura e definição de zona de polimento espelhado.

Usinagem de Precisão— Desbaste/acabamento CNC de grande formato e alta velocidade, perfuração profunda para resfriamento, Sodick/Charmilles EDM para ranhuras finas de levantador e gravação de textura; Polimento espelhado S136 e gravação de grãos VDI.

Teste e correção T1— Funciona em máquina própria; fornecer vídeo de teste + relatório dimensional CMM + peça de amostra para aprovação; verifique o ajuste do bolso do mapa e o encaixe do clipe.

Embalagem Final e Remessa— Caixa resistente sem fumigação, manual de operação do molde, lista de peças de reposição (molas de elevação, pinos ejetores, vedações), tratamento térmico e certificados de aço.

Por que escolher o MOLDE ZHONGYUE para o molde do painel da porta automotiva?

Experiência em moldes para interiores automotivos— Moldes do painel da porta, pára-lama, painel da porta, console central e painel da porta construídos internamente com CNC de 5 eixos de grande formato e furadeira profunda

Relatório interno de DFM e Moldflow— Identificar riscos de enchimento/empenamento/afundamento e otimizar antes do corte do aço; verifique a folga/nivelamento com a carcaça e o pilar da porta

Experiência em SVG Hot Runner e Multi-Lifter— Integração YUDO/SYNVENTIVE/Mold-Master; elevadores de mola de nitrogênio; design de bloco ejetor angular

Controle de qualidade rigoroso e progresso transparente— Fotos semanais de usinagem, inspeção CMM, aprovação de amostra T1 antes do envio

Experiência de exportação— Moldes enviados para Europa, América do Norte, América do Sul, Sudeste Asiático

1 ano de garantia do molde + fornecimento de peças sobressalentes (molas de elevação, vedações, pinos)

Perguntas frequentes

P: Vocês fazem moldes para painéis de portas dianteiras e traseiras - e a esquerda e a direita podem ter 1 + 1 cavidade de espelho?

R: Sim. Projetamos moldes L/R de cavidade única (comuns para painéis de estilo assimétrico) e moldes de cavidade espelhada 1+1 para designs simétricos para dobrar a produção por disparo. Frente e traseira são cotadas separadamente, pois diferem em tamanho e conjunto de recursos.

P: Qual sistema de câmara quente você recomenda para moldes de painéis de portas?

R: A câmara quente de bico valvulado sequencial (SVG) com 6 a 10 gotas (YUDO/SYNVENTIVE/Mold-Master) é altamente recomendada — ela permite que você escalone o enchimento para empurrar as linhas de solda para áreas não visíveis, essenciais para a qualidade da superfície A granulada.

P: Você consegue obter granulação fosca E alto brilho em preto piano em um único molde?

R: Sim. Usamos inserto de polimento espelhado S136 (SPI A1/A2) para zona decorativa de alto brilho e cavidade texturizada 718H/2738HH (VDI 27–36) para painel principal fosco, com divisão claramente definida entre zonas.

P: O que você precisa para uma cotação?

A: Modelo de peça 3D (STP/IGS/X_T), material alvo (PP-T20/T30 / ABS etc.), volume anual/preferência de cavitação (1×1 ou 1+1), dados da placa da sua máquina de injeção, textura da superfície e especificações da zona de alto brilho, se houver.

Solicite um orçamento para o seu molde de painel de porta automotiva

Envie o modelo 3D da sua placa (STEP/IGS/X_T) e os requisitos do projeto. A ZHONGYUE MOLD fornecerá um relatório DFM gratuito + resumo do fluxo do molde + cotação formal dentro de 24 a 48 horas úteis.
