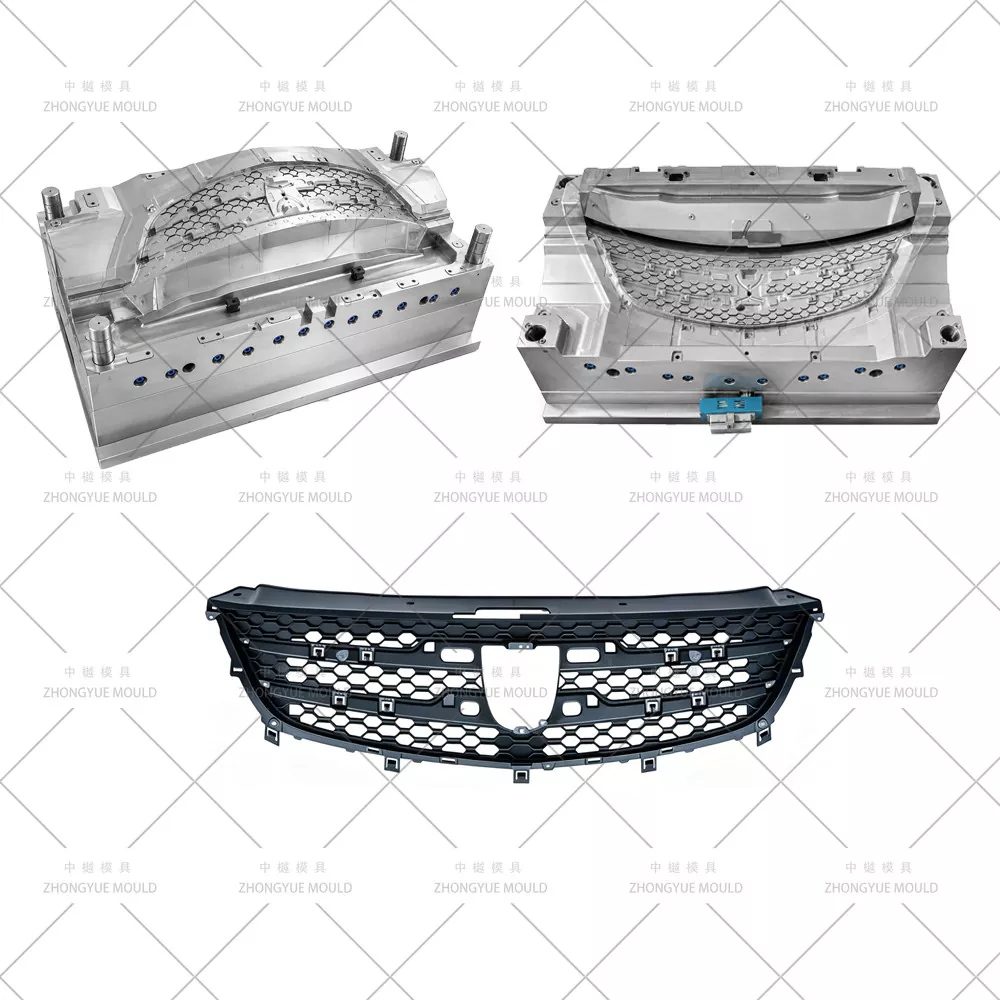

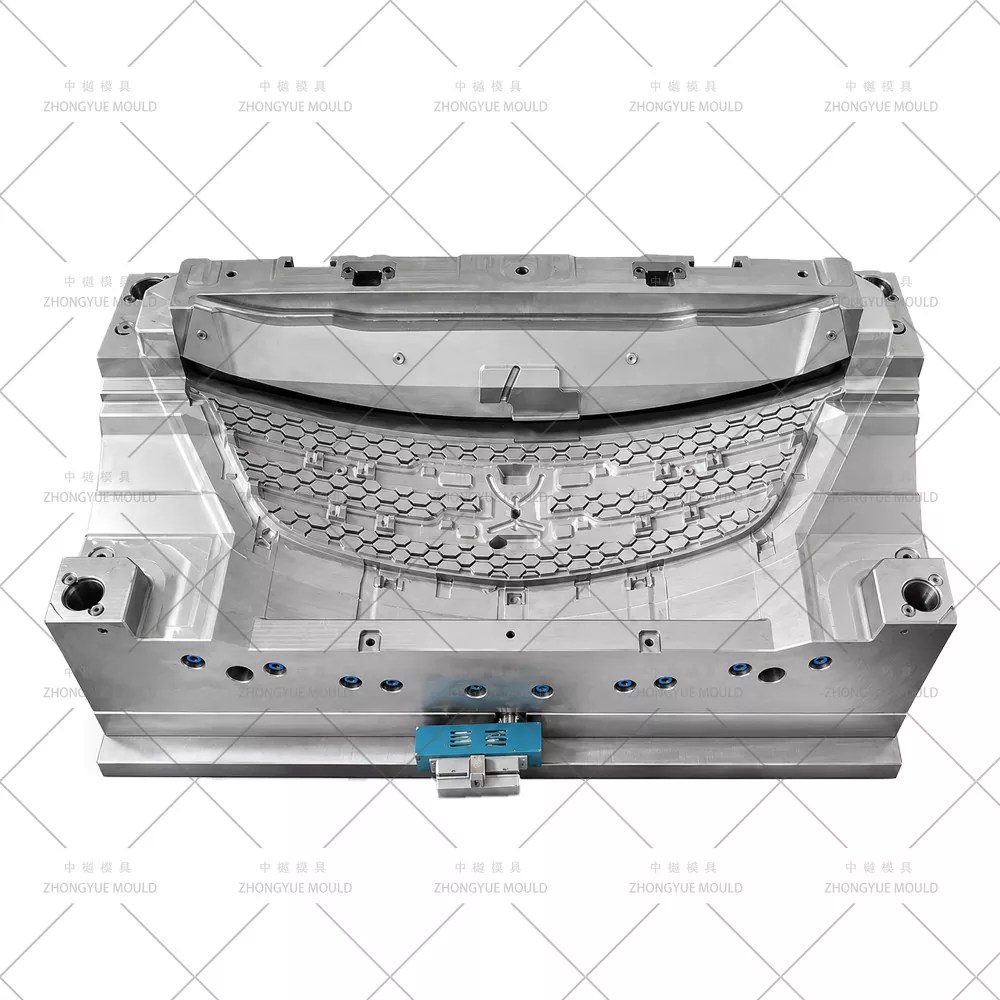

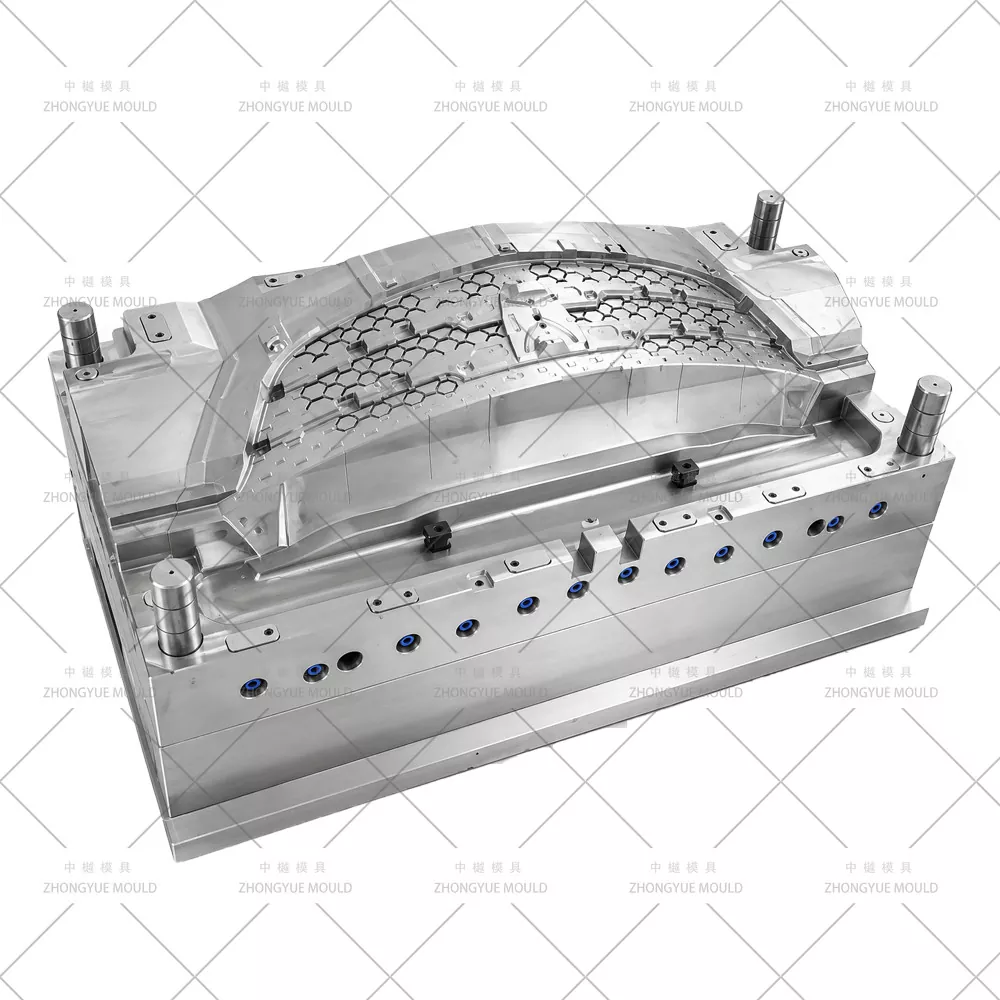

Molde de grade automotiva

Molde de grade automotiva - Fabricante de molde de injeção de grade dianteira de carro personalizado / Molde de injeção de grade dianteira automática

ZHONGYUE MOLD é um fabricante chinês profissional de moldes de injeção que fornece moldes de grade automotiva / moldes de injeção de grade de radiador frontal de carro de plástico (moldes de grade frontal automática) para fornecedores globais de peças automotivas de nível 1 e OEMs. A grade frontal é uma assinatura da marca e um protetor de entrada de ar funcional – a maioria é moldada em ABS, ASA (estável aos raios UV) ou PC/ABS para durabilidade externa, com moldura superior/externa cromada (exigindo polimento espelhado cavidade) e grade preta fosca/texturizada (cavidade de grão VDI). Nossos moldes de grade apresentam desmoldagem multi-deslizante para padrões de favo de mel/grade (5-12+ slides), câmara quente de válvula sequencial (SVG) para minimizar linhas de solda na superfície A visível, detalhes de inserção de logotipo e formação precisa de ressalto de clipe para montagem de encaixe rápido no para-choque dianteiro e farol.

Desde grades de rim / barra horizontal de estilo de marca de luxo, grades de malha off-road robustas até inserções de grade auxiliares inferiores, fornecemos revisão completa de DFM e simulação de Moldflow antes do corte de aço.

Especificações do molde de grelha automotiva de plástico:

Faça seu próximo projeto de molde de grelha automotiva de plástico brilhar!

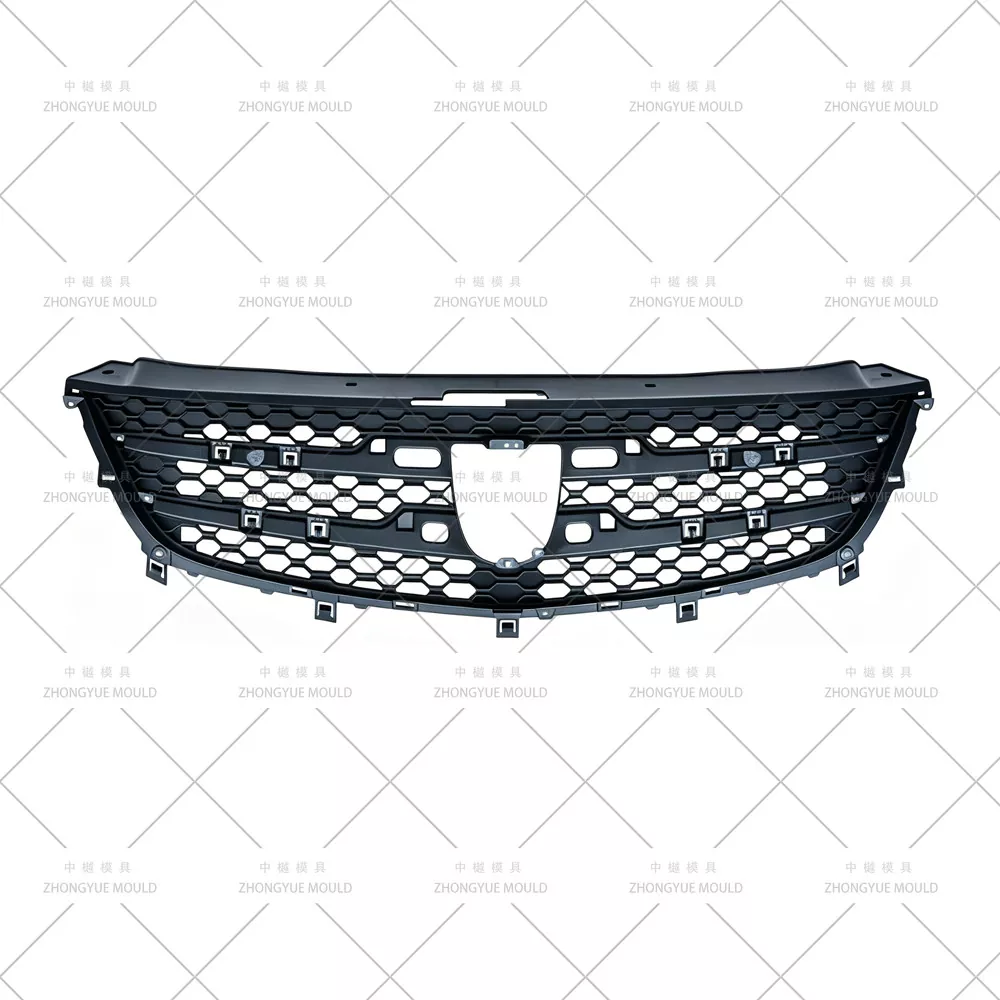

Peças automotivas típicas da grade/grade do radiador que nós utilizamos ferramentas

Principais destaques da engenharia de moldes para moldes de grades automotivas

Grade Multi-Slider / Desmoldagem em favo de mel— 5–12+ corrediças ou elevadores angulares para formar barras horizontais/verticais e malha hexagonal; ângulo de deslizamento e curso otimizados para evitar interferências; corrediças H13 ou SKD61 nitretadas para resistência ao desgaste contra rebaixos de barras finas.

Sistema de câmara quente com bico valvulado sequencial (SVG)— YUDO / SYNVENTIVE / Mold-Master; o enchimento escalonado empurra as linhas de solda para o flange/face traseira oculta; evita marcas de fluxo em superfícies visíveis texturizadas ou cromadas.

Acabamento de Superfície Dupla em Um Molde— Zona cromada da moldura: polimento espelhado S136 (SPI A1/A2); zona de grade: couro VDI 27–36/grão fosco (Mold-Tech, YS) gravado diretamente na cavidade; inserção de logotipo mutável para emblema da marca.

Compensação de encolhimento para ABS/ASA— Encolhimento do ABS ~0,4–0,7%; AAS semelhante ~0,5–0,7%; Dimensionamento de cavidade verificado pelo Moldflow, especialmente em elementos de barra longos propensos a empenamento.

Submarino Oculto / Edge Gate em Face Não Visível— Vestígio de comporta oculto no contraflange ou ressalto interno; opção de câmara fria para baixo volume de reposição; gating direto de queda quente, quando aplicável.

Opção de cavidade de espelho 1+1 (L+R para grades simétricas inferiores/de inserção)— Projeto balanceado de corredor/queda quente; grade superior principal geralmente de cavidade única devido à assimetria/design específico da marca.

Nosso processo de fabricação e validação de moldes

Início do projeto e revisão do DFM— Analisar a espessura da barra da grade (normalmente 2,0–3,5 mm), ângulo de inclinação nos ângulos de deslizamento, estrutura cromada versus linha de partição da grade, viabilidade de portão e ejeção; sugerir melhorias para evitar linhas de solda e marcas de afundamento.

Simulação de fluxo de molde (Moldflow)— Padrão de preenchimento, posição da linha de solda (empurrada para o flange oculto/parte traseira), força de fixação, uniformidade de resfriamento e empenamento previsto para elementos de barra longos.

Aprovação de projeto de molde 3D— Montagem completa com layout de resfriamento, balanceamento de câmara quente SVG, detalhes de vários controles deslizantes/elevadores com verificação de interferência, definição de zona de textura e zona de polimento espelhado.

Usinagem de Precisão— Desbaste/acabamento CNC de alta velocidade, perfuração profunda para resfriamento, Sodick/Charmilles EDM para detalhes de grade fina e gravação de textura; moagem de deslizamento.

Teste e correção T1— Funciona em máquina própria; fornecer vídeo de teste + relatório dimensional CMM + peças de amostra para aprovação.

Embalagem Final e Remessa— Caixa livre de fumigação, manual de operação do molde, lista de peças de reposição (molas deslizantes extras, pinos ejetores), tratamento térmico e certificados de aço.

Por que escolher o MOLDE ZHONGYUE para o seu molde de grade automotiva?

Experiência em moldes externos automotivos— Moldes de pára-choques, pára-lamas, grade e acabamentos construídos internamente com CNC de grande formato com capacidade de 5 eixos

Relatório interno de DFM e Moldflow— Identificar riscos de enchimento/empenamento/afundamento e otimizar antes do corte do aço; verifique a folga/ajuste nivelado com pára-choque e farol

Experiência em multi-slider e SVG Hot Runner— Desmoldagem de grade em favo de mel, câmara quente de marca (YUDO/SYNVENTIVE/Mold-Master) com suporte de ajuste

Controle de qualidade rigoroso e progresso transparente— Fotos semanais de usinagem, inspeção CMM, aprovação de amostra T1 antes do envio

Experiência de exportação— Moldes enviados para Europa, América do Norte, América do Sul, Sudeste Asiático

1 ano de garantia do molde + fornecimento de peças de reposição (corrediças, molas, pinos)

Perguntas frequentes

P: Você pode fazer as inserções da grade superior principal e da grade inferior do para-choque - possivelmente como um molde familiar?

R: As grades assimétricas principais geralmente são de cavidade única. Inserções inferiores ou grades de neblina - se tamanho/ciclo semelhante - podem ser projetadas como 1+1 ou molde familiar (2+2 cavidades). Aconselhamos com base no seu volume anual e tamanho da impressora.

P: Qual câmara quente você recomenda para moldes de grade?

R: A câmara quente de bico valvulado sequencial (SVG) é fortemente recomendada para grades ABS/ASA — ela permite controlar a sequência de preenchimento para empurrar linhas de solda para áreas não visíveis e reduzir marcas de fluxo, especialmente importante para superfícies texturizadas ou cromadas.

P: Você pode obter polimento espelhado para moldura cromada E grão fosco para grade em um molde?

R: Sim. Usamos cavidade polida S136 para zona de moldura cromada (SPI A1/A2) e cavidade texturizada 718H/2738HH para grade (VDI 27–36 ou padrão Mold-Tech), com linha divisória clara entre zonas.

P: O que você precisa para uma cotação?

A: Modelo de peça 3D (STP/IGS/X_T), material alvo (ABS/ASA/PC+ABS), volume anual/preferência de cavitação, dados da placa da sua máquina de injeção, especificações de acabamento de superfície (espelho/padrão de grão/requisito de logotipo).

Solicite um orçamento para o seu molde de grade automotiva

Envie o modelo 3D da sua grelha (STEP/IGS/X_T) e os requisitos do projeto. A ZHONGYUE MOLD fornecerá um relatório DFM gratuito + resumo do fluxo do molde + cotação formal dentro de 24 a 48 horas úteis.
