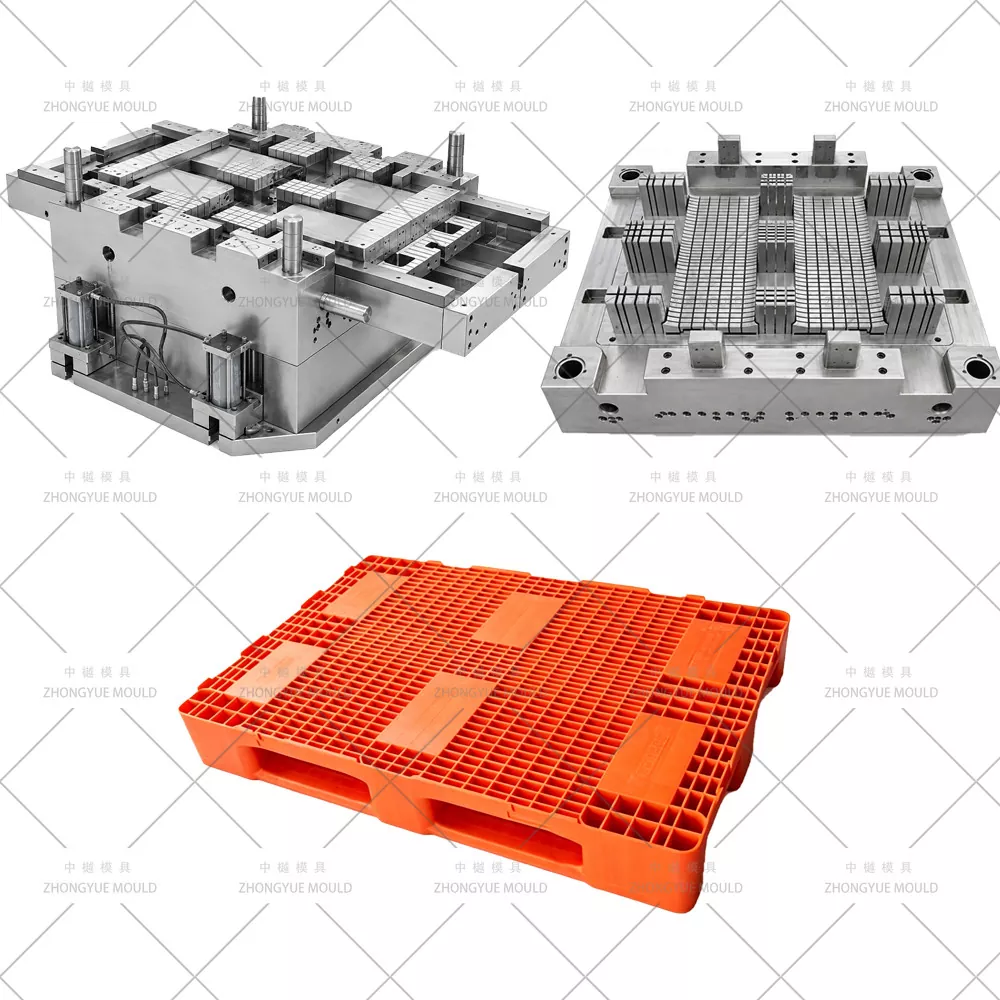

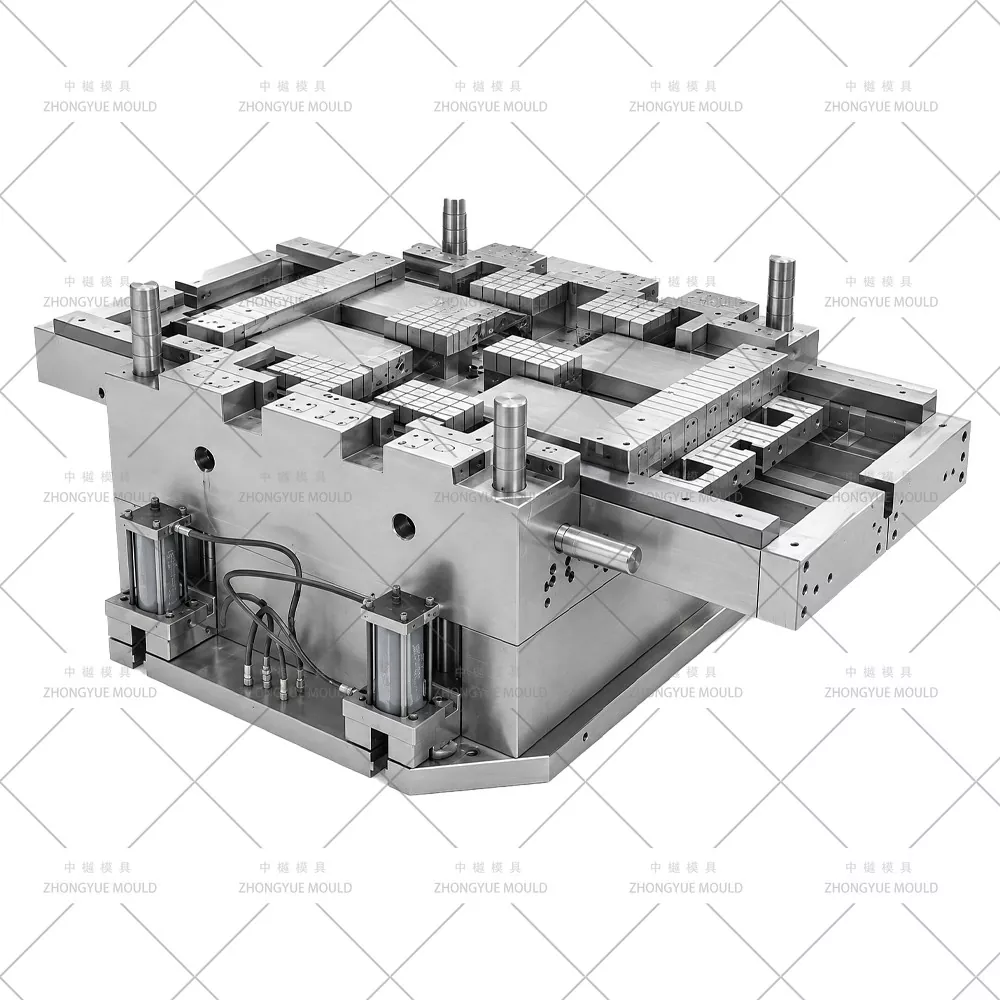

ZHONGYUE MOLD é um fabricante e fornecedor na China de molde de paletes de plástico de quatro vias para paletes de plástico moldados por injeção. Os moldes são desenvolvidos para paletes encaixáveis de 9 pernas, paletes de face única e paletes de dupla face utilizados em armazenamento, logística, transporte de exportação e manuseio de materiais industriais.
A estrutura do molde é selecionada de acordo com as dimensões do palete, design do deck, aberturas dos garfos, material plástico, volume de produção e vida útil esperada do molde. PP e HDPE são comumente usados, enquanto o plástico reciclado também pode ser considerado de acordo com o design do palete e os requisitos de produção.
| Tamanho da palete | 400 × 300 milímetros 600 × 400 milímetros 800 × 600 milímetros 1200 × 800 milímetros 1200 × 1000 milímetros 1200 × 1200 milímetros Até 1500 × 1500 mm |
| Estrutura de paletes | Encaixável, empilhável, face única, face dupla |
| Tipo de entrada | Entrada bidirecional ou quadridirecional |
| Material de paletes | PP, HDPE, plástico reciclado |
| Requisito de carga | Determinado pela estrutura do palete, material, espessura da parede, design das nervuras e aplicação |
| Nome do Molde | Molde de palete de plástico de quatro vias |
| Molde de aço | P20, 718H, NAK80, 2316, S136, H13 e outras classes de acordo com os requisitos |
| Base de Molde | Feito por si mesmo, LKM, DME, ASSAB |
| Cavidade | Cavidade única ou múltiplas cavidades |
| Sistema de corredor | Câmara fria ou câmara quente |
| Marcas de canais quentes | MASTER, Husky, YUDO e outras marcas de acordo com os requisitos |
| Programas de design | UG, AutoCAD e software de projeto de molde relacionado |
| Prazo de entrega T1 típico | Aproximadamente 45–60 dias, dependendo do tamanho e estrutura do molde |
| Tipos de portão | Porta pontual, porta de borda, porta secundária, porta de filme, porta valvulada, porta aberta e outros |
| Tratamento de superfície de molde | Textura EDM, texturização, polimento e polimento de alto brilho de acordo com os requisitos da peça |
| Sistema de Qualidade | ISO 9001 |
| Código HS | 8480719090 |
| Origem | Huangyan, Zhejiang, China |
| Embalagem | Caixa de madeira |
A estrutura do molde depende do design do palete e não apenas do tamanho do palete. A construção do convés, as pernas de suporte, as aberturas dos garfos, os requisitos de carga, o método de empilhamento e o equipamento de manuseio precisam ser considerados durante o desenvolvimento do molde.
| Tipo de molde | Características estruturais | Método de entrada | Aplicações Típicas |
| Design encaixável de 9 pernas | Deck superior com pernas de apoio cônicas e aberturas entre as pernas | Entrada de empilhadeira ou paleteira pelos quatro lados | Transporte de exportação, logística unidirecional e armazenamento |
| Design de face única | Deck único com corredores e áreas de entrada de garfos reforçadas | Entrada do garfo pelas aberturas dos corredores | Distribuição, armazenamento e manuseio repetido |
| Design Dupla Face | Deck de dois lados com túneis de garfo integrados | Entrada da bifurcação através da estrutura do túnel | Manuseio industrial, uso pesado e aplicações montáveis em rack |
Um palete de plástico possui uma grande área de moldagem com nervuras, pernas e outras características estruturais. A posição do portão e o layout do corredor precisam ser considerados juntamente com a geometria do palete, o material plástico, a espessura da parede e as condições de injeção.
Os sistemas de câmara quente ou câmara fria podem ser selecionados de acordo com o projeto. Para peças grandes ou complexas, o Moldflow ou outra análise CAE pode ser usado para revisar o comportamento do enchimento, linhas de solda, coletores de ar e pressão de injeção antes da usinagem do molde.
O convés, as nervuras e as áreas de suporte podem ter diferentes requisitos de resfriamento. Os canais de resfriamento são dispostos ao redor das principais áreas de moldagem de acordo com a estrutura da peça e o espaço disponível no molde.
Circuitos de resfriamento separados podem ser usados para diferentes áreas quando necessário. O layout final depende da espessura do palete, da estrutura das nervuras, do material plástico, dos requisitos do ciclo e da construção do molde.
As aberturas dos garfos e outros cortes inferiores podem exigir corrediças, núcleos laterais, elevadores ou mecanismos semelhantes. O mecanismo é selecionado de acordo com a geometria de abertura e direção de abertura do molde.
Componentes de guia e peças de desgaste substituíveis podem ser usados em áreas móveis quando necessário para apoiar a manutenção do molde.
O sistema de ejeção é organizado de acordo com a estrutura do palete e a direção de abertura do molde. Pinos ejetores, blocos ejetores e outros componentes podem ser posicionados em torno de áreas adequadas do palete para distribuir a força de ejeção.
O layout de ejeção é verificado em conjunto com os sistemas de resfriamento e ação lateral para evitar interferências durante a abertura do molde e remoção da peça.
O aço utilizado para o molde é selecionado de acordo com o volume de produção, material plástico, estrutura do molde, requisitos de superfície e vida útil esperada. As opções comuns incluem P20, 718H, H13, S136 e outros aços para ferramentas adequados.
| Molde de aço | Dureza Típica | Uso típico |
| P20 | CDH 28–33 | Aplicações de molde padrão |
| 718H | CDH 33–36 | Maiores volumes de produção e resistência geral ao desgaste |
| H13 | CDH 43+ | Aplicações que exigem maior resistência ao desgaste e ao calor |
| 2344 | CDH 48+ | Aplicações de moldes com maior desgaste |
| S136 | CDH 48–52 | Aplicações que exigem resistência à corrosão e qualidade de superfície adequada |

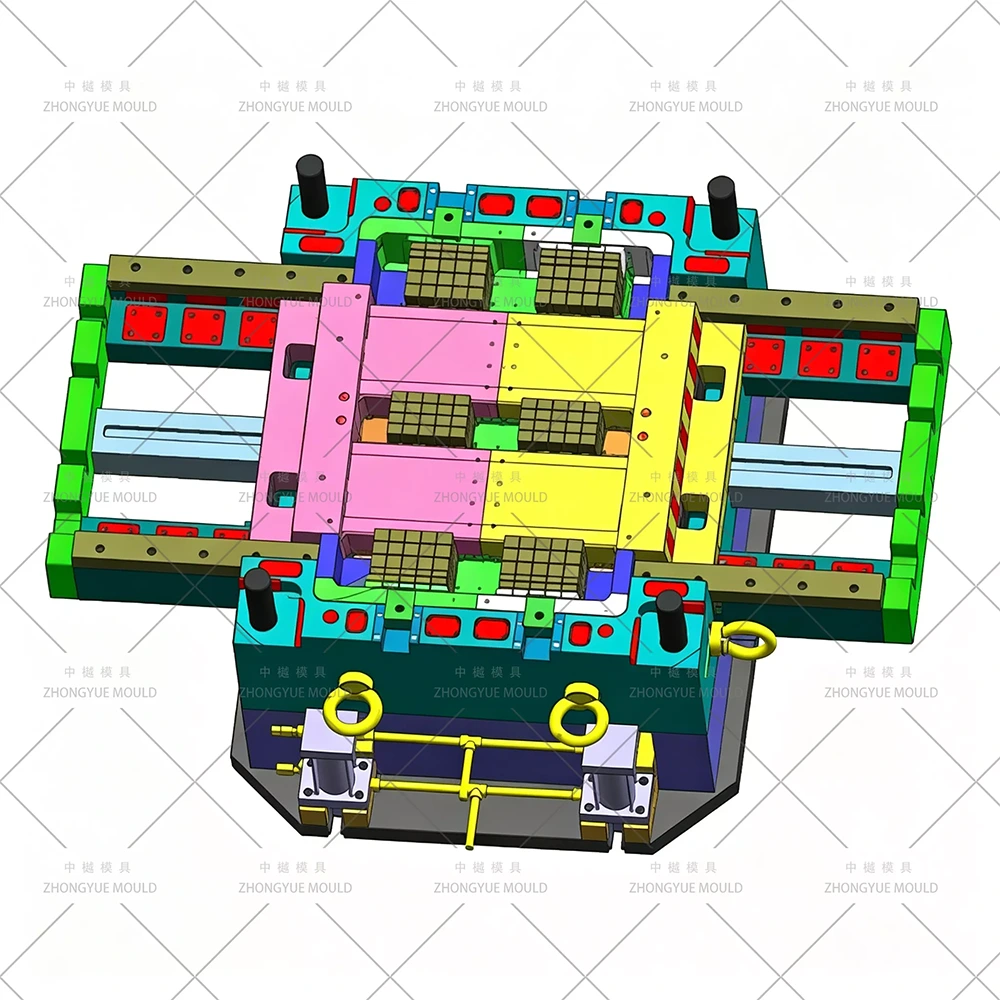

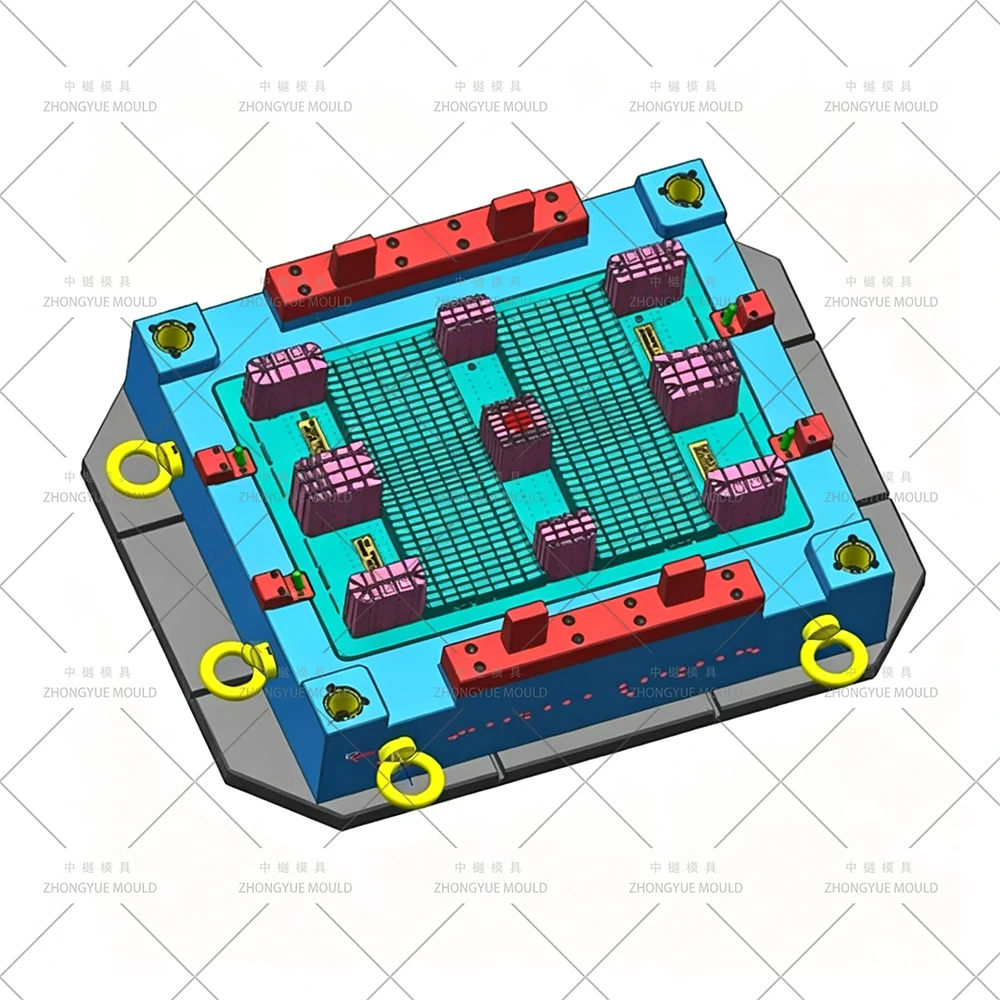

O desenho do palete, modelo 3D ou amostra é revisado antes do projeto do molde. O convés, as nervuras, as pernas de apoio, as aberturas dos garfos, os ângulos de inclinação, as posições das comportas, os canais de resfriamento e o sistema de ejeção são verificados durante esta etapa.
Para projetos que requerem simulação, as condições de enchimento e resfriamento podem ser revisadas antes da usinagem. A análise pode ajudar a identificar potenciais desequilíbrios de enchimento, linhas de solda, armadilhas de ar e outros problemas de moldagem.

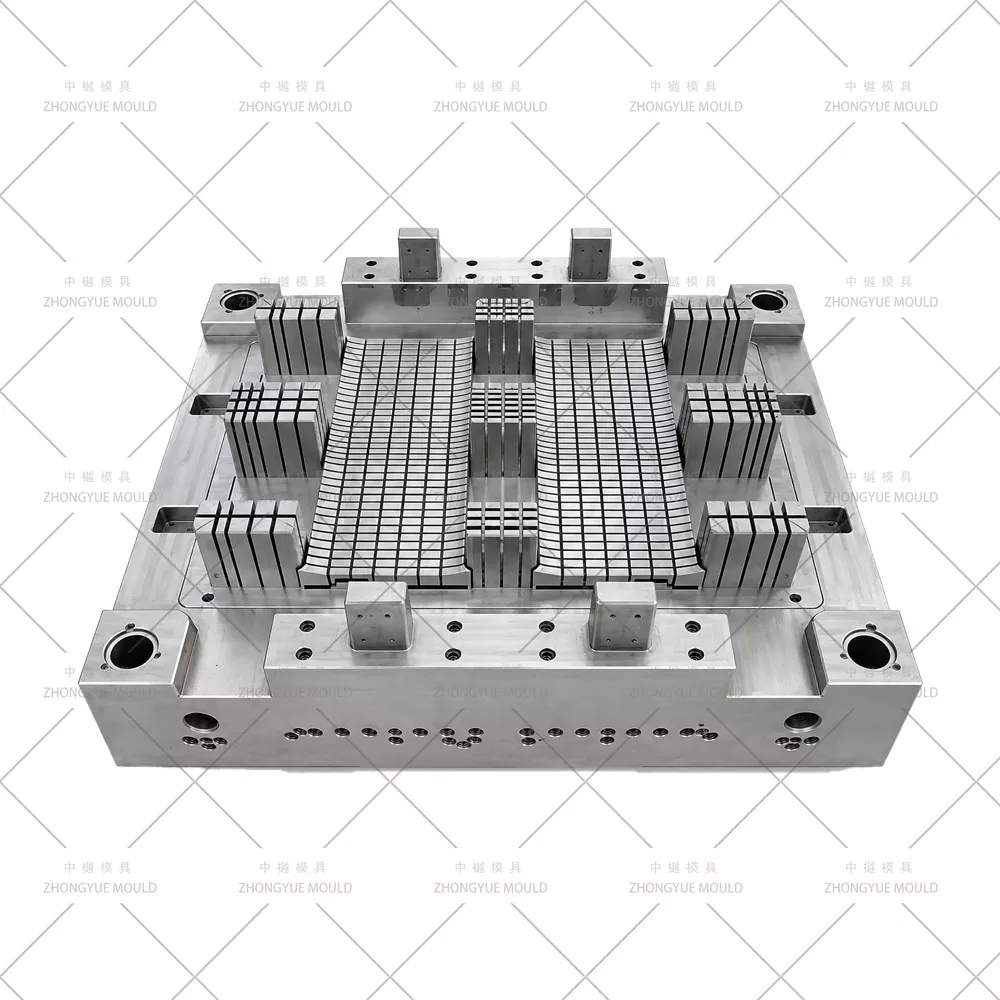

Núcleo, cavidade, insertos e outros componentes do molde são usinados de acordo com os desenhos aprovados e dados 3D. Usinagem CNC, EDM, corte de fio, perfuração, retificação e outros processos são selecionados de acordo com os requisitos dos componentes.
Após a usinagem, os componentes do molde são montados e verificados. Circuitos de resfriamento, componentes do corredor, ações laterais, sistemas ejetores, componentes de guia e abertura do molde são inspecionados antes do primeiro teste.

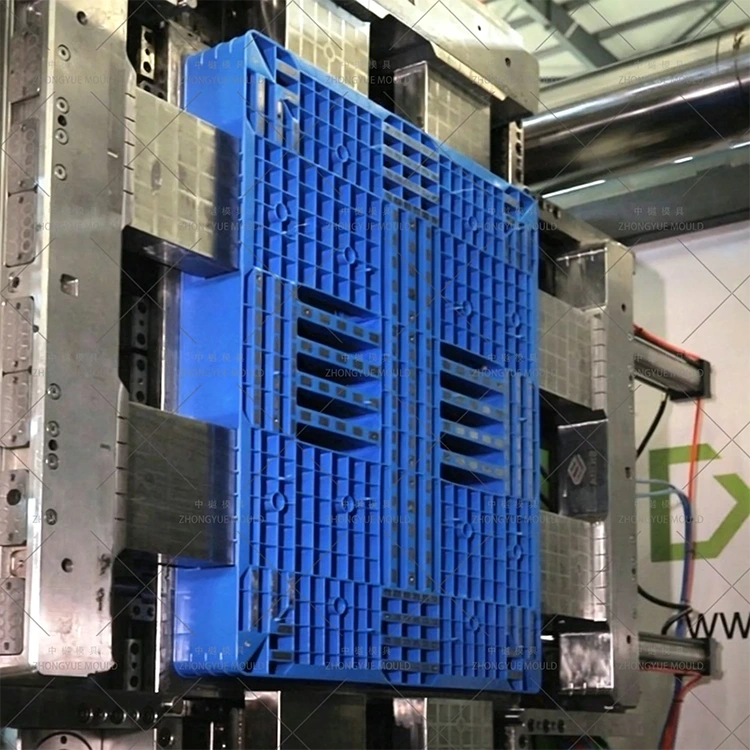

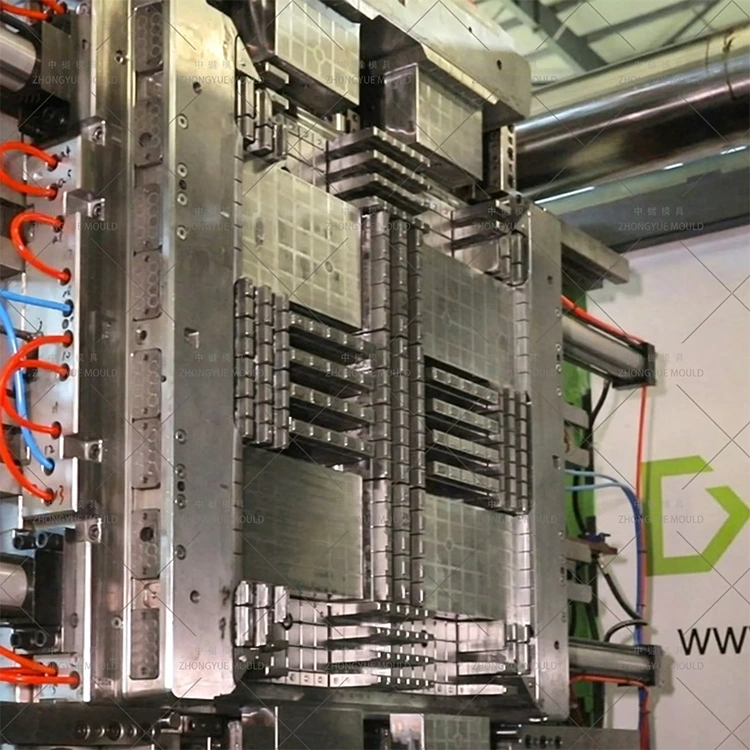

O primeiro teste de molde é usado para verificar a operação do molde e as amostras moldadas iniciais. Dimensões, aparência, enchimento, desmoldagem, ejeção e outros itens de inspeção acordados podem ser revisados antes de ajustes adicionais.

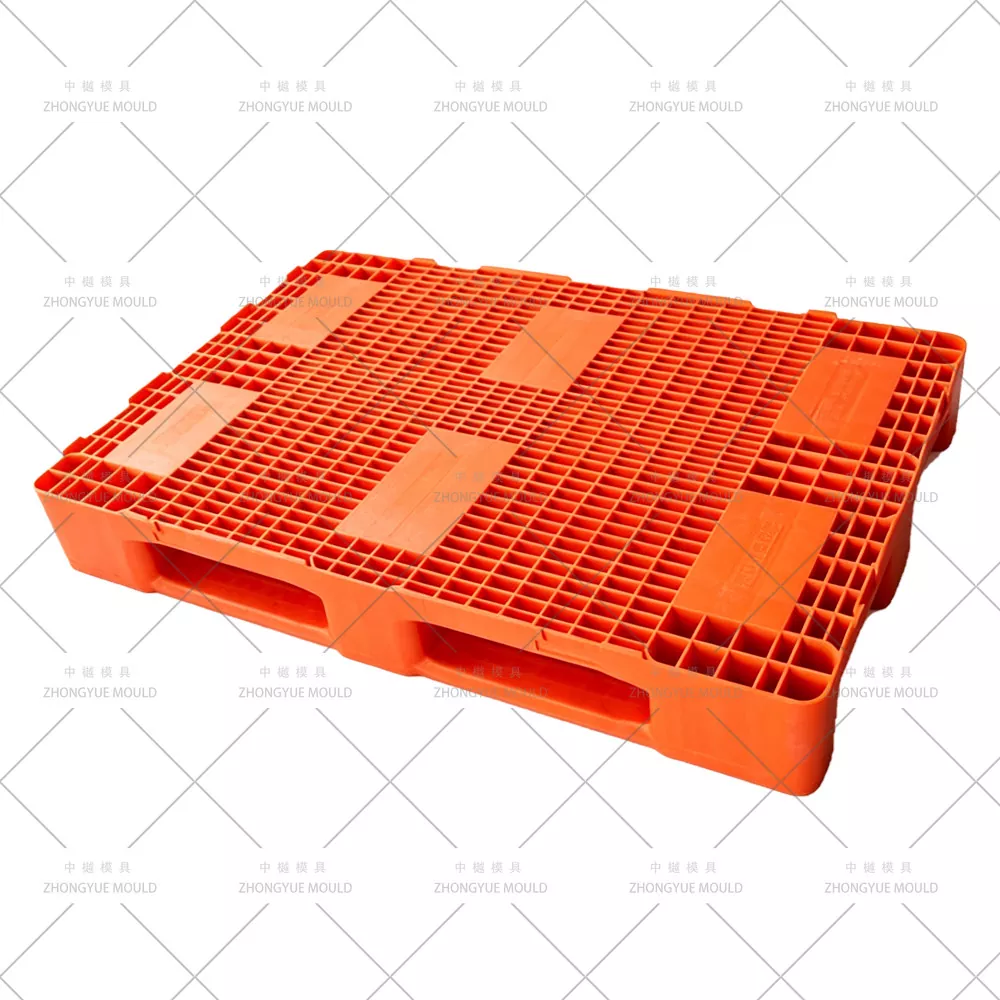

Paletes de plástico de quatro vias são usados onde é necessário o acesso de empilhadeiras ou paleteiras de múltiplas direções. A estrutura do palete pode ser selecionada de acordo com o equipamento de manuseio, método de armazenamento, requisitos de carga e condições de serviço pretendidas.
A inspeção do molde é realizada durante a usinagem, montagem e produção experimental. Dependendo dos requisitos do projeto, a inspeção pode incluir documentação do aço, dimensões dos componentes, precisão da montagem, circuitos de refrigeração, movimento de ejeção, abertura e fechamento do molde e amostras T1.
Registros de inspeção, relatórios dimensionais e informações de teste podem ser fornecidos de acordo com os requisitos acordados do projeto.
A ZHONGYUE MOLD desenvolve moldes de paletes personalizados a partir de desenhos de clientes, modelos 3D, amostras físicas ou especificações técnicas. A estrutura do molde é revisada de acordo com as dimensões do palete, material, requisitos de carga, volume de produção, máquina injetora e vida útil esperada do molde.
Para cotação e revisão de engenharia, os clientes podem fornecer dimensões do palete, estrutura, material, quantidade de produção esperada, requisitos de vida útil do molde e informações sobre a máquina de injeção. Um desenho 2D, um arquivo 3D ou uma amostra física também podem ser usados como base para o desenvolvimento do molde.
Depois de revisar as informações do projeto, a especificação do molde pode ser confirmada, incluindo aço do molde, base do molde, sistema de canal, arranjo de comporta, sistema de resfriamento, sistema de ejeção e cronograma T1 estimado.

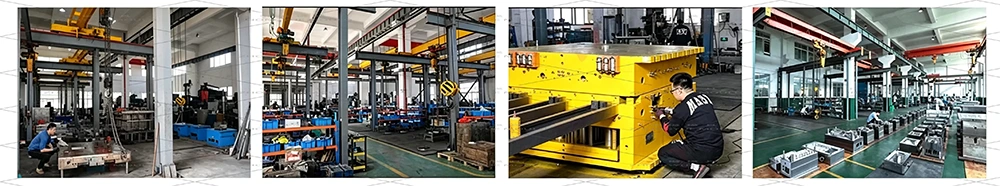

ZHONGYUE MOLD é um fabricante de moldes de injeção de plástico com sede em Huangyan, Taizhou, Zhejiang, China. A empresa desenvolve e fabrica moldes de injeção para produtos automotivos, domésticos, eletrodomésticos, logística e outros produtos plásticos.
Para projetos de moldes de grande formato, o processo de produção abrange projeto de moldes, seleção de materiais, usinagem CNC e EDM, montagem, moldagem experimental, inspeção e suporte ao projeto.
É um molde de injeção utilizado para fabricar paletes de plástico que permite a entrada de empilhadeiras ou paleteiras em quatro direções. A estrutura do molde depende do design do palete, da construção do deck e das aberturas de entrada.
PP e HDPE são comumente usados para paletes de plástico. O plástico reciclado também pode ser considerado quando atende aos requisitos do projeto de paletes e do processo de produção.
Os tamanhos comuns incluem 1200 × 800 mm e 1200 × 1000 mm. Outras dimensões podem ser desenvolvidas conforme desenho, modelo 3D ou amostra do cliente.
P20, 718H, H13, S136 e outros aços para moldes adequados podem ser selecionados de acordo com o volume de produção, material, estrutura do molde, requisitos de superfície e vida útil esperada.
O prazo de entrega típico do T1 é de aproximadamente 45 a 60 dias. O cronograma real depende do tamanho do molde, estrutura, aço, sistema de canal, projeto de resfriamento, ações secundárias e requisitos do projeto.
Um desenho de palete, modelo 3D, amostra física, dimensões, material, requisitos de carga, volume de produção, vida útil do molde e informações da máquina injetora podem ser usados para avaliação do projeto.
Se você estiver adquirindo um molde para um palete de plástico de quatro vias, envie à ZHONGYUE MOLD seu desenho de palete, modelo 3D, amostra ou requisitos técnicos. Podemos revisar a estrutura do produto e as condições de produção e fornecer a especificação e cotação do molde correspondente.
