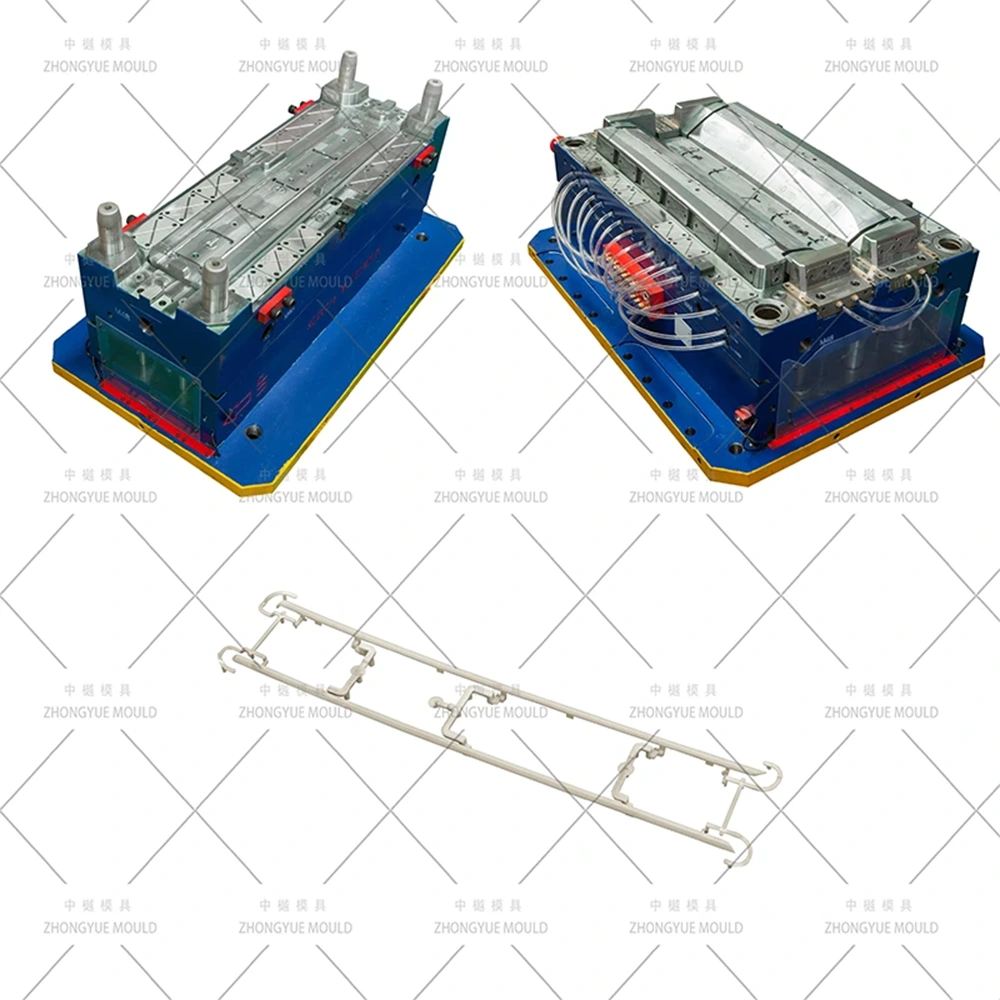

Os acabamentos internos e externos automotivos - como guarnições dos pilares A/B/C, molduras das janelas, acabamentos dos cintos das portas e embaladeiras - não apenas determinam a qualidade visual do veículo, mas também afetam diretamente a vedação da carroceria e a precisão da montagem. Como essas peças são normalmente longas, de paredes finas e apresentam saliências de clipes de encaixe complexos ou abas de montagem na parte traseira, a moldagem por injeção convencional é altamente propensa a empenar, arquear e marcas visíveis de afundamento. Portanto, utilizando um sistema de alta precisãoMolde de guarnições automotivasé a base fundamental para garantir a estabilidade dimensional e reduzir os tempos do ciclo de produção.
Abaixo estão as principais especificações técnicas dos moldes de acabamento automotivo fabricados pelaMolde Co. de Taizhou Zhongyue, Ltd., organizado para referência rápida de compras:
| Parâmetro/Item | Especificações e opções |
| Nome do Molde | Tira de acabamento automotivo / molde de injeção de enfeite (molde de acabamento automotivo) |
| Aço Cavitário | 718H (HRC 33–38) ou 2738HH para texturização; S136 (HRC 48–52) para espelho cromado |
| Núcleo de Aço | 718H, P20 ou H13 (nitretado) |
| Slides e elevadores | Aço ferramenta H13 nitretado ou SKD61 |
| Padrão de base de molde | LKM, DME, HASCO ou padrão autoprojetado (Peso: 0,8T – 3,5T) |
| Configuração da Cavidade | 1×1 (cavidade única), 1+1 (par simétrico esquerda/direita), 2+2 ou 4 cavidades |
| Sistema de corredor | Câmara Fria Balanceada (ramo Y) ou Câmara Quente (YUDO/Synventive open drop) |
| Tipo de portão | Portão Submarino Oculto (Latente), Portão em Ventilador ou Portão Direto Hot Drop na face traseira |
| Sistema de ejeção | Pinos ejetores + pequenos elevadores angulares + mini mecanismos deslizantes hidráulicos |
| Acabamento de superfície | Cavidade VDI 27–36 grão de couro fosco / textura MT; Polidor de espelho S136 SPI A1/A2 |
| Polímeros para Moldagem | PP-T20 (preenchido com talco), ABS, PC+ABS, TPO (preto externo), ABS para revestimento |
| Programas de design | UG NX, CATIA, SolidWorks, Autodesk Moldflow Insight |
| Perfil de tolerância | Geral: ±0,05 mm; Passo do clipe: ±0,1 mm; Curvatura: ≤0,3–0,5 mm por 500 mm de comprimento |
| Prazo de produção | 30–50 dias (desde a aprovação do projeto do molde 3D até amostras de teste T1) |
Para abordar as vulnerabilidades geométricas naturais de peças automotivas longas e finas, devem ser implementadas medidas específicas de projeto estrutural:
• Layouts simétricos de múltiplas cavidades: A maioria dos acabamentos automotivos são peças simétricas à esquerda e à direita (por exemplo, pilares A do lado do motorista e do passageiro). A utilização de um layout de cavidade 1+1 combinado com uma ramificação Y fria balanceada ou canal de queda quente garante tempos de enchimento idênticos e pressões de injeção uniformes em ambas as cavidades.
• Porta Submarina Oculta:Para garantir uma aparência visível impecável (superfície A) livre de vestígios de comportas, o molde utiliza comportas submarinas ou latentes. Eles são projetados no flange interno ou nas nervuras estruturais posteriores e são projetados para autocortar automaticamente após a separação do molde.
• Mecanismos avançados de levantamento e deslizamento:As peças de acabamento contêm dezenas de saliências estruturais de clipes de encaixe na face traseira. O molde incorpora mini elevadores angulares e corrediças hidráulicas fabricadas em aço H13 nitretado para limpar suavemente esses cortes complexos sem causar marcas de arrasto ou deformação da peça.
• Compensação precisa de encolhimento:Materiais como polipropileno com 20% de talco (PP-T20) apresentam variações de contração direcional (~0,8–1,3% na direção do fluxo e ~1,0–1,5% na direção transversal). As dimensões da cavidade do molde são dimensionadas de forma não uniforme durante o projeto para evitar arqueamento longitudinal a longo prazo.
• Circuitos de resfriamento zoneados:O resfriamento desequilibrado causa empenamentos severos em peças delgadas. O molde incorpora canais de resfriamento profundos e independentes (∅6–10 mm) ao longo do comprimento da cavidade, complementados por inserções de cobre-berílio (BeCu) próximas a saliências de montagem espessas para acelerar a dissipação de calor.
Acabamentos automotivosrequerem resinas plásticas especializadas e tratamentos de superfície de aço para moldes correspondentes, dependendo de sua localização e função estética:
• Componentes com textura fosca interna:Peças como guarnições dos pilares A/B/C e placas de proteção das soleiras das portas exigem baixo brilho e resistência a arranhões. Normalmente são moldados em PP-T20 ou ABS. O aço pré-endurecido 718H ou 2738HH é escolhido para que a cavidade do molde responda de maneira ideal ao ataque químico com ácido ou à texturização a laser, alcançando um grão de couro VDI 27–36. Os ângulos de inclinação devem ser abertos generosamente (mínimo 1,5° por classe VDI) para evitar arranhões durante a ejeção.
• Peças Exteriores Alto Brilho e Cromadas:Peças como bordas de janelas ou detalhes da grade do radiador utilizam TPO, PC + ABS ou ABS de grau de revestimento. Eles exigem cavidades de aço inoxidável S136 totalmente endurecidas e polidas manualmente até obter um acabamento espelhado SPI A1/A2. Qualquer vazio microscópico no aço é ampliado após a galvanoplastia, tornando obrigatório a pureza do aço premium e o polimento especializado em salas limpas.
Antes de qualquer bloco de aço ferramenta ser cortado, são realizadas análises de validação digital para minimizar erros de projeto e alterações de engenharia em estágio final:
Revisão de DFM (Design para Manufaturabilidade)
Este estágio avalia a consistência da espessura da parede (idealmente entre 2,0 e 3,0 mm para cortes automáticos), acessibilidade ao rascunho, posicionamento da linha de partição e folgas do curso do elevador para interceptar possíveis marcas de afundamento ou disparos curtos antecipadamente.
Análise de simulação de Moldflow
1. Simula a propagação frontal do fundido para estabelecer os melhores locais de comporta, empurrando os coletores de ar e as linhas de solda para os flanges traseiros ocultos.
2. Calcula os requisitos de força de fixação para eliminar o flash da linha de partição em injeções longas e de alta pressão.
3. Realiza análises volumétricas de contração e deflexão para prever tendências de arqueamento, permitindo que os projetistas apliquem ajustes de contra-deformação diretamente na geometria do molde.
Nosso escopo de fabricação cobre toda a gama técnica dos principais perfis de acabamento automotivo interno e externo:
| Tipo de componente | Substratos Comuns | Foco principal no design do molde |
| Enfeite Pilar A/B/C | PP-T20, ABS | Layout de cavidade 1+1 L/R; textura uniforme de couro fosco VDI; levantadores de clipes complexos; sub-gate oculto. |
| Acabamento envolvente da janela | Exterior TPO, ABS cromado | Blocos de cavidade S136; controle de linha de partição ultrapreciso para evitar flash; aço resistente à abrasão para formulações de TPO. |
| Placa de desgaste / chute | PP+EPDM, ABS | Gravação de textura de alto desgaste; resfriamento equilibrado para transições de costelas grossas para finas; Configurações de 1+1 ou 2 cavidades. |
| Acentos brilhantes da grade | ABS de grau de galvanização | Cavidade de polimento espelhado SPI A1; caminhos de corrida sem hesitação; linhas de testemunha mínimas; configurações de cavidade única. |
| Trilho de teto / acabamento do pára-brisa | TPO,PP+EPDM-T20 | Estabilização de faixa fina e delgada; múltiplas zonas de resfriamento para evitar arqueamento; alinhamento preciso para uma correspondência perfeita da lacuna do corpo. |
Fundada em 2015,Molde Co. de Taizhou Zhongyue, Ltd.é um fabricante e fornecedor chinês de moldes de injeção de alta tecnologia localizado em Huangyan, Taizhou, província de Zhejiang - amplamente reconhecida como a "Cidade de Moldes da China". Nossa moderna unidade de produção cobre uma área de mais de 10.000 metros quadrados.
Impulsionada por nossa filosofia central, “A qualidade faz o futuro, o foco cria o profissional”, a Zhongyue fornece soluções abrangentes de ponta a ponta, incluindo projeto e fabricação de moldes de plástico, suporte ao desenvolvimento de produtos e moldagem por injeção para produção em massa. Mantemos um departamento de engenharia altamente estável, onde mais de 70% dos nossos principais técnicos possuem mais de 10 anos de experiência direta no setor. A empresa possui certificação de gerenciamento de qualidade ISO 9001 e opera centros de usinagem CNC de alta velocidade, máquinas EDM de precisão e máquinas de medição por coordenadas (CMM) para atender aos rígidos padrões de ferramentas de exportação de fornecedores internacionais de peças automotivas de nível 1 e OEMs.
A Zhongyue Mold aplica um gerenciamento rigoroso de marcos a cadaMolde de guarnições automotivasprojeto:
1. Início do projeto e revisão do DFM (Dias 1 a 3): Revisão técnica dos dados das peças, determinação das linhas de partição, posicionamento da porta e layouts dos slides, seguida pela entrega de um relatório abrangente do DFM.
2. Moldflow e projeto de estrutura 3D (dias 4 a 12): execução de simulações de moldagem por injeção para otimizar padrões de preenchimento. Geração de modelos completos de montagem 3D (UG NX / CATIA) para aprovação do cliente final.
3. Usinagem de ferramentas de precisão (Dias 13 a 35): Execução de desbaste e acabamento CNC de alta velocidade, perfuração profunda para linhas de água de resfriamento, EDM para recessos de clipes finos e texturização final VDI especializada ou polimento espelhado manual S136.
4. Teste de molde T1 e validação dimensional (dias 36 a 42): execução do teste inicial de molde em nossas prensas internas de moldagem por injeção. Captura de vídeos de amostragem ao vivo, geração de relatório dimensional completo do CMM e envio de amostras plásticas T1 gratuitas ao cliente via correio expresso.
5. Ajuste de Moldes e Embalagem para Exportação (Dias 43–50): Implementação de pequenos ajustes com base na verificação da amostra. Aplicação de revestimentos antiferrugem, embalagem do molde em uma caixa de exportação de madeira livre de fumigação e envio junto com esquemas de engenharia e um pacote de peças de reposição personalizadas de 5%.
Q1: Sua fábrica pode construir peças de acabamento simétricas esquerda (L) e direita (R) em um único molde?
R: Sim. A maioria das guarnições de pilares simétricas, embaladeiras e acabamentos na linha da cintura das janelas são projetados em uma configuração de cavidade 1+1 (ou 2+2 para tiras pequenas). Isso garante tempos de ciclo, propriedades de material e consistência de cores idênticos entre ambas as peças, ao mesmo tempo que duplica a produção por disparo.
Q2: Como evitar que tiras de acabamento de plástico longas e delgadas se deformem ou se curvem após a ejeção?
R: Nós neutralizamos o arqueamento realizando análises abrangentes de empenamento do Moldflow durante a fase de projeto. Aplicamos uma escala de contração não uniforme com base no grau de resina específico (por exemplo, PP-T20) e integramos vários circuitos de resfriamento independentes e zoneados (defletores e borbulhadores) para equalizar a contração térmica no núcleo e na cavidade.
Q3: Qual aço ferramenta você recomenda para peças de acabamento externo cromadas de alto brilho?
R: Recomendamos estritamente aço inoxidável S136 totalmente endurecido (tratado termicamente até HRC 48–52). O S136 fornece a densidade do material e a resistência à corrosão necessárias para obter um polimento espelhado SPI A1/A2 impecável, garantindo que as peças moldadas permaneçam livres de corrosão ou ondulações na superfície após a galvanoplastia.
P4: Que nível de transparência vocês oferecem aos compradores durante a fase de fabricação da ferramenta?
R: Mantemos uma comunicação de rastreamento clara. Os engenheiros de projeto fornecem relatórios de progresso semanais detalhados, apoiados por fotos e vídeos de alta resolução das etapas de usinagem ativas. Para testes de moldes T1/T2, oferecemos suporte a links de streaming de vídeo ao vivo para que sua equipe possa observar o processo de teste e ejeção em tempo real.
Q5: Qual é a sua garantia padrão e pacote de suporte de componentes para moldes de exportação?
R: Oferecemos uma garantia abrangente de 1 ano junto com garantias certificadas de vida útil da ferramenta (por exemplo, mínimo de 500.000 disparos para aço 718H). Além disso, enviamos cada molde com um pacote extra de peças sobressalentes críticas de 5% (incluindo pinos ejetores, molas de elevação e vedações internas) gratuitamente para evitar paradas de produção.
• Competência Automotiva Especializada:Anos de experiência comprovada no desenvolvimento de pára-choques grandes, conjuntos de painéis de instrumentos, acabamentos de pilares e faixas brilhantes de alta aparência.
• Fabricação Interna Integrada:Todas as fases – desde a geração de DFM e simulações de Moldflow até usinagem CNC, polimento e moldagem de trilha – são executadas sob o mesmo teto para controlar custos e prazos de entrega.
• Integridade certificada da cadeia de suprimentos:Fornecemos aços para ferramentas certificados e rastreáveis (como LKM genuíno, ASSAB ou Groeditz) e configurações de câmara quente (YUDO, Synventive) respaldadas por certificações de materiais.
• Suporte logístico compatível com exportação:Fornecemos caixas de madeira totalmente compatíveis e livres de fumigação, esquemas de engenharia em inglês, manuais detalhados de operação de moldes e registros de tratamento térmico rastreáveis.
Um projeto projetado e de alta precisãoMolde de guarnições automotivasequilibra a estética cosmética imaculada com a confiabilidade mecânica de longo prazo durante a produção de alto volume.Molde Co. de Taizhou Zhongyue, Ltd.combina sistemas avançados de engenharia, infraestrutura de ferramentas especializada da Huangyan e protocolos rigorosos de verificação de qualidade para proteger suas linhas de montagem contra defeitos comuns de moldagem, como marcas de flash, empenamento e afundamento.
Pronto para otimizar seu próximo programa de moldagem automotiva? Por favorContate-noshoje, enviando seus modelos 3D de componentes de acabamento e volumes anuais desejados. Nosso escritório de engenharia fornecerá uma revisão abrangente do DFM e uma cotação comercial formal e competitiva dentro de 24 a 48 horas úteis. Vamos elevar sua precisão de fabricação juntos.
-
