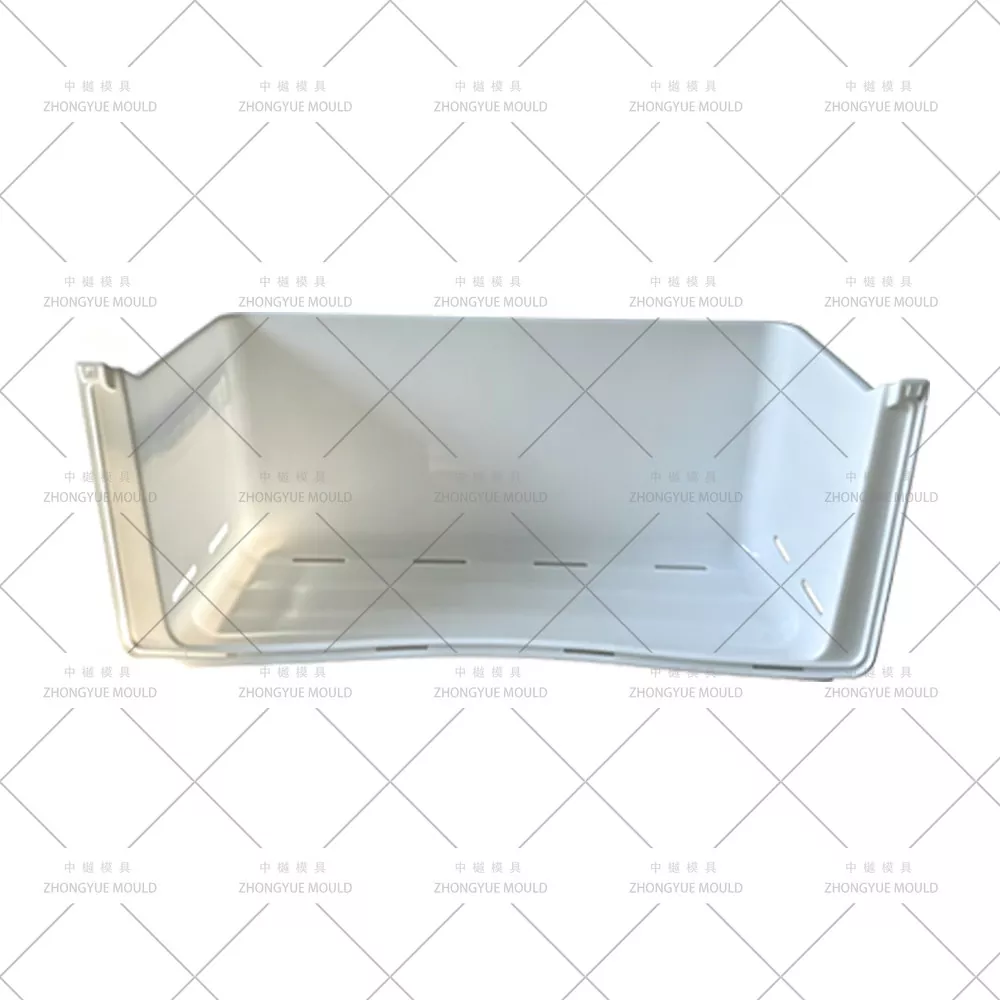

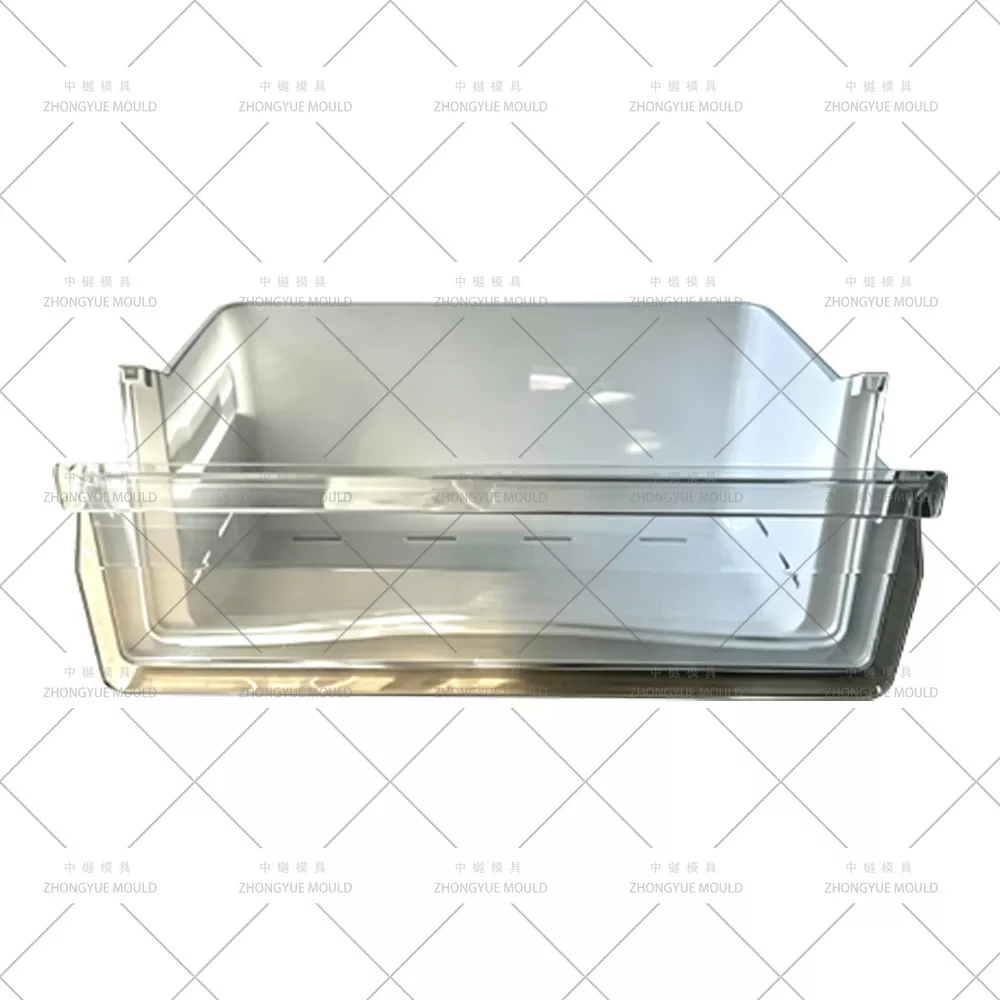

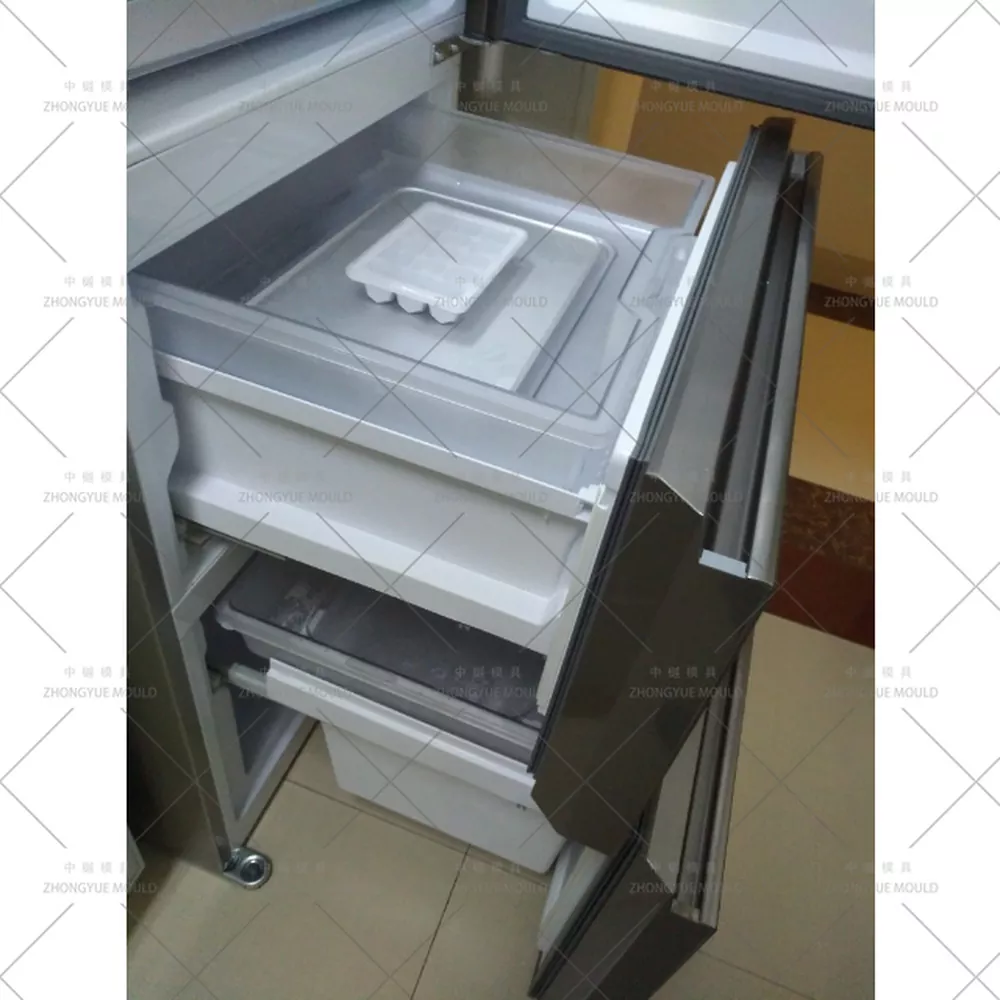

Fabricar um molde de plástico para gabinete de refrigerador moderno é muito mais complexo do que moldar uma simples caixa de plástico. Esses componentes exigem precisão absoluta, perfeição estética e integridade estrutural. Na Zhongyue Mould, nos especializamos na engenharia de moldes de injeção para gabinetes de refrigeradores que navegam em geometrias complexas - de superfícies arqueadas e fivelas multidirecionais a saias estreitas - garantindo uma produção impecável e fácil moldagem sem danificar delicados materiais PS transparentes.
|
Nome do Molde |
Molde de gabinete de geladeira de plástico |
|
|
Medição do molde |
P20,2738,718H,NAK80,2316,S136,H13,etc. |
|
|
Base de Molde |
Feito por si mesmo, LKM, DME, ASSAB |
|
|
Cavidade |
Único/múltiplo |
|
|
Corredor |
Câmara fria e câmara quente |
|
|
Marca Hot Runner |
Mestre, HUSKY, YUDO, etc. |
|
|
Software Degsin |
UG: Aoto CAD e assim por diante |
|
|
Vida do molde |
50-100 milhões de tiros/5-6 anos, mesmo em 10 anos em boa manutenção |
|
|
Tempo T1 |
45-60 dias |
|
|
Material Plástico |
PC ABS |
|
|
Tipo de portão |
Pinpoint Gate, Edge Gate, Sub Gate, Film Gate, Valve Gate, Open Gate, etc. |
|
|
Tratamento de superfície de molde |
EDM, textura, polimento de alto brilho |
|
|
Sistema de Qualidade |
ISO9001 |
|
|
Código HS |
8480719090 |
|
|
Origem |
Huangyan ZhejiangChina |
|
|
Pacote |
Caixa de madeira |
|
|
Material do molde |
Dureza |
Vida do molde |
|
P20 |
CDH 28-33 |
>300.000 fotos |
|
718 |
CDH 33-36 |
>500.000 fotos |
|
H13 |
HRC >43 |
>800.000 fotos |
|
2344 |
FCC >48 |
>800.000 fotos |
|
S136 |
HRC 48-52 |
>1.000.000 de fotos |
Faça seu próximo projeto de Molde para Geladeira brilhar!
Os gabinetes frigoríficos apresentam estruturas de peças complexas que apresentam desafios significativos de desmoldagem. Nossa equipe de engenharia supera isso por meio de projetos mecânicos inovadores:
|
Recurso / Sistema |
Vantagem técnica e lógica de design de Zhongyue |
|
Desmoldagem Híbrida |
Desafio: Vários cortes inferiores na frente, nas laterais e nas paredes internas. Solução: Um sistema sincronizado que combina controles deslizantes de molde fixos, controles deslizantes laterais e um mecanismo de pressão oblíquo garante a ejeção de peças PS complexas sem danos. |
|
Controle deslizante frontal |
Design: Estrutura integral para máxima resistência. Estética: A ranhura deslizante está estrategicamente escondida no assento para eliminar completamente as linhas testemunhais visíveis na superfície externa. |
|
Mecanismo deslizante lateral |
Design: pilar guia inclinado + design deslizante dividido. Benefício: Facilita a usinagem CNC e simplifica a manutenção futura sem comprometer a integridade estrutural. |
|

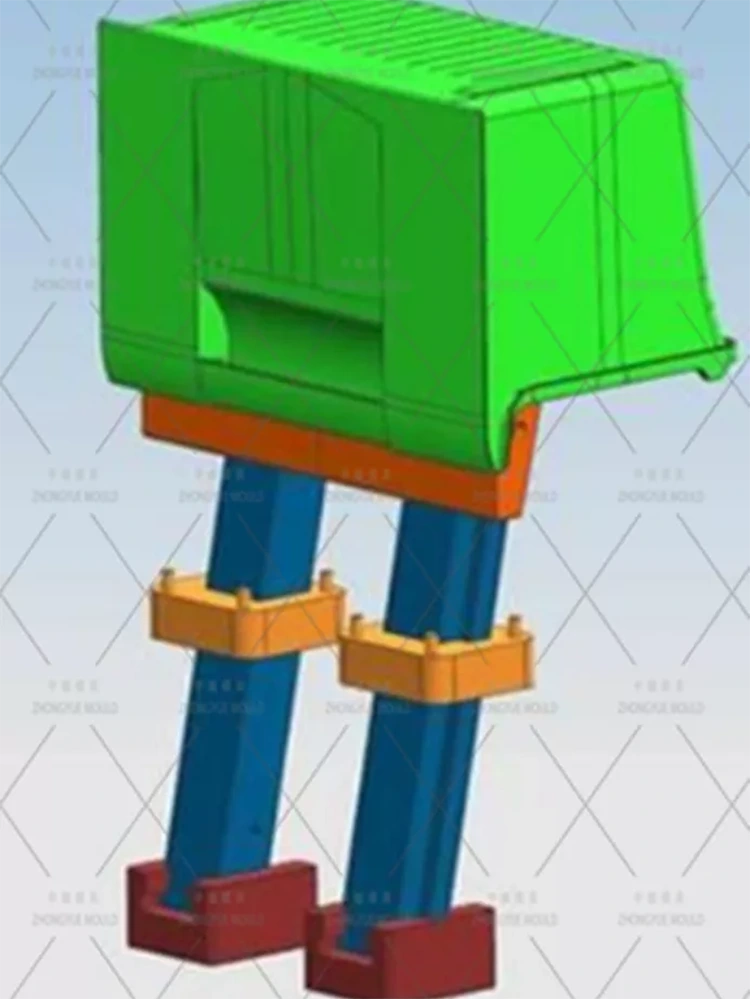

Mecanismo de impulso oblíquo |
Design: sistema de ranhura em T adaptado para fivelas de alça interna. Desempenho: Equipado com hastes duplas para movimentos perfeitamente equilibrados; as ranhuras angulares correspondem precisamente ao ângulo de inclinação da fivela. |
|
Sistema de ejeção avançado |
Design: Placa de pressão em forma de U de três peças com estrutura embutida. Função: Evita travamentos mecânicos, enquanto as hastes planas garantem movimento sincronizado para ejeção uniforme das peças. |
|
Dispositivo de quebra de vácuo |
Sistema: Unidades duplas de sopro integradas nos moldes móveis e fixos. Operação: é ativado sequencialmente na abertura do molde para evitar rachaduras induzidas por vácuo ou deformação da peça. |
|
Sistema de Câmara Quente |
Componente: Bico da válvula de agulha Mold-Master. Design do portão: Localização do portão rebaixado estrategicamente colocado para ocultar marcas de solda, garantindo uma superfície visível imaculada. |
|
Resfriamento conformado |
Canais: Circuitos independentes para o Molde fixo; canais internos em zigue-zague para blocos de pressão oblíquos. Benefício: garante dissipação de calor uniforme, evitando aquecimento cruzado e minimizando os tempos de ciclo. |
Para garantir uma vida útil prolongada do molde (excedendo 500.000 disparos) e precisão em nível de mícron, a seleção de materiais e os protocolos de usinagem são rigorosamente controlados:
Composição de aço de alta qualidade:
Placa de Molde Fixa: Aço Pré-endurecido 2711 para estabilidade.
Inserto de Molde Móvel: Aço 2311 para excelente polibilidade.
Componentes principais (deslizantes/empurrões oblíquos): Aço 2711 tratado com nitretação (profundidade de 0,15 mm, atingindo 50-52 HRC) para suprema resistência ao desgaste.
Base do Molde: Robusto Aço Médio Carbono 1050.
Alinhamento e montagem: A placa fixa integral e a estrutura da pastilha utilizam cavidades e saliências cônicas de 10° para um autoalinhamento perfeito durante a fixação.
Protocolo de usinagem de precisão:

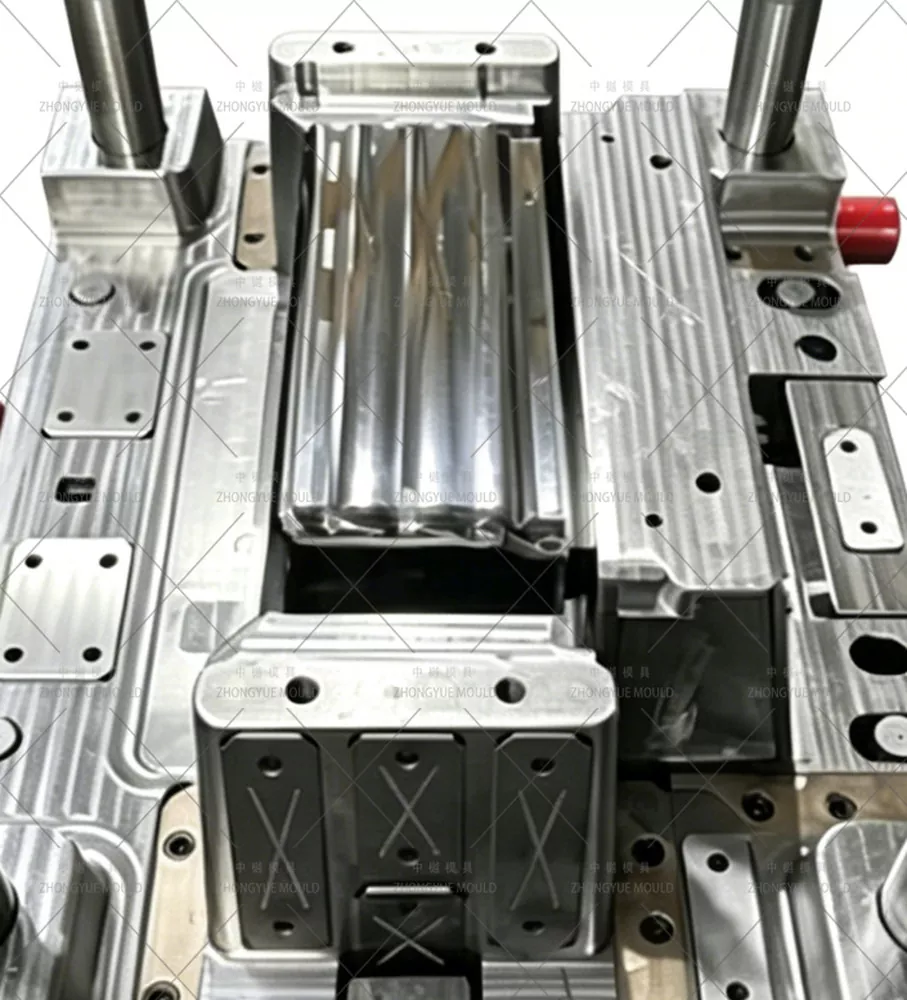

Acabamento inicial da montagem: Peças móveis críticas (núcleos, controles deslizantes) são montadas a seco antes do acabamento CNC final. Essa abordagem proativa elimina diferenças de etapas e garante uma integração perfeita das peças.

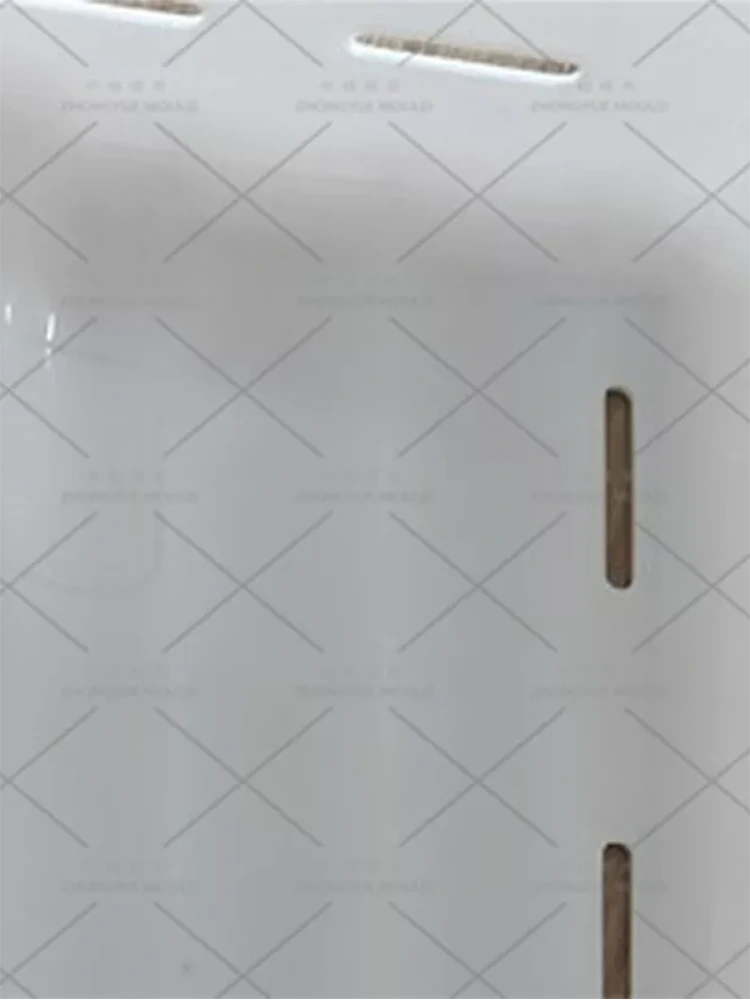

Texturização EDM: As placas de pressão passam por eletro-gravação simultânea para garantir texturas de superfície correspondentes e evitar linhas de separação visíveis no produto final.
Corte de fio: executado usando referências fornecidas pela NC para obter precisão de alinhamento em nível de mícron.
Nosso molde otimizado de duas placas funciona perfeitamente para maximizar a eficiência da sua produção:

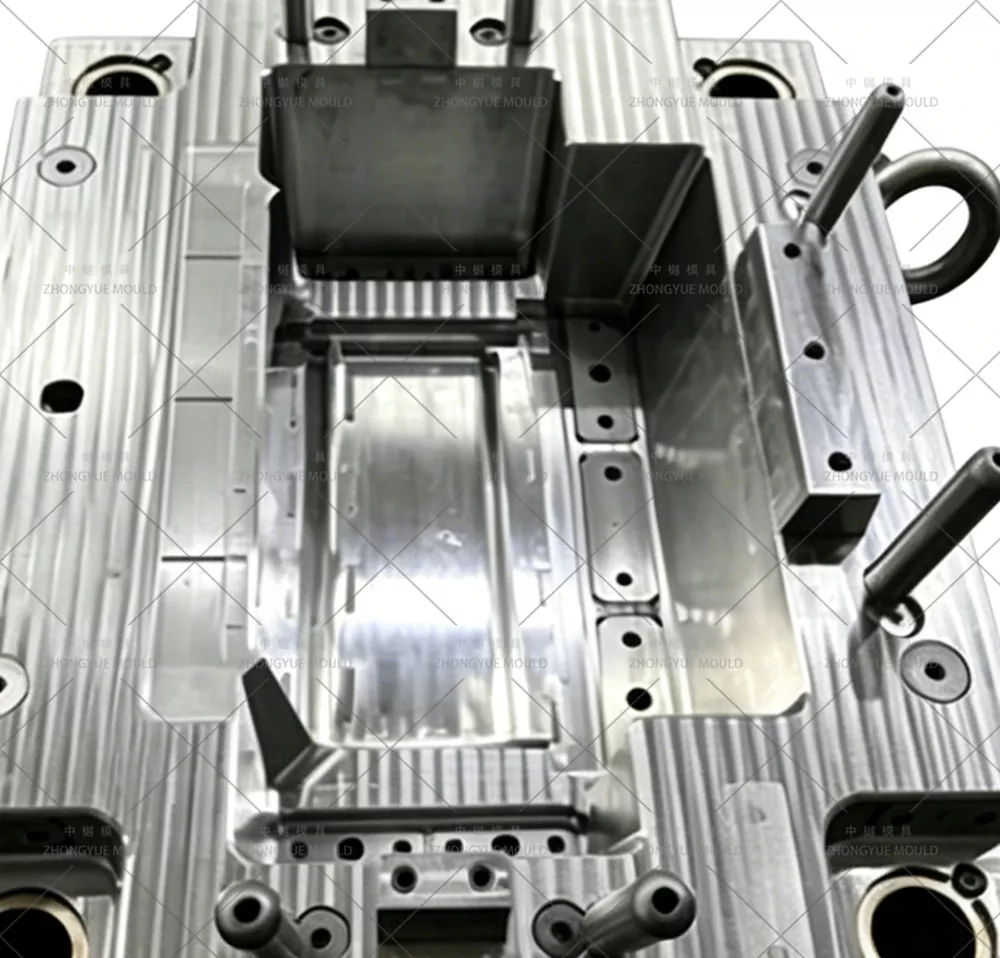

Injeção e resfriamento: O sistema de câmara quente Mold-Master injeta plástico derretido na cavidade. Simultaneamente, nossos canais de resfriamento conformados independentes solidificam rápida e uniformemente o material PS.
Abertura do molde: O molde móvel se retrai. Controles deslizantes de molde fixo, controles deslizantes laterais e mecanismos oblíquos iniciam o processo de desmoldagem sincronizado.
Ejeção: O ejetor da máquina de injeção engata o sistema de placa de pressão em forma de U de três peças, levantando com segurança o gabinete do refrigerador totalmente formado para fora da cavidade.
Reset: Todos os sistemas se retraem e retornam às suas posições originais, perfeitamente alinhados e prontos para o próximo ciclo de produção em alta velocidade.
Movido pela filosofia:
Zhongyue Mold é uma empresa líder na indústria de moldes de cobertura de ar condicionado por injeção de plástico. Nossa equipe altamente experiente de engenheiros e designers tem muitas décadas de experiência combinada em projeto e fabricação de moldes de cobertura de ar condicionado de plástico. Oferecemos um serviço abrangente, especializado na produção de moldes de cobertura de ar condicionado de alta qualidade e alta precisão. Também auxiliamos vários clientes na personalização de vários tipos de linhas de moldagem de tampas de ar condicionado de plástico.
Também podemos oferecer assistência abrangente na gestão do seu processo de produção. O departamento de compras adquirirá matérias-primas de alta qualidade, enquanto o departamento técnico selecionará a fórmula plástica apropriada. De acordo com os parâmetros dos requisitos de vida útil do molde da tampa do ar condicionado de plástico e posicionamento de mercado, selecionaremos os parâmetros, estrutura, etc. da tampa do ar condicionado de plástico mais adequados. Nossa extensa capacidade de produção nos permite entregar tampas de ar condicionado de plástico prontamente, a preços competitivos e com qualidade garantida.
