Molde de plástico para geladeira

A maçaneta da porta do refrigerador é um componente estético e funcional crítico, integrando a coluna e a maçaneta em uma única unidade. Na Zhongyue Mould, fornecemos moldes de plástico para refrigeradores de alta precisão, projetados para produção em massa de alças de freezer e compartimentos conversíveis.

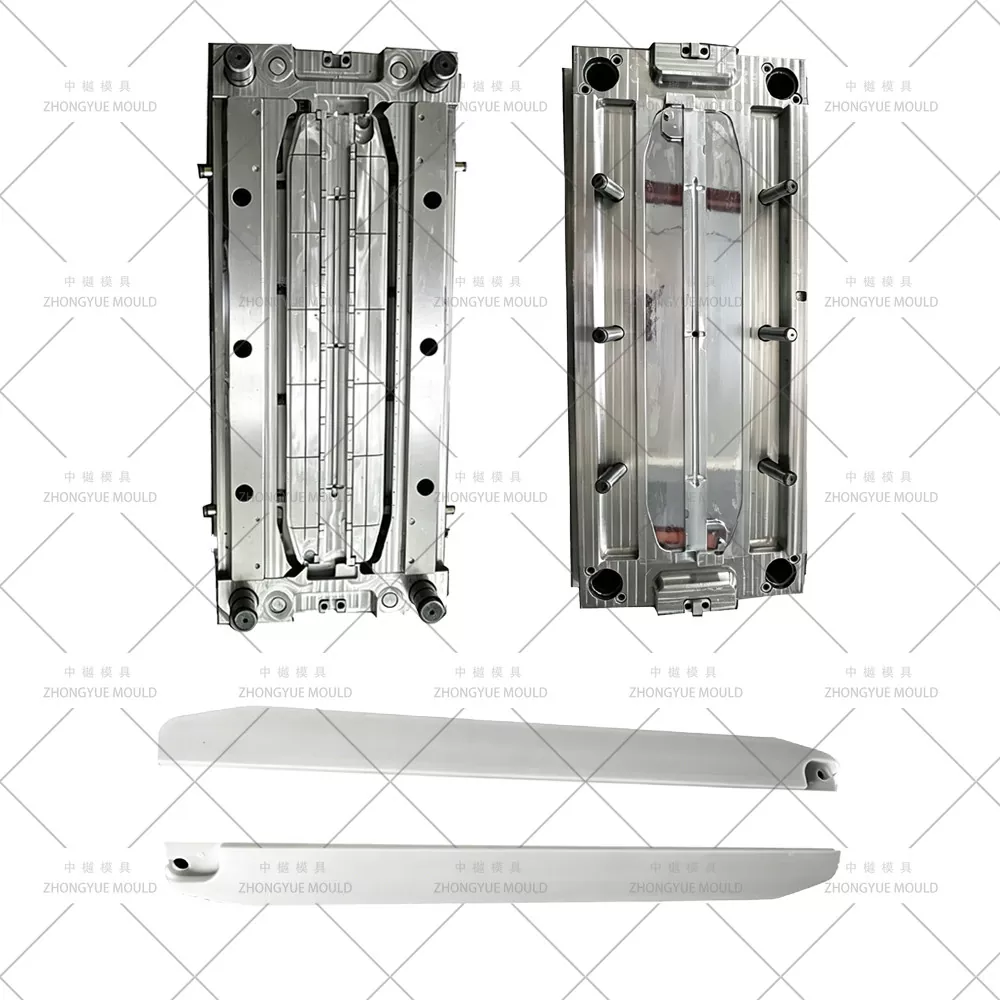

Utilizando a avançada tecnologia 1-Mold-2-Cavities, nossos moldes permitem que os fabricantes produzam dois designs de alças diferentes simultaneamente em um único ciclo. Esta abordagem melhora significativamente a eficiência da produção e reduz os custos de fabricação, ao mesmo tempo que mantém os rigorosos padrões de aparência exigidos pela indústria de eletrodomésticos.

Desafio técnico: por que lidar com moldes é difícil

As maçanetas das portas das geladeiras são classificadas como peças longas, de paredes finas e geometrias complexas. Os principais desafios incluem:

Qualidade da superfície: Não são permitidas marcas de entrada, marcas de solda, bolhas ou arranhões.

Geometria complexa: os recursos incluem recortes profundos (até 14,3 mm), nervuras de reforço, janelas de exibição e superfícies curvas.

Precisão dimensional: As superfícies de contato (S1 e S2) devem ser perfeitamente planas para se conectarem perfeitamente com a estrutura da porta.

Fluxo de material: Com comprimentos superiores a 900 mm (para alças de freezer) e espessuras médias de parede de 1,8 mm, é fundamental manter o equilíbrio do fluxo de material fundido em uma longa distância.

Solução de engenharia de Zhongyue

Para superar esses desafios, implementamos um design robusto de molde com foco em três tecnologias principais: Gating, Cooling e DeMoulding.

1. Sistema de câmara quente com válvula sequencial (linhas de solda zero)

Para evitar linhas de solda feias na superfície visível do cabo, empregamos um sistema de câmara quente com válvula de agulha sincronizada.

Tecnologia: Controle de válvula sequencial unidirecional (G1→G2→G3→G4→G5).

Estrutura: Combina um bocal térmico primário, placa de câmara quente e bocais térmicos secundários.

Benefício: Ao controlar o tempo de abertura/fechamento de cada bico através de solenóides e um controlador, gerenciamos a frente do fluxo de massa fundida. Isso elimina efetivamente marcas de solda ou as move para superfícies ocultas e não críticas.

Disposição: 5 portas para a alça mais longa do freezer e 4 portas para a alça conversível mais curta, garantindo um enchimento equilibrado.

[Inserir Imagem: Figura 3 - Layout do Sistema de Gating]

2. Mecanismo multidirecional de extração e desmoldagem do núcleo

Com cortes inferiores distribuídos em diferentes planos (T1–T7), uma simples ejeção não funcionará. Nosso molde integra vários sistemas de desmoldagem:

[Inserir imagem: Figura 5 - Poste-guia angular e mecanismo deslizante]

3. Sistema de resfriamento 3D para equilíbrio térmico

O resfriamento irregular leva ao empenamento. Projetamos um layout sofisticado de refrigeração a água:

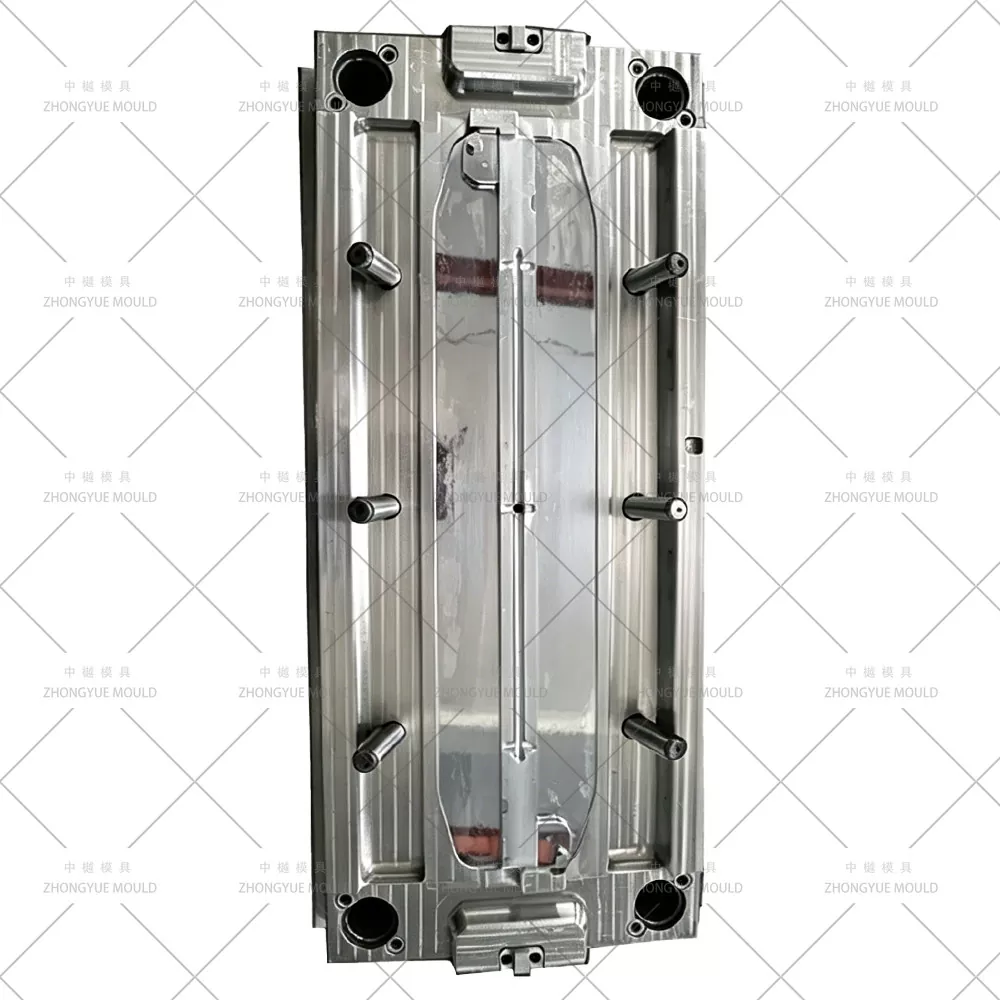

Inserções de molde fixas: 8 grupos de canais de resfriamento (~15 mm da parede da cavidade).

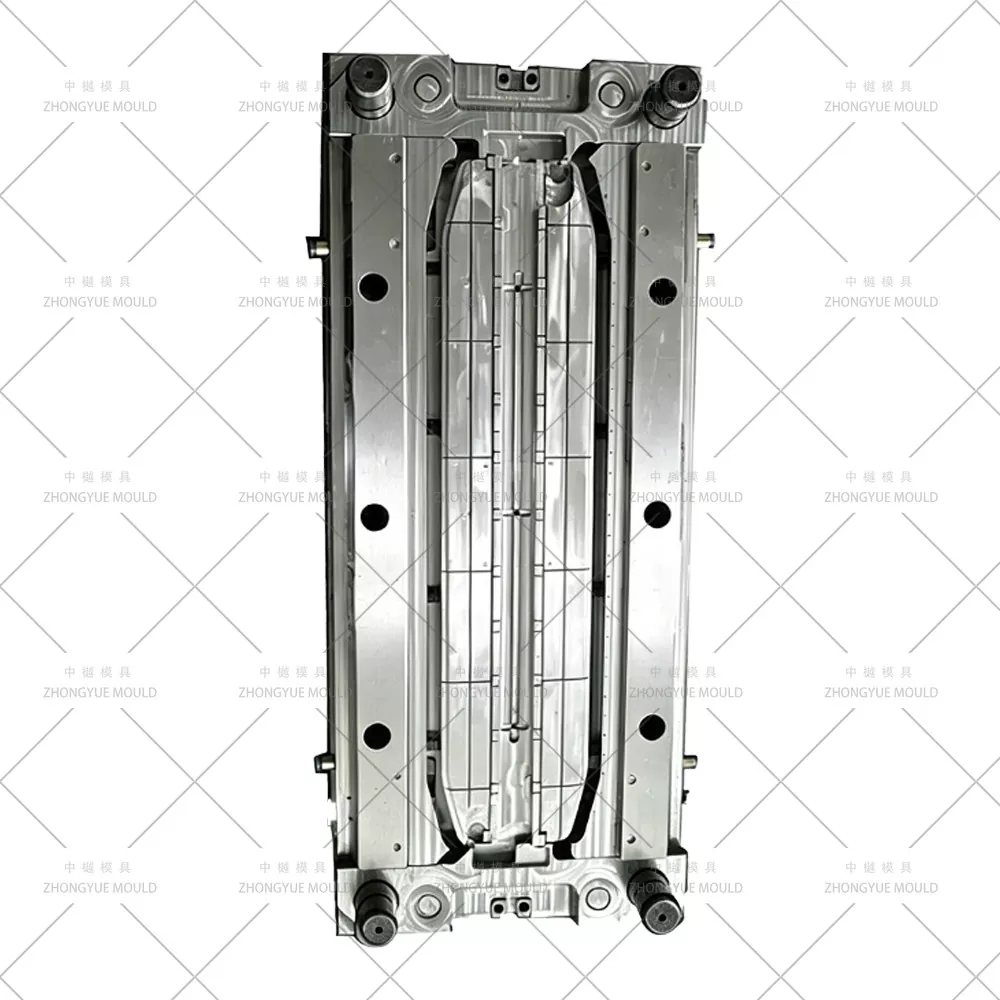

Insertos de molde móvel: 6 grupos de circuitos (tubos circulantes + defletores de poços de água).

Controles deslizantes: Tubulações de água circulantes dedicadas para controles deslizantes grandes.

Resultado: Resfriamento rápido e uniforme, equilibrando a temperatura do molde entre 80–90°C para evitar encolhimento e tensão interna.

Processo de trabalho de molde

Injeção: O plástico fundido (ABS) entra através dos bicos quentes da válvula sequencial (G1–G5) em uma sequência temporizada.

Abertura e extração do núcleo: O molde abre e os pinos-guia angulares acionam os controles deslizantes para extração lateral do núcleo.

Ejeção: A placa de pressão ativa hastes redondas e blocos de pressão para ejetar as alças acabadas (Distância: 60 mm).

Reset: Todos os componentes retornam às suas posições iniciais, prontos para o próximo ciclo.
