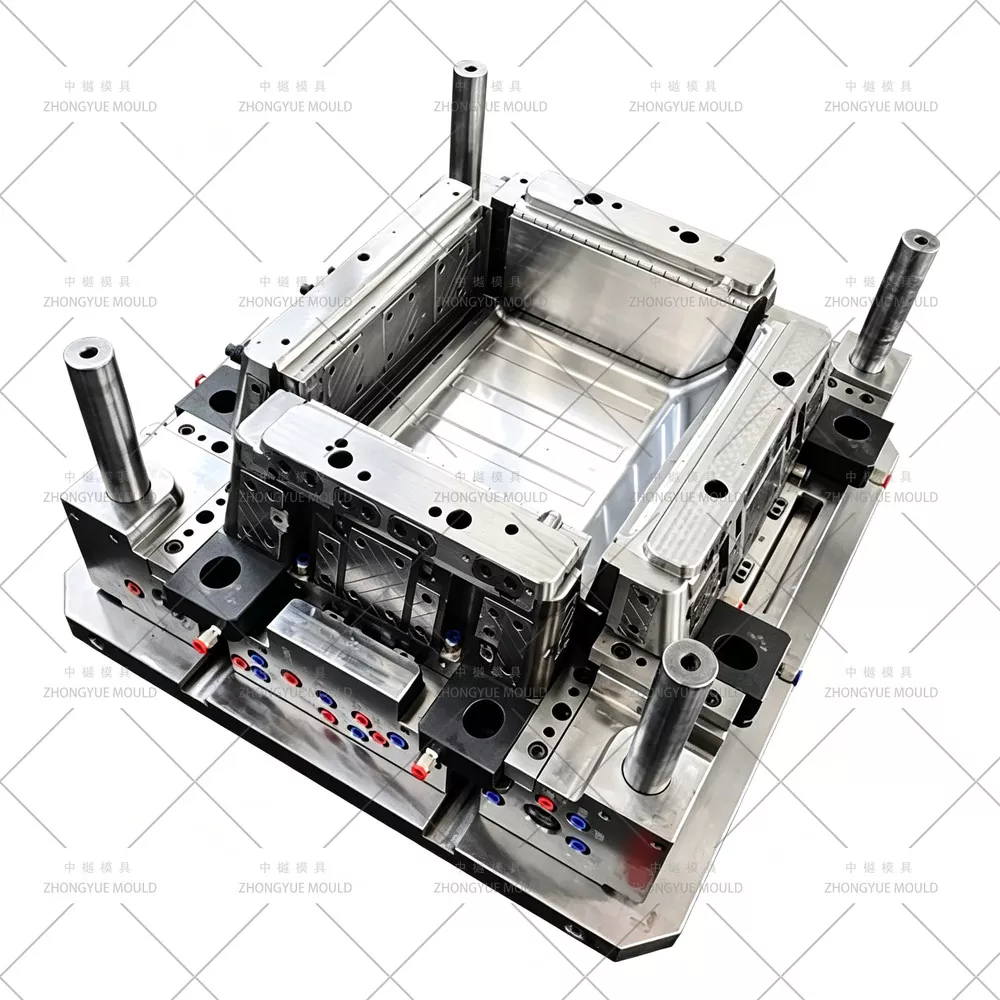

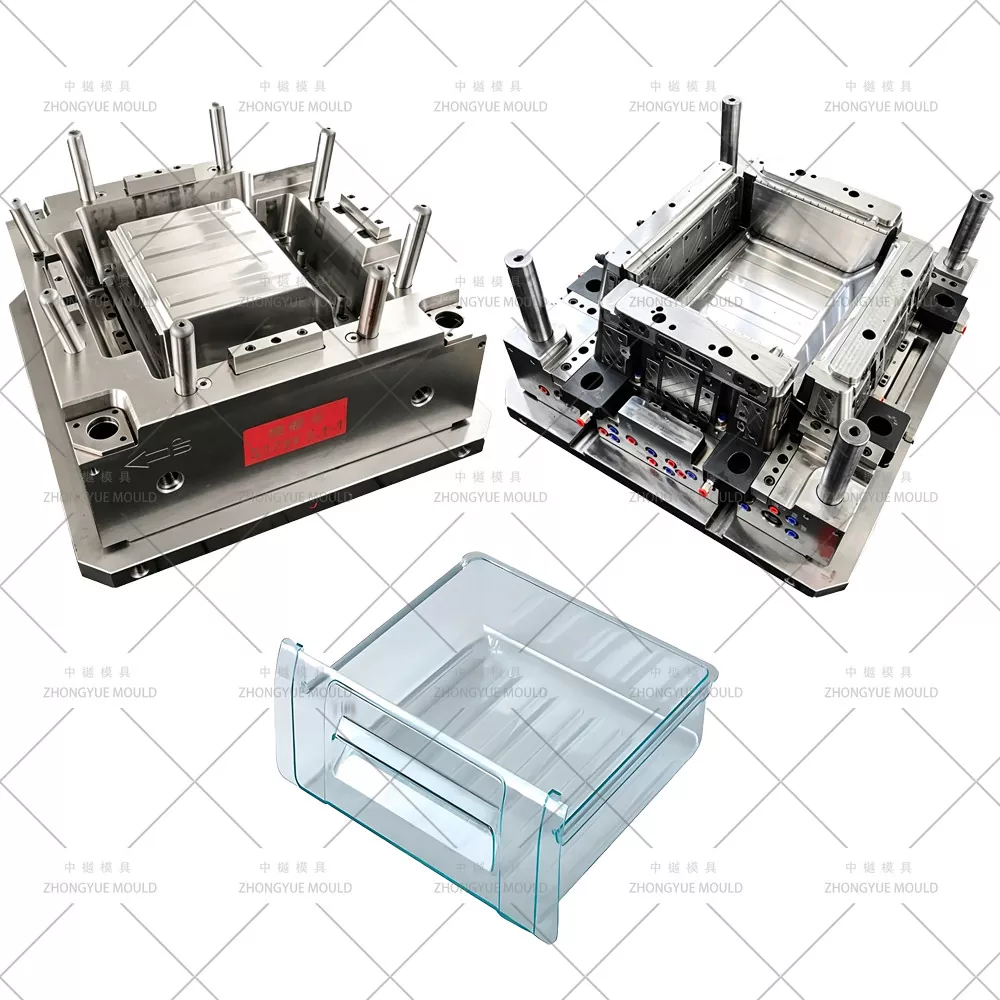

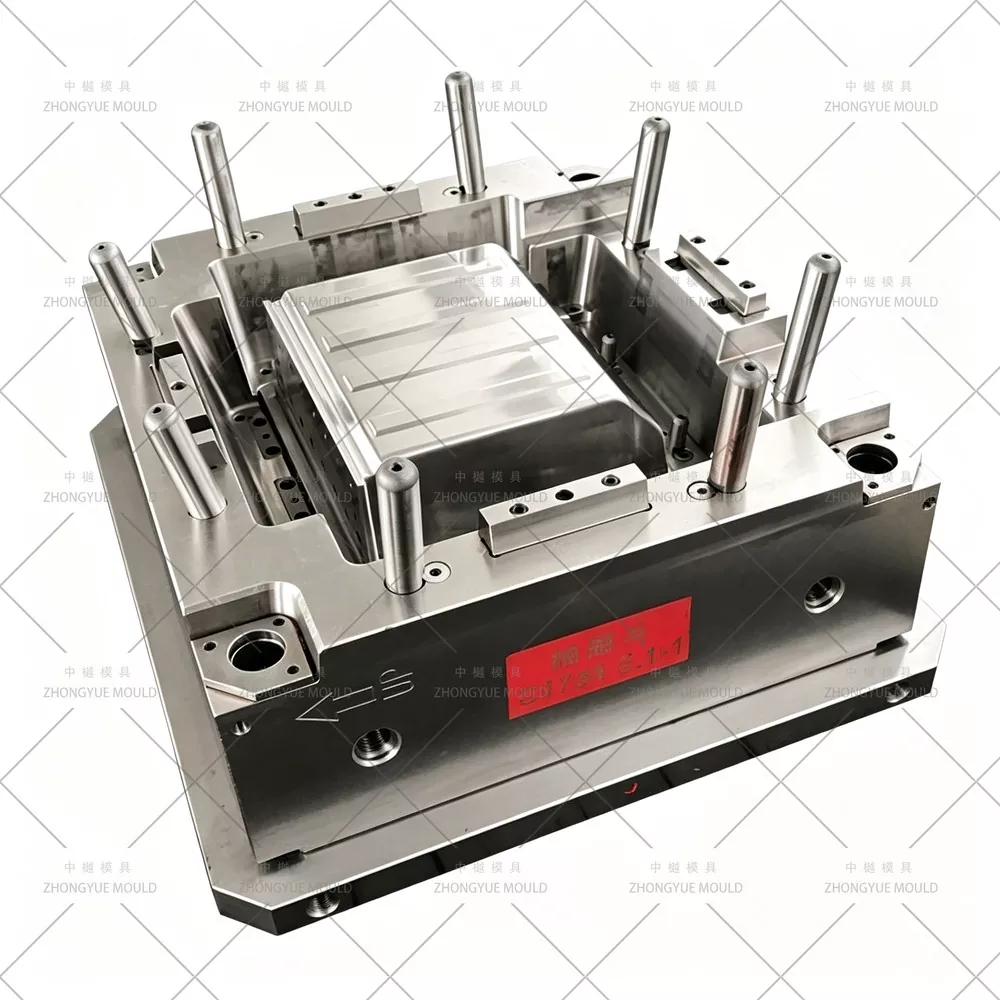

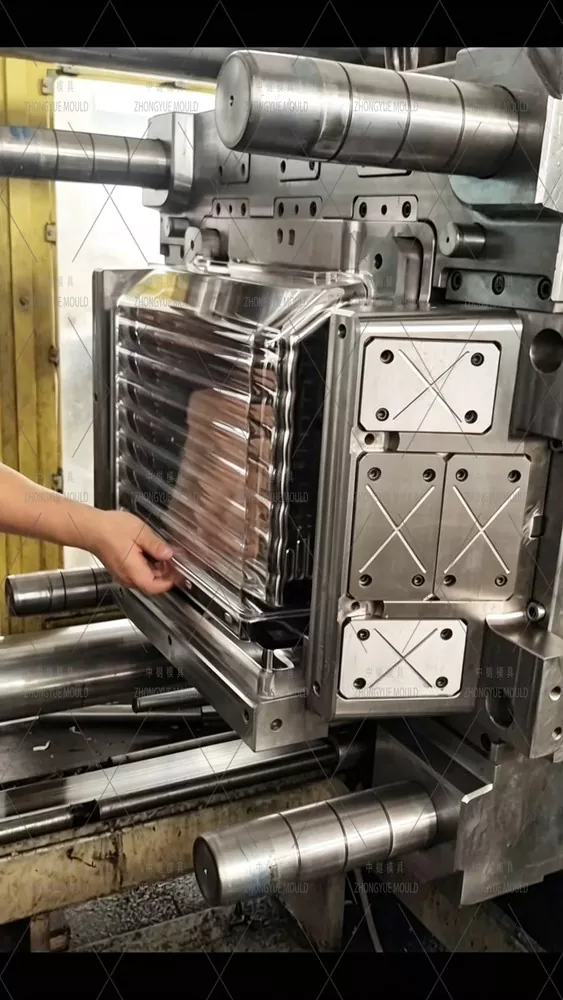

As gavetas dos refrigeradores são componentes plásticos complexos e de grande porte que exigem alta precisão no projeto do molde. Este estudo de caso detalha como a Zhongyue Mold projetou uma solução de alto desempenho para uma gaveta de refrigerador PS (poliestireno), abordando desafios de desmoldagem, resfriamento e integridade estrutural.
|
Nome do Molde |
Molde plástico para gaveta de geladeira |
|
|
Medição do molde |
P20,2738,718H,NAK80,2316,S136,H13,etc. |
|
|
Base de Molde |
Feito por si mesmo, LKM, DME, ASSAB |
|
|
Cavidade |
Único/múltiplo |
|
|
Corredor |
Câmara fria e câmara quente |
|
|
Marca Hot Runner |
Mestre, HUSKY, YUDO, etc. |
|
|
Software Degsin |
UG: Aoto CAD e assim por diante |
|
|
Vida do molde |
50-100 milhões de tiros/5-6 anos, mesmo em 10 anos em boa manutenção |
|
|
Tempo T1 |
45-60 dias |
|
|
Material Plástico |
PC ABS |
|
|
Tipo de portão |
Pinpoint Gate, Edge Gate, Sub Gate, Film Gate, Valve Gate, Open Gate, etc. |
|
|
Tratamento de superfície de molde |
EDM, textura, polimento de alto brilho |
|
|
Sistema de Qualidade |
ISO9001 |
|
|
Código HS |
8480719090 |
|
|
Origem |
Huangyan ZhejiangChina |
|
|
Pacote |
Caixa de madeira |
|
|
Material do molde |
Dureza |
Vida do molde |
|
P20 |
CDH 28-33 |
>300.000 fotos |
|
718 |
CDH 33-36 |
>500.000 fotos |
|
H13 |
HRC >43 |
>800.000 fotos |
|
2344 |
FCC >48 |
>800.000 fotos |
|
S136 |
HRC 48-52 |
>1.000.000 de fotos |
Faça seu próximo projeto de Molde para Geladeira brilhar!

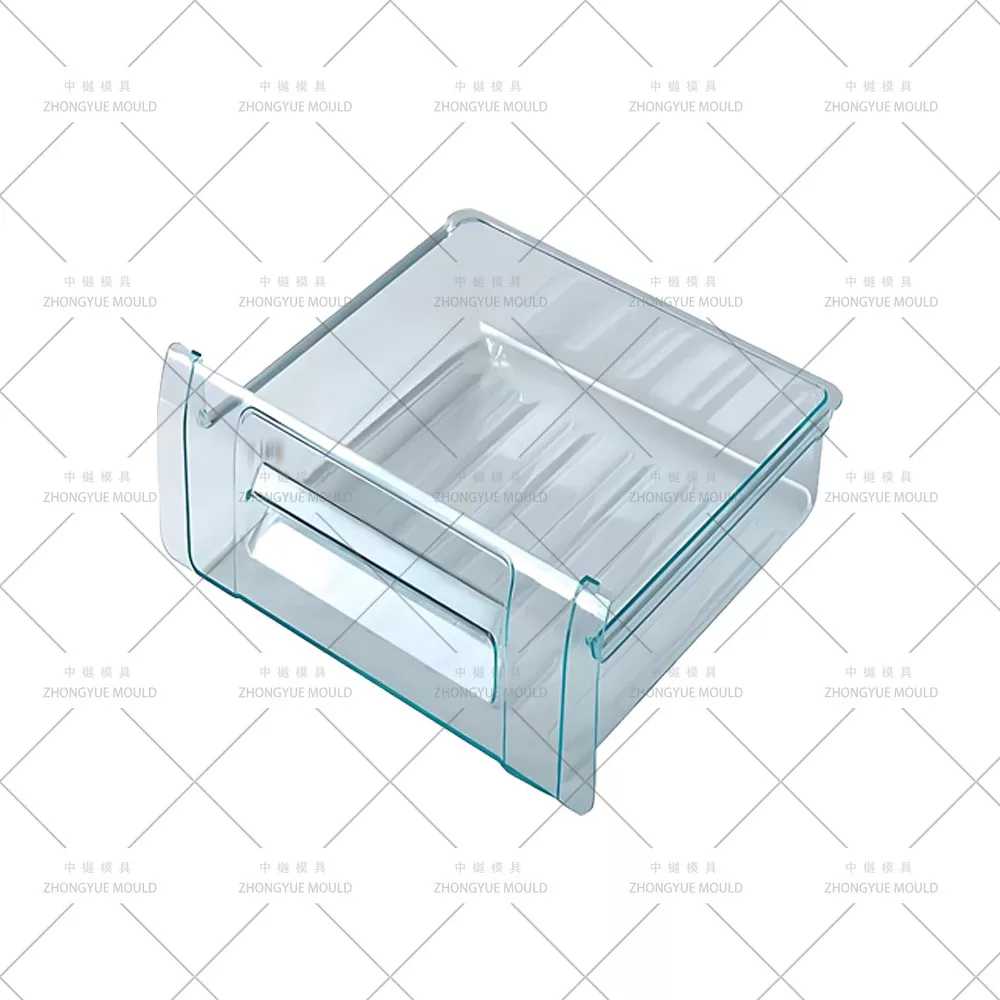

A gaveta do refrigerador apresenta uma geometria complexa, incluindo:
Uma superfície arqueada na parte frontal superior.
Fivelas múltiplas (no centro frontal, na superfície interna e em ambas as paredes laterais).
Uma saia estreita (aproximadamente 8 mm de largura) ao longo da boca da gaveta.

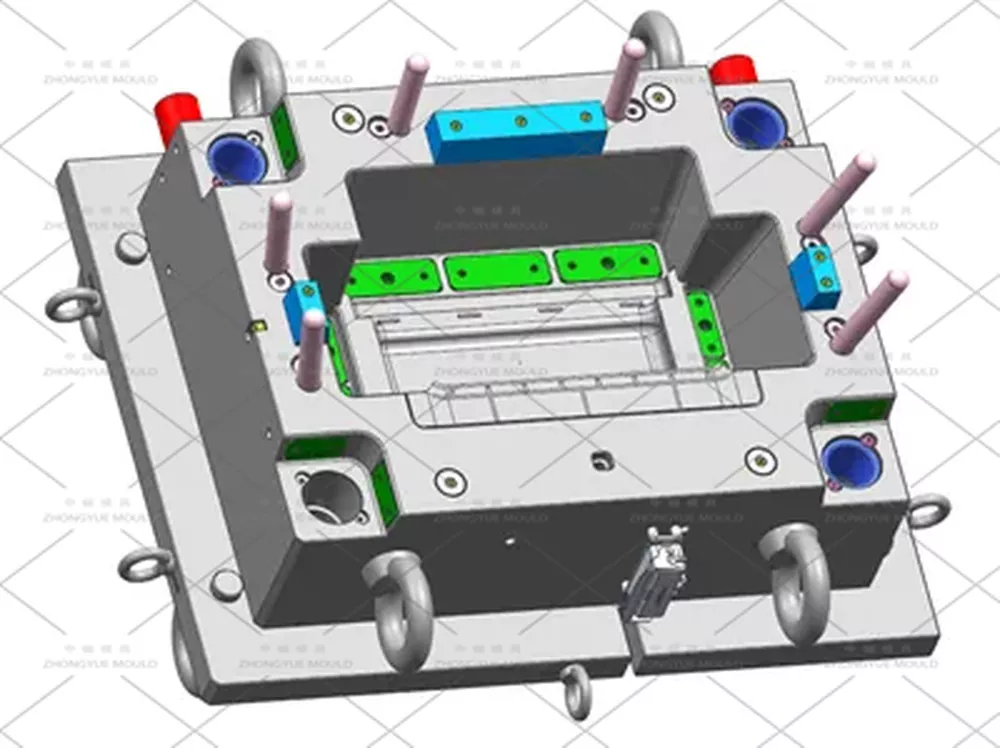

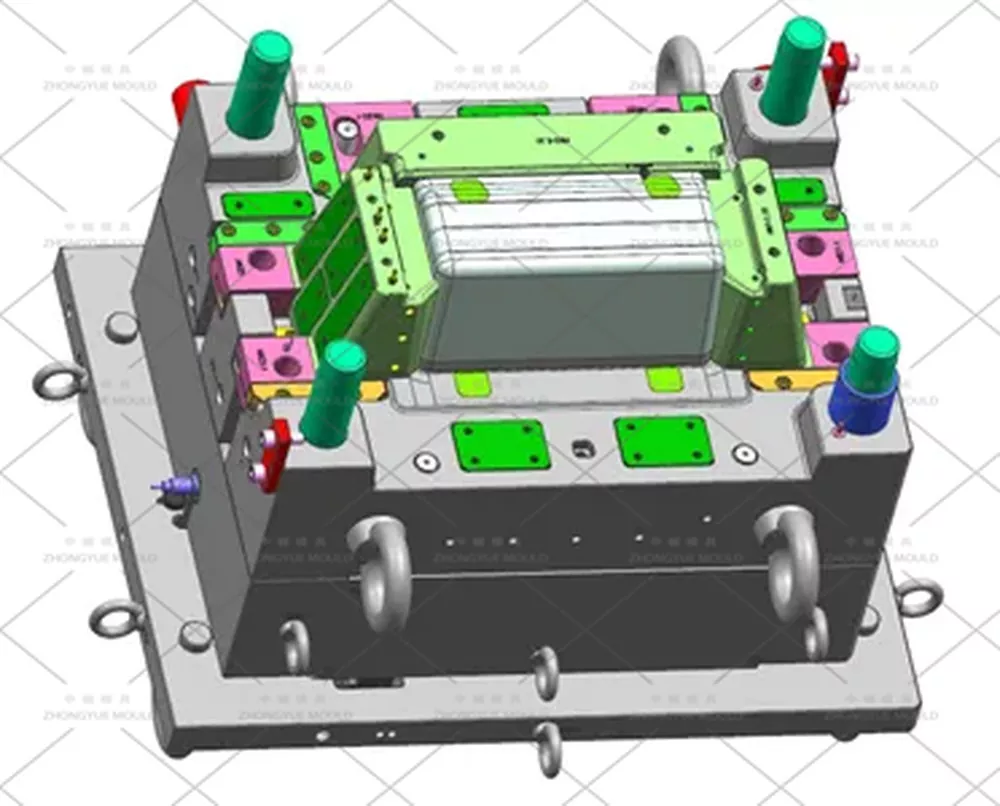

Para superar os desafios da desmoldagem, implementamos uma solução híbrida que combina controles deslizantes de molde fixos, controles deslizantes laterais e um mecanismo de desmoldagem de impulso oblíquo para liberar todos os cortes inferiores sem danificar a peça PS transparente.
|
Seção |
Componente/Sistema |
Principais recursos técnicos e lógica de design |
|
2.1 |
Controle deslizante frontal |
Estrutura: Design integral para alta resistência. Estética: ranhura deslizante oculta no assento para evitar linhas testemunhais na superfície visível. |
|
2.2 |
Mecanismo deslizante lateral |
Estrutura: Pilar guia inclinado + controle deslizante. Fabricação: Design dividido (controle deslizante + assento) para facilidade de usinagem e manutenção. |
|
2.3 |
Mecanismo de impulso oblíquo |
Estrutura: sistema de ranhura em T para fivela de alça interna. Desempenho: hastes duplos garantem movimento equilibrado; slot angular corresponde ao calado da fivela. |
|
2.4 |
Sistema de ejeção avançado |
Estrutura: Placa de pressão em forma de U de três peças. Função: O design embutido evita travamentos; a haste plana garante movimento sincronizado. |
|
2.5 |
Dispositivo de quebra de vácuo |
Sistema: Unidades duplas de sopro (Molde móvel e fixo). Operação: Ativação sequencial para evitar rachaduras de vácuo durante a abertura do molde. |
|
2.6 |
Sistema de Câmara Quente |
Componente: Bico da válvula de agulha Mold-Master. Projeto do portão: Localização do portão rebaixado para ocultar marcas de solda. |
|
2.7 |
Base e alinhamento do molde |
Estrutura: Placa fixa integral + estrutura de inserção para molde móvel. Alinhamento: poços cônicos de 10° e saliências para autoalinhamento. |
|
2.8 |
Sistema de resfriamento conformado |

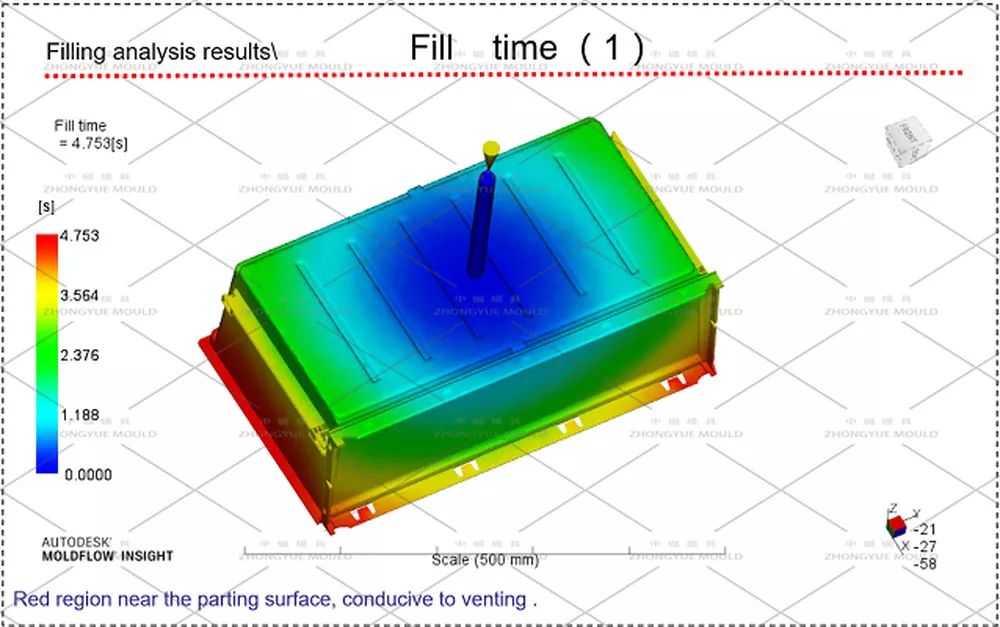

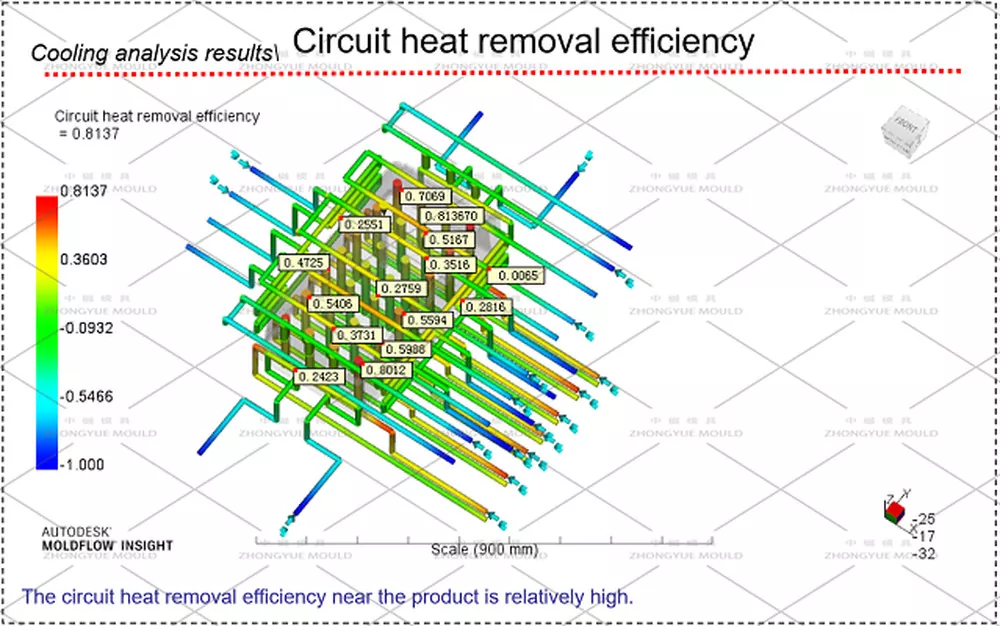

Canais: Circuitos independentes para Molde fixo; canais internos em zigue-zague para blocos de pressão oblíquos. Benefício: Evita o aquecimento cruzado e garante um resfriamento uniforme. |
Este molde de duas placas funciona da seguinte forma:
Injeção e resfriamento: A câmara quente preenche a cavidade; canais de resfriamento solidificam o PS.
Abertura do molde: O molde móvel se retrai. Os controles deslizantes e os mecanismos oblíquos começam a ser desmoldados.
Ejeção: O ejetor da injetora aciona o sistema de placa de pressão, levantando a gaveta.
Redefinir: O processo é revertido para o próximo ciclo.
Lista de materiais:
Placa de Molde Fixa: Aço Pré-endurecido 2711
Inserção de molde móvel: aço 2311
Componentes principais (controles deslizantes/empurrões oblíquos): Aço 2711 com nitretação (profundidade de 0,15 mm, 50-52HRC)
Base do Molde: Aço Carbono Médio 1050
Protocolo de usinagem de precisão:
Acabamento inicial da montagem: peças móveis críticas (núcleo, controles deslizantes, impulsos) são montadas antes do acabamento CNC final para eliminar diferenças de etapas.
Texturização EDM: As placas de pressão são eletro-gravadas juntas para evitar linhas de separação visíveis.
Corte de fio: Utiliza referências fornecidas pela NC para alinhamento em nível de mícron.
Movido pela filosofia:
Zhongyue Mold é uma empresa líder na indústria de moldes de cobertura de ar condicionado por injeção de plástico. Nossa equipe altamente experiente de engenheiros e designers tem muitas décadas de experiência combinada em projeto e fabricação de moldes de cobertura de ar condicionado de plástico. Oferecemos um serviço abrangente, especializado na produção de moldes de cobertura de ar condicionado de alta qualidade e alta precisão. Também auxiliamos vários clientes na personalização de vários tipos de linhas de moldagem de tampas de ar condicionado de plástico.
Também podemos oferecer assistência abrangente na gestão do seu processo de produção. O departamento de compras adquirirá matérias-primas de alta qualidade, enquanto o departamento técnico selecionará a fórmula plástica apropriada. De acordo com os parâmetros dos requisitos de vida útil do molde da tampa do ar condicionado de plástico e posicionamento de mercado, selecionaremos os parâmetros, estrutura, etc. da tampa do ar condicionado de plástico mais adequados. Nossa extensa capacidade de produção nos permite entregar tampas de ar condicionado de plástico prontamente, a preços competitivos e com qualidade garantida.
