Molde plástico do cone da câmara de visita dos PP DN1000

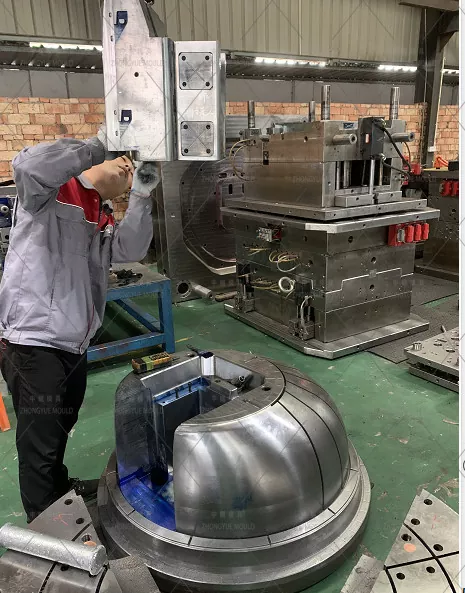

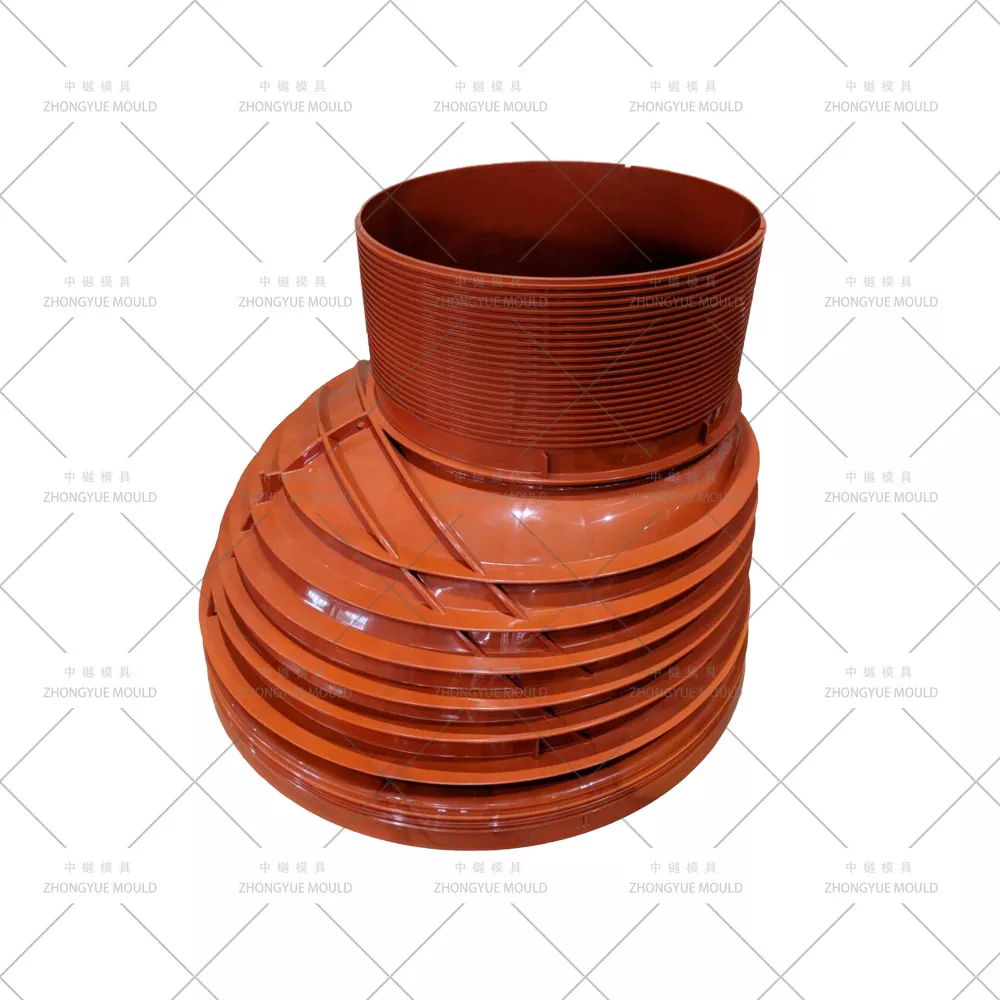

Em um sistema completo de Câmara de Inspeção de Plásticos, o Cone de Redução/Adaptador Cônico conecta o eixo de grande diâmetro (Ø1000mm) à abertura menor da tampa de acesso (normalmente Ø600mm, Ø450mm ou Ø315mm). Ele reduz o gargalo da câmara para um tamanho padrão de tampa de bueiro, mantendo a integridade estrutural e o desempenho à prova d'água.

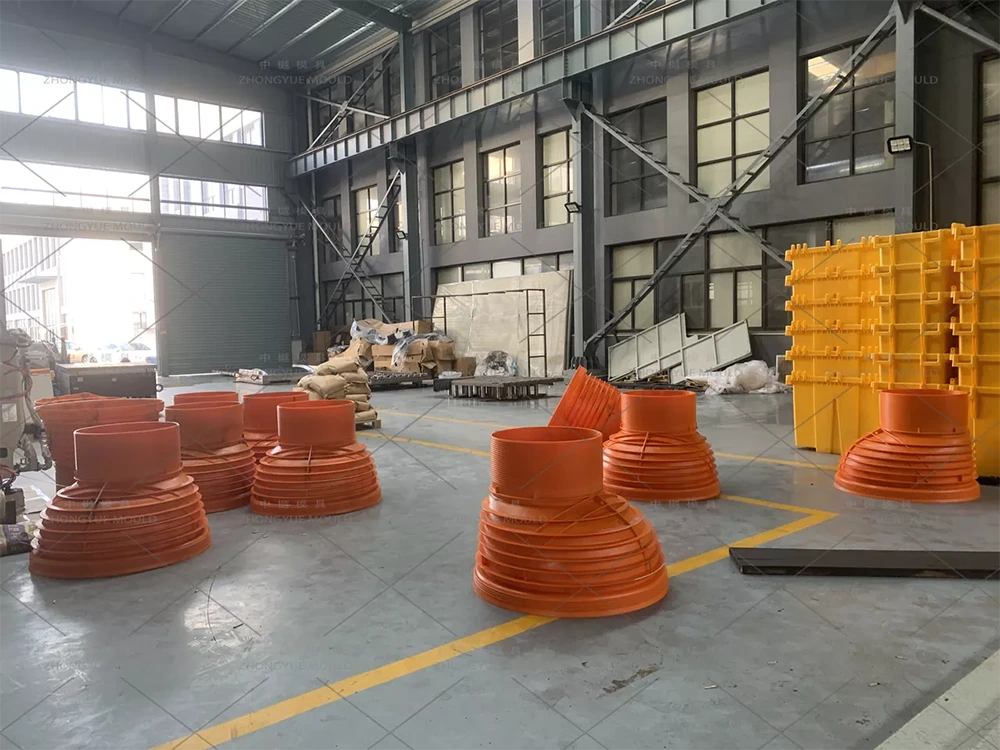

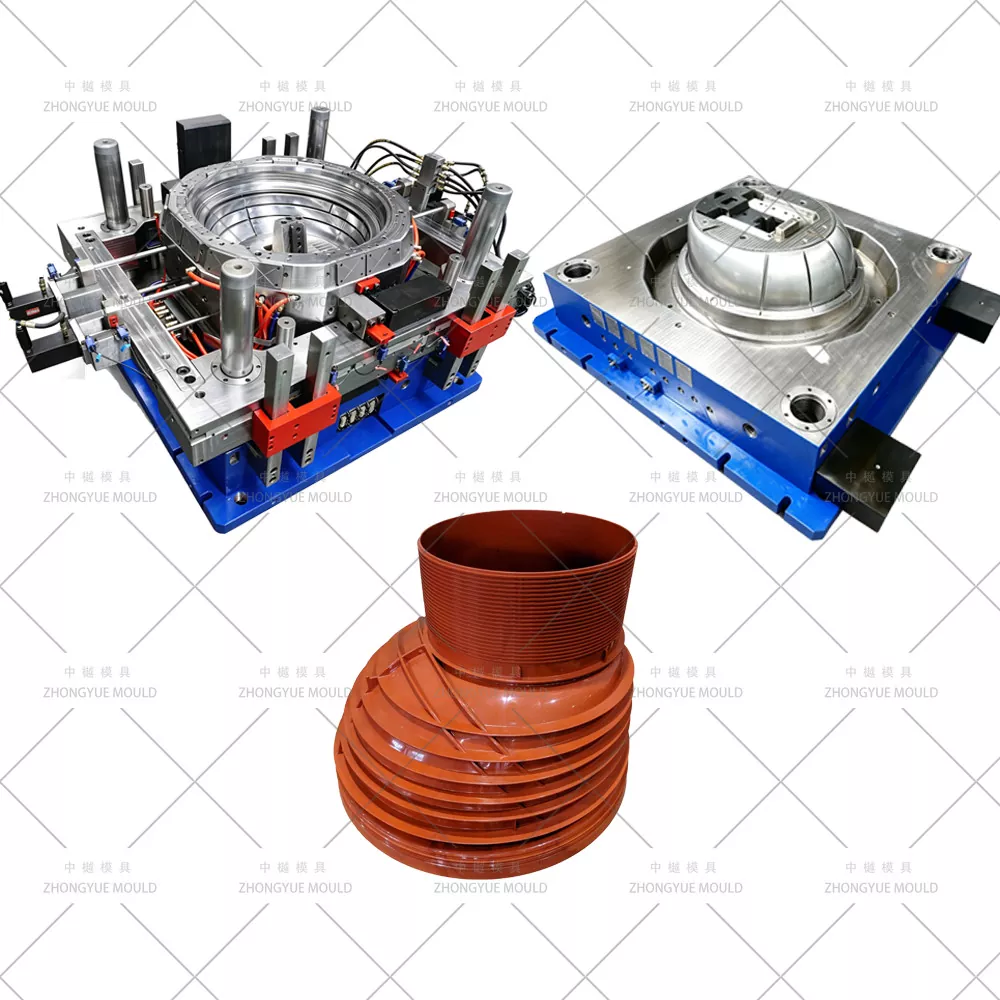

O molde de cone de bueiro de plástico PP DN1000 é a ferramenta de injeção de precisão que forma este componente cônico de polipropileno (PP), completo com ranhuras de soquete superior/inferior para juntas de EPDM, nervuras de reforço verticais internas/externas e soquetes de degraus de escada antiderrapantes (opcional). Na ZHONGYUE MOLD (Huangyan, Taizhou, China), projetamos moldes de cone com construção de cavidade dividida (esquadrada), resfriamento de núcleo de defletor profundo com inserções de BeCu e compensação de encolhimento de PP (1,6–1,8%) - produzindo cones que atendem aos padrões EN 13598-2 / DIN

Especificações do molde de bueiro de plástico:

Especificações Técnicas Típicas – Molde Cone de Bueiro PP DN1000

Faça seu próximo projeto de molde de bueiro de plástico brilhar!

O que é um Cone de Redução de Bueiro PP DN1000?

Parâmetro	Especificação típica
Abertura superior (soquete superior)	Ø1000 mm interno (combina com eixo/extensão externa)
Abertura inferior (espigão/soquete inferior)	Ø600 mm / Ø450 mm / Ø315 mm (personalizável)
Altura	250 mm / 500 mm / 750 mm (mais comum: 500 mm)
Espessura da Parede	6–10 mm (opção reforçada com nervuras disponível)
Material	Polipropileno (PP) virgem ou reciclado, MFI 2–6
Tipo de junta	Torneira e soquete com vedações de lábio duplo em EPDM
Características	Nervuras de reforço verticais, suportes de degraus de escada moldados opcionais, textura antiderrapante na superfície externa

Os cones normalmente têm parede lisa com nervuras externas para resistência à flambagem quando enterrados.

Como ZHONGYUE projeta um molde de cone de bueiro de plástico PP DN1000 de alta qualidade

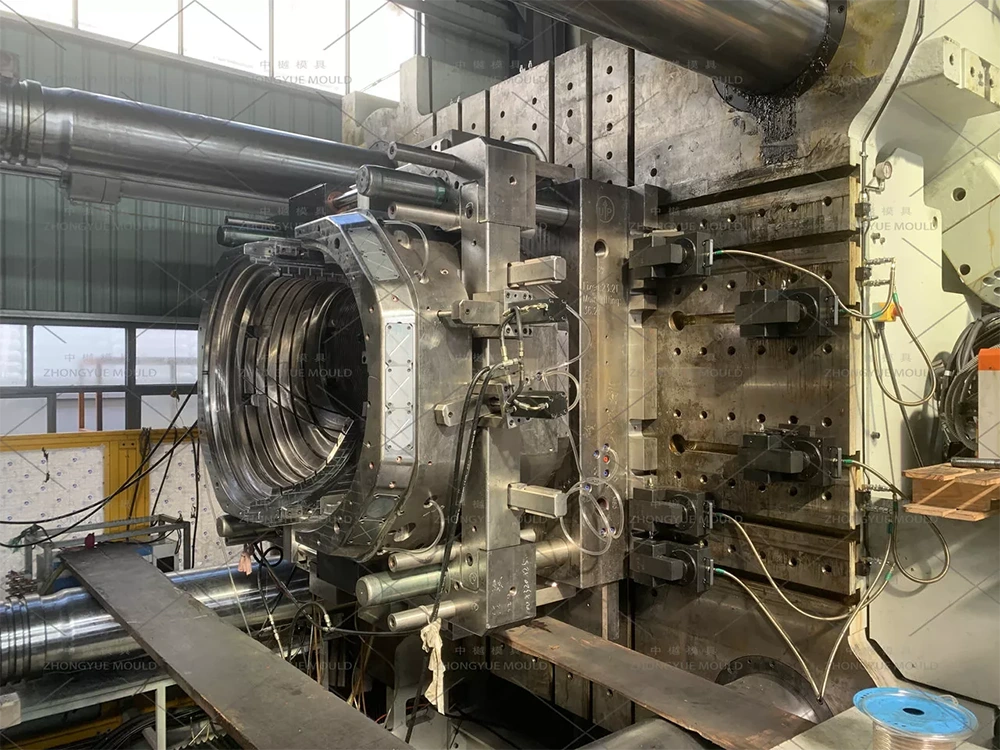

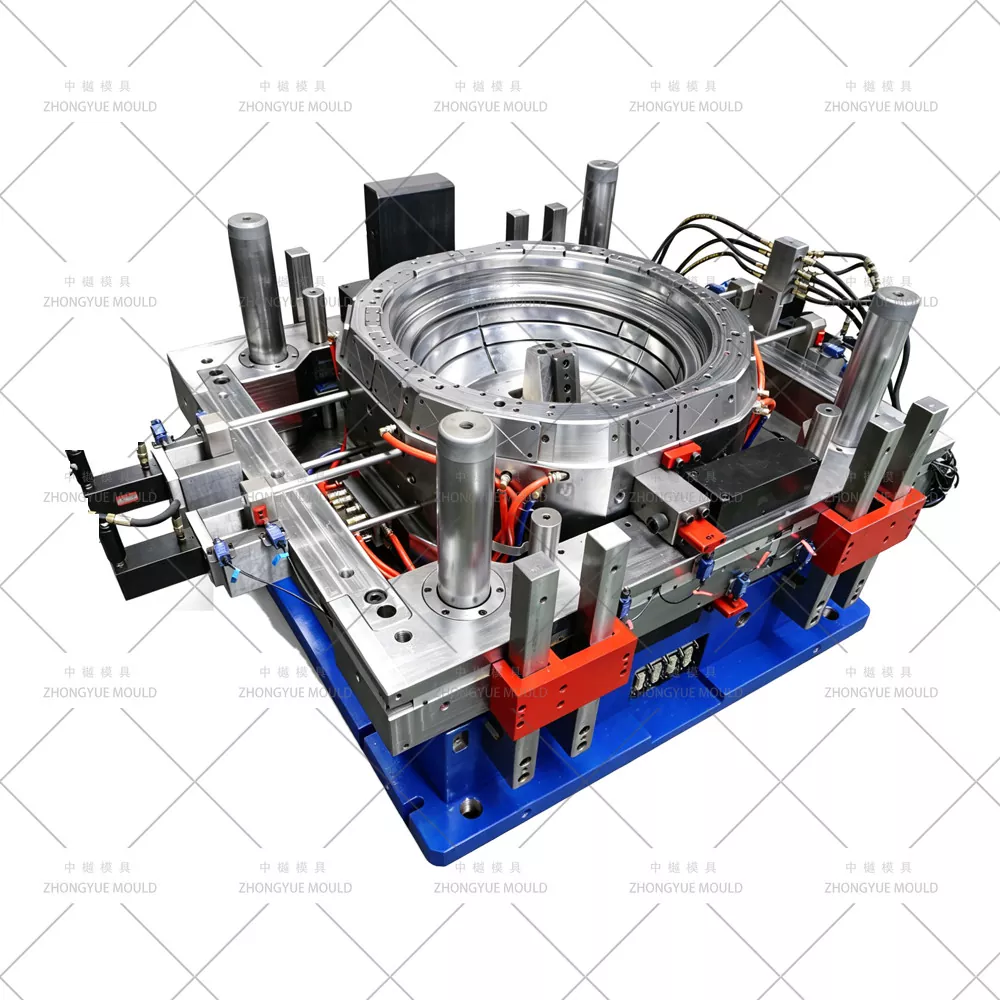

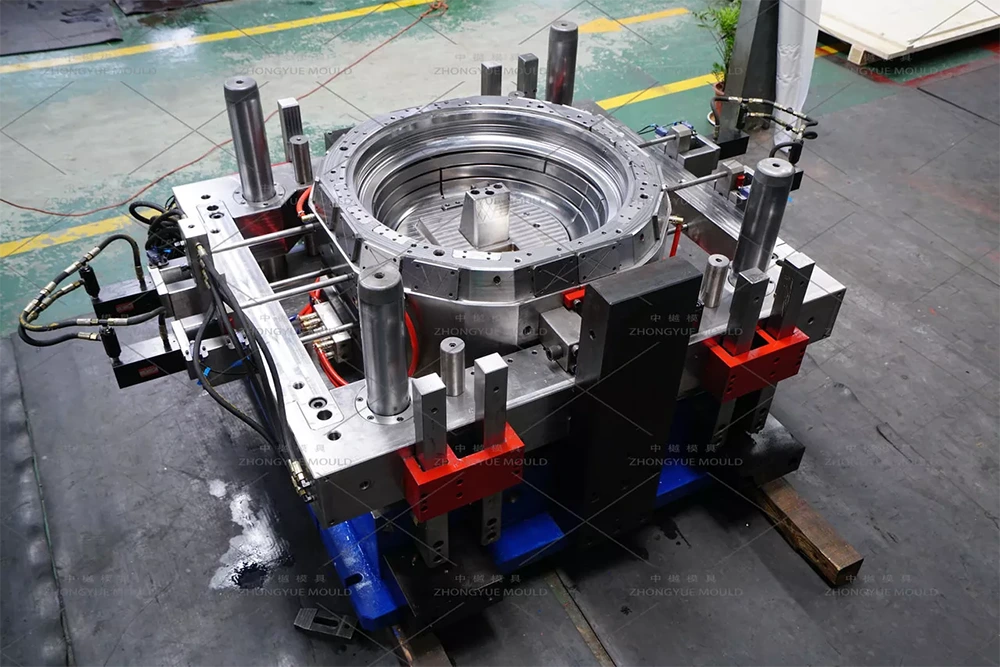

① Cavidade Dividida (Molde Quadrado/Duas Metades) para Geometria Cônica

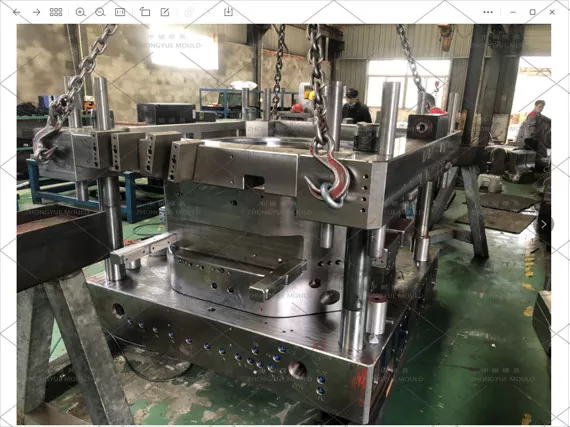

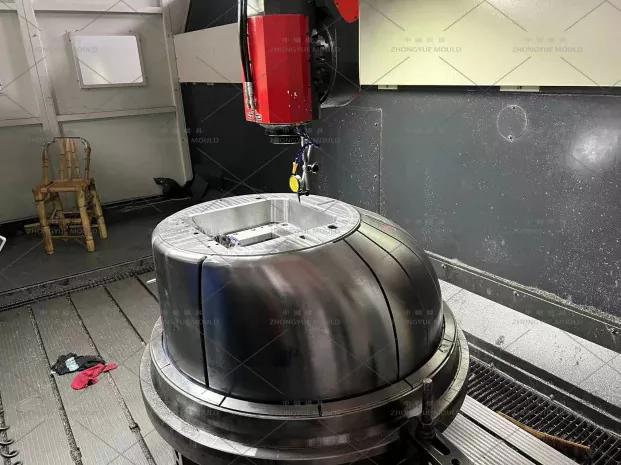

O cone cônico evita o desgaste axial de um núcleo/cavidade sólido. Nossos moldes de cone usam:

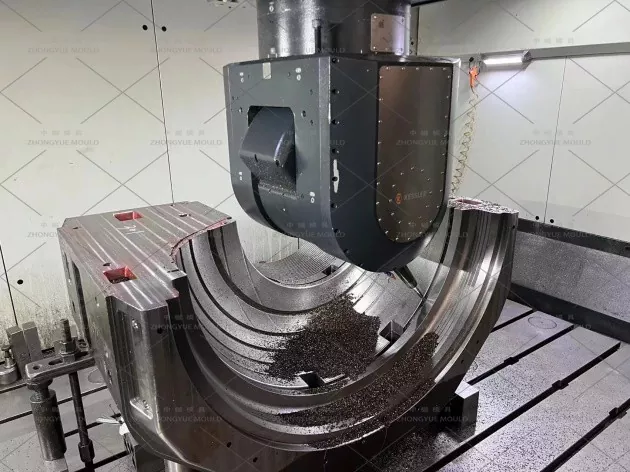

Projeto de cavidade dividida (molde pétala de 2 meios ou 3 segmentos) operado por cilindros hidráulicos ou pinos-guia angulares para abertura lateral.

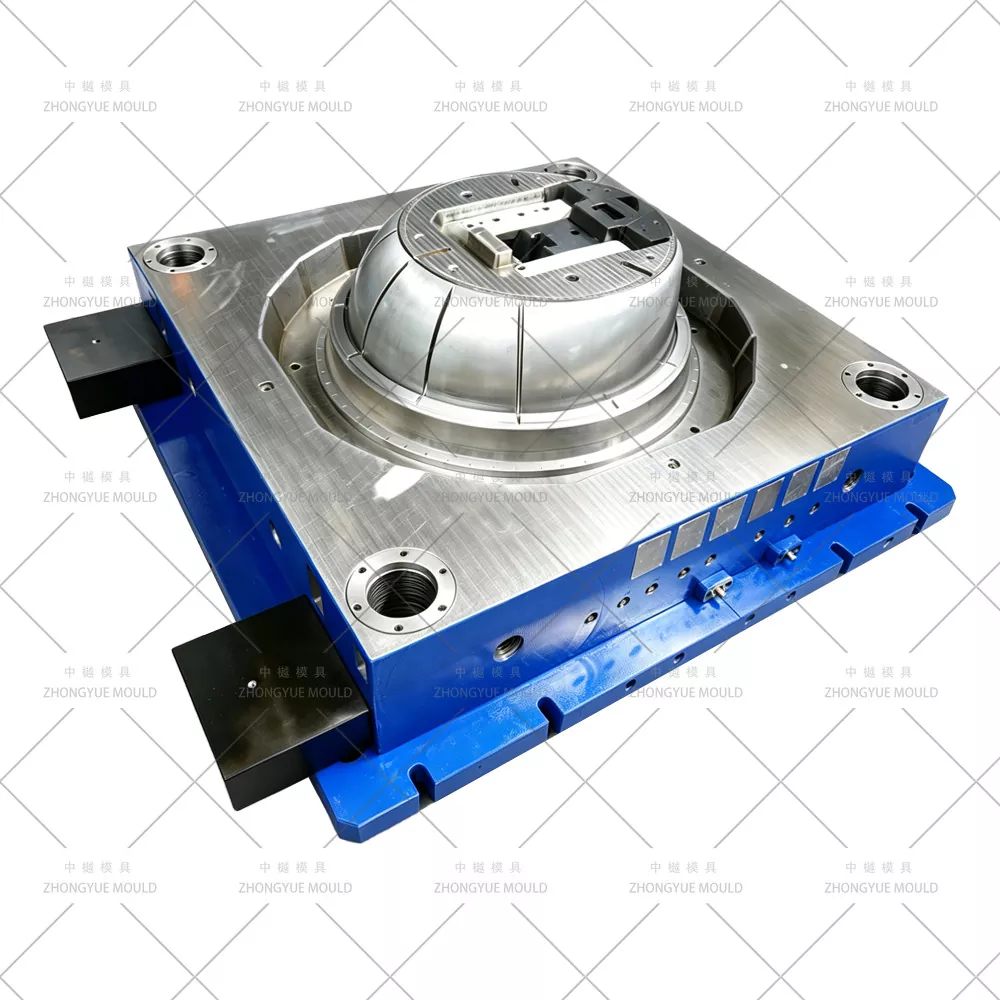

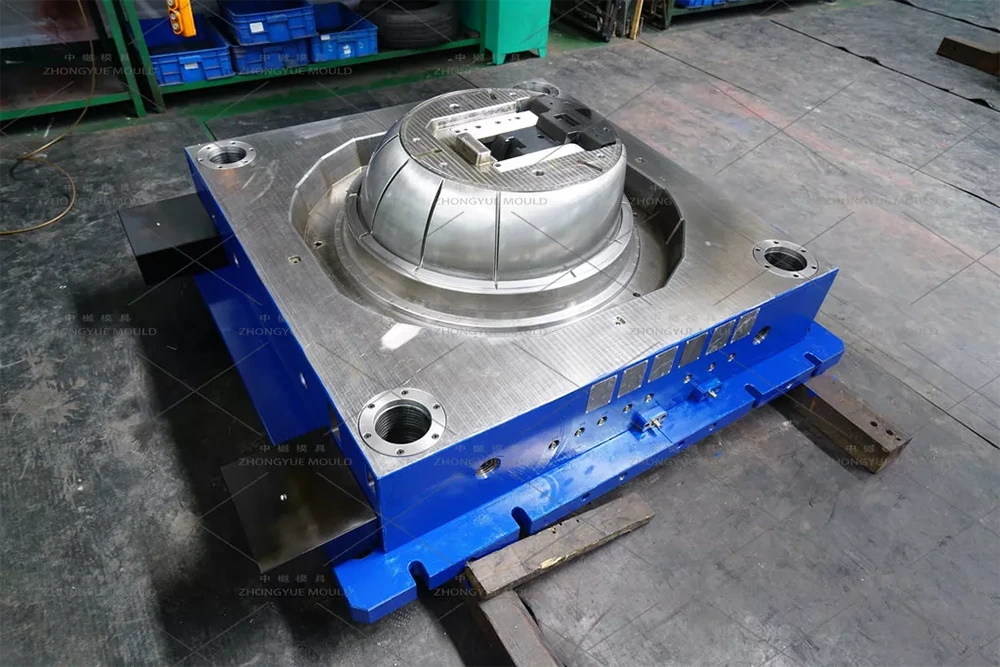

O núcleo interno (mandril) é normalmente fixo ou ligeiramente retrátil; o produto é liberado quando a cavidade dividida se abre.

As faces de separação são retificadas em ±0,01 mm para minimizar o flash na superfície do cone.

Ângulo de inclinação no núcleo interno: 1°–2° (dependente da zona); cavidade externa dividida correspondentemente.

② Resfriamento de cavidade profunda – Defletor central

O resfriamento controla o tempo do ciclo (normalmente 70–120 segundos para cones H=500 mm):

Núcleo interno: Defletor profundamente perfurado com tubo borbulhador atingindo a profundidade total do cone → resfriamento uniforme de dentro para fora e minimiza a ovalização.

Invólucro de cavidade dividida: Linhas de água zoneadas a 18–22 mm da superfície de moldagem.

Zonas de temperatura independentes para núcleo versus cavidade para gerenciar a contração diferencial de PP.

③ Compensação de encolhimento PP e precisão da ranhura de vedação

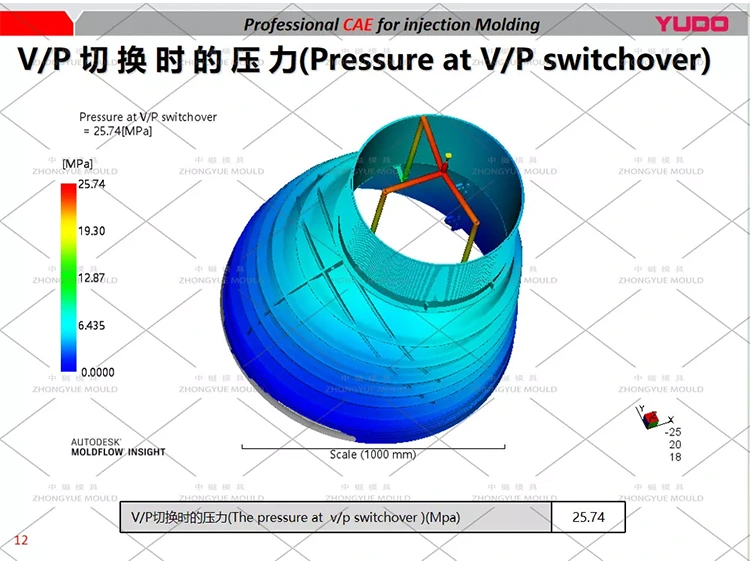

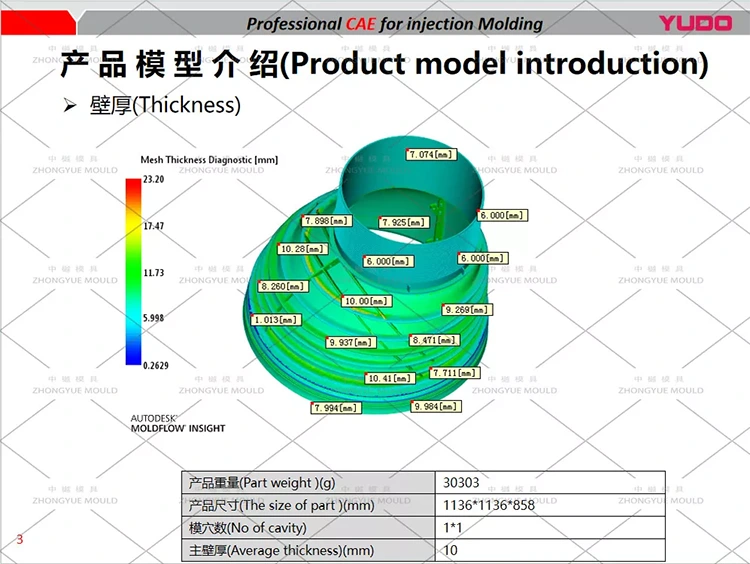

O CAD do molde compensou a contração isotrópica do PP de 1,6 a 1,8%, verificada pela Moldflow, se solicitado.

Ranhuras de vedação superior e inferior (para anel de vedação / vedação labial EPDM) usinadas com tolerância de ± 0,05 mm → garantem junta estanque com eixo / base / tampa adjacente.

Superfície interna Ra ≤ 0,8μm (opção lisa); nervuras externas com textura leve de pedra.

④ Seleção de Aço – Resistência ao Desgaste e Longevidade

Componente	Aço Recomendado	Dureza	Observação
Base de Molde	S50C/	—	Barras de ligação reforçadas
Inserções de cavidade dividida	P20 Pré-endurecido	CDH 28–33	Padrão, 500 mil a 1 milhão de fotos
Núcleo Interno / Mandril	P20 Pré-endurecido	CDH 28–33	P20 preferido para melhor resistência ao choque térmico em núcleo profundo
Placas de desgaste/guias deslizantes	718H nitretado	—	Reduza o atrito na ação dividida

⑤ Porta e ventilação

Normalmente, a comporta lateral ou a comporta de sobreposição na extremidade de maior diâmetro (extremidade superior de Ø1000 mm) para preencher para baixo, minimizando o aprisionamento de ar no cone.

Aberturas de linha divisória ao longo do comprimento do cone + bujões de respiro na zona de último enchimento.

Padrão de câmara fria; bico quente opcional em linhas dedicadas de alto volume.

⑥ Ejeção e bloqueios de segurança

Ejeção via placa ejetora empurrando o flange/ombro quando a cavidade dividida abre; às vezes auxiliado por um anel de stripper.

Sensores de intertravamento hidráulico evitam o fechamento do molde se a cavidade dividida não estiver totalmente fechada ou se os núcleos não estiverem retraídos.

Aplicações Típicas

Câmaras de inspeção de esgoto municipal e drenagem pluvial: conecta o eixo de Ø1000mm à estrutura de cobertura padrão (adaptador de cobertura DN600/DN450/DN315→DN315 ou DN190)

Câmaras à beira da estrada: Com adaptadores de cobertura para tráfego pesado (D400/F900)

Sistemas de Câmara Modular: Compatível com eixos PP (250/500/750/1000mm) e bases de bancada — total conformidade com EN 13598-2 quando produzido com PP certificado

Atenuação de Águas Pluviais/Câmaras de Absorção: Como transição para cobertura de acesso

Por que ZHONGYUE MOLD para seu molde de cone de bueiro?

Sistema completo de molde de câmara de inspeção - Fabricamos Base (2/3/4 vias) + Eixo (250–1000mm) + Cone (várias reduções) + Estrutura de cobertura - balcão único para fornecedores de sistemas de câmara.

Experiência em cavidades divididas – Faces de divisão retificadas, rebarbas mínimas, segurança de intertravamento hidráulico, liberação precisa do cone.

Resfriamento Deep-Draw – Borbulhador de núcleo defletor + inserções BeCu → empenamento minimizado e ciclo mais curto em geometria cônica.

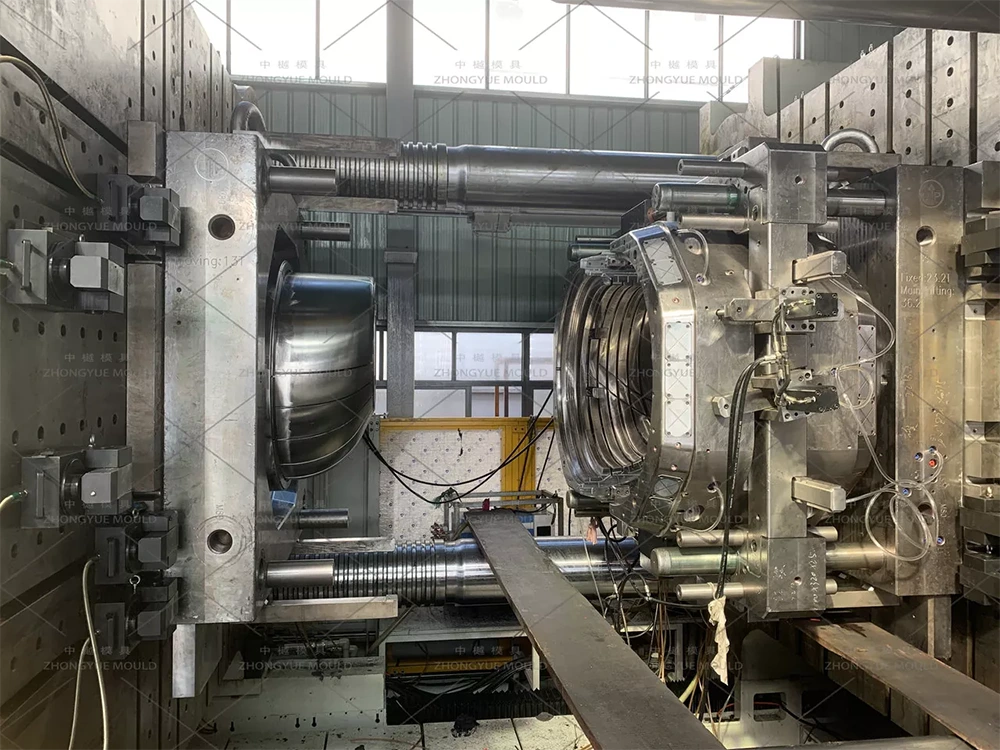

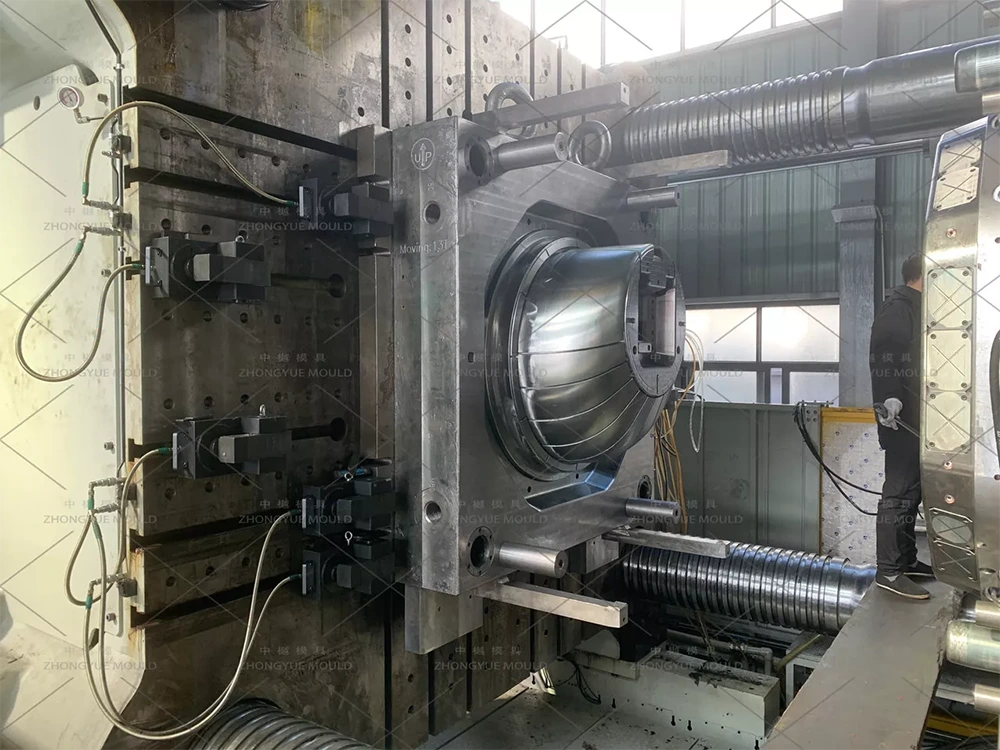

Pacote completo de controle de qualidade - inspeção CMM, certificados de aço, vídeo de teste T0 e relatório dimensional de amostra antes do envio.

Peças sobressalentes e suporte – vedações extras, placas de desgaste, faixas de aquecimento (se bico quente), solução de problemas remotos.
