Molde de base de 4 vias para bueiro de plástico PP DN1000

Molde de base de 4 vias para bueiro de plástico PP DN1000 - Molde de base de câmara de inspeção por ZHONGYUE MOLD

As redes subterrâneas de drenagem e esgoto contam com Câmaras de Inspeção de Plásticos para acesso, limpeza e manutenção. O componente mais crítico é a base do bueiro – normalmente uma base moldada em PP ou PE de grande diâmetro com bancada (canal de fluxo) e aberturas de entrada/saída para conectar tubos de esgoto DN150–DN600.

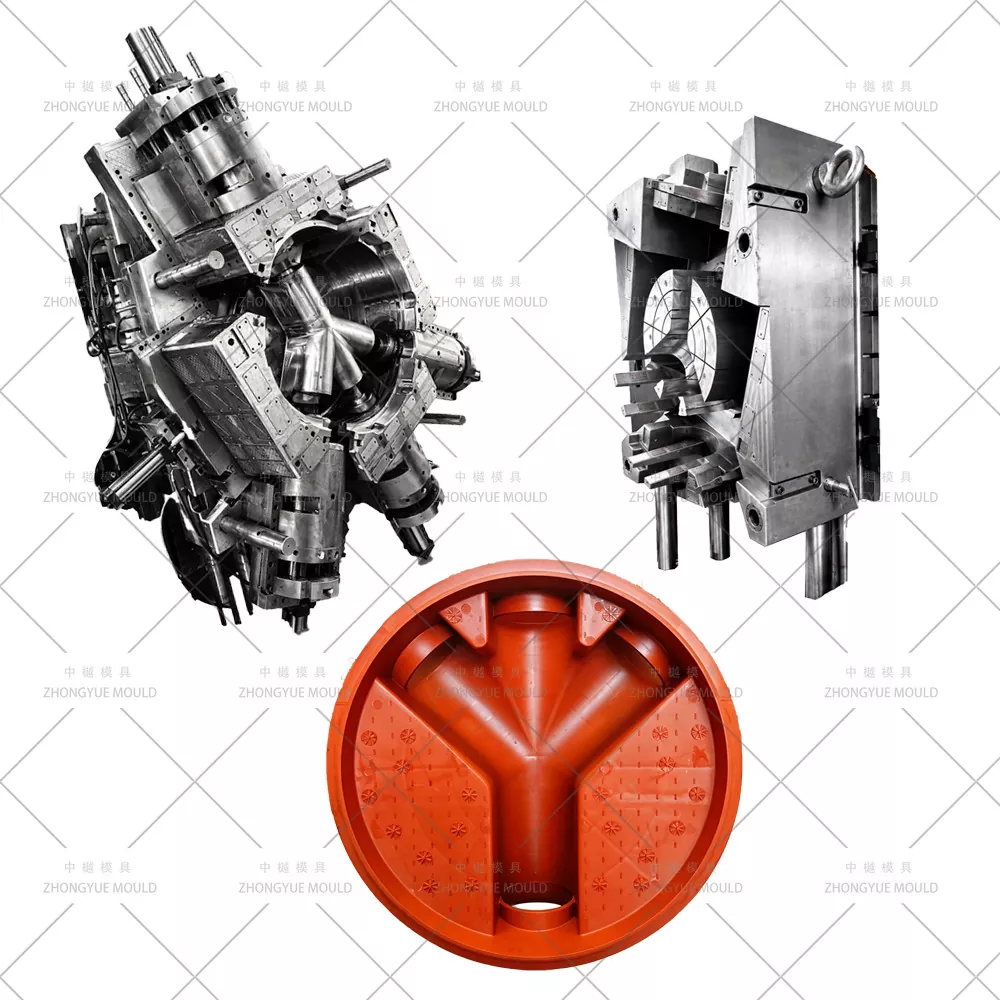

Um molde de base de 4 vias para bueiro de plástico PP DN1000 é a ferramenta de injeção grande e de precisão que forma uma base de diâmetro interno de Ø1000 mm com quatro soquetes de tubo direcionais, bancada integralmente moldada e estruturas de nervuras de repuxo profundo. Na ZHONGYUE MOLD (Huangyan, Taizhou, China), temos ampla experiência no projeto e construção de moldes de base para câmaras de inspeção para PP (encolhimento de ~1,6–1,8%), com extração hidráulica do núcleo em 4 lados, resfriamento de cavidade profunda e construção de bloco de inserção reforçada para garantir precisão dimensional e longa vida útil do molde.

Especificações do molde de bueiro de plástico:

Especificações técnicas típicas - Molde de base de bueiro de 4 vias PP DN1000

Faça seu próximo projeto de molde de bueiro de plástico brilhar!

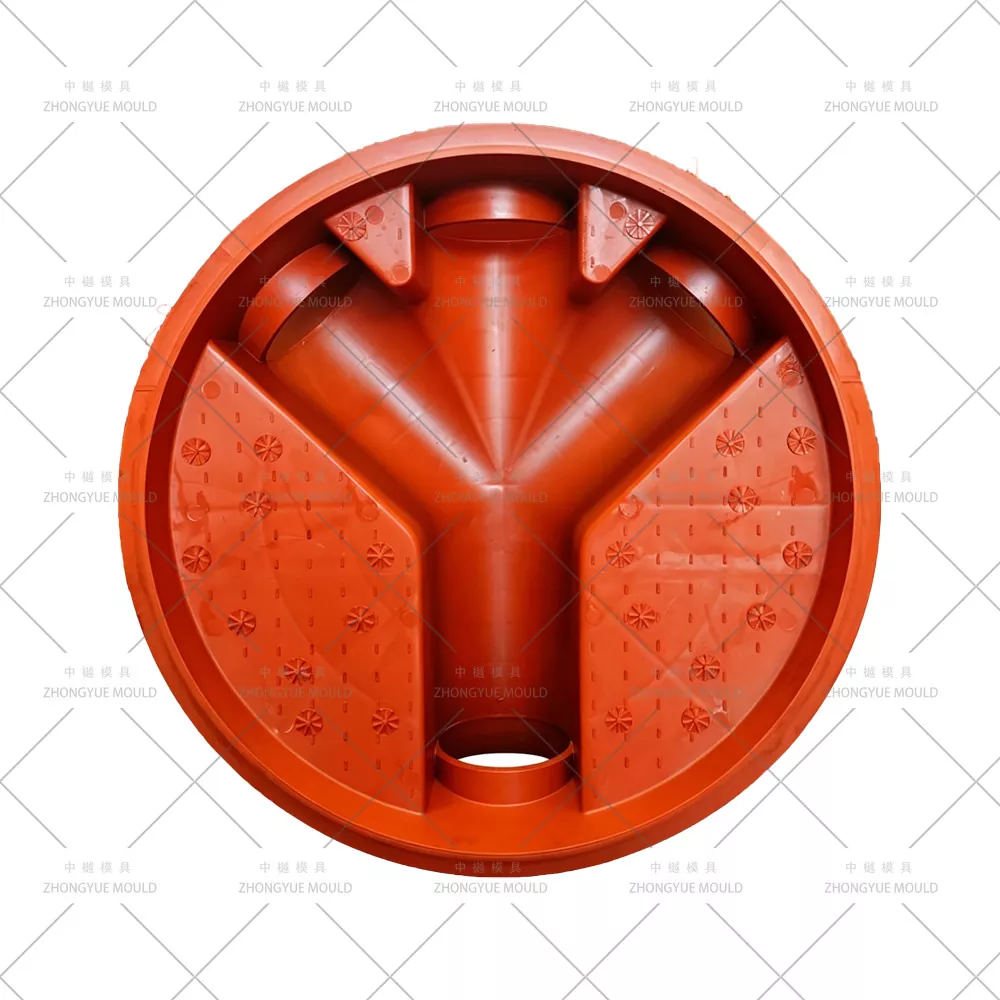

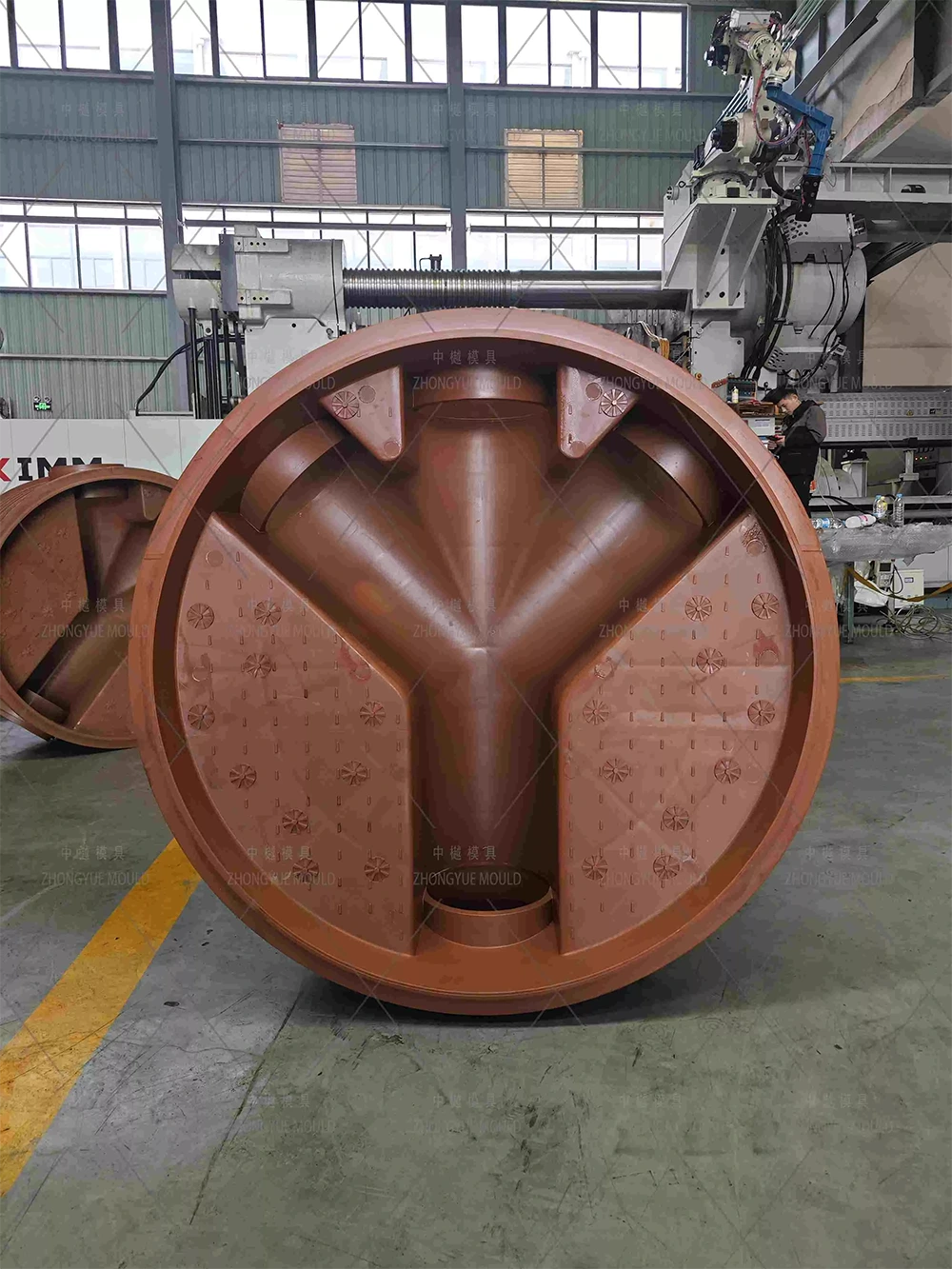

O que é uma base de bueiro de 4 vias PP DN1000?

Diâmetro da base: Ø1000mm interno (Ø externo normalmente ~1140–1200mm dependendo da espessura da parede)

Configuração: 4 Vias = 1 Entrada + 1 Saída (oposta) + 2 Ramos Laterais (podem ser plugues cegos no local); as tomadas cumprem as normas EN 13598-2 / DIN 19535

Tamanhos de soquete de tubo: Geralmente DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600 configurável por meio de anéis de inserção intercambiáveis

Material: Polipropileno (PP) virgem ou reciclado — resistente a produtos químicos, leve, longa vida útil (>50 anos no subsolo)

Bancada: Canal de fluxo moldado (reservatório/bancada) para direcionar o efluente para a saída - pode ser de raio suave ou bancada plana por projeto

Como a ZHONGYUE projeta um molde para base de bueiro de alta qualidade

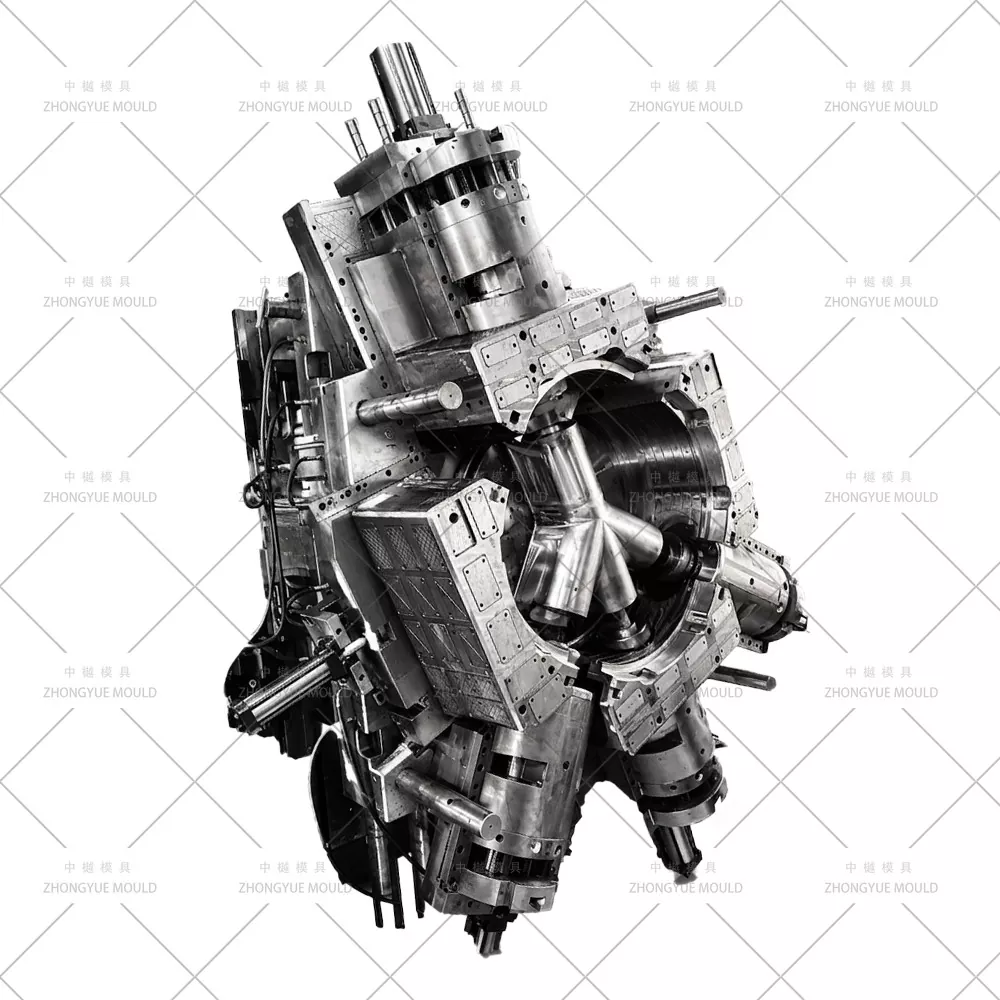

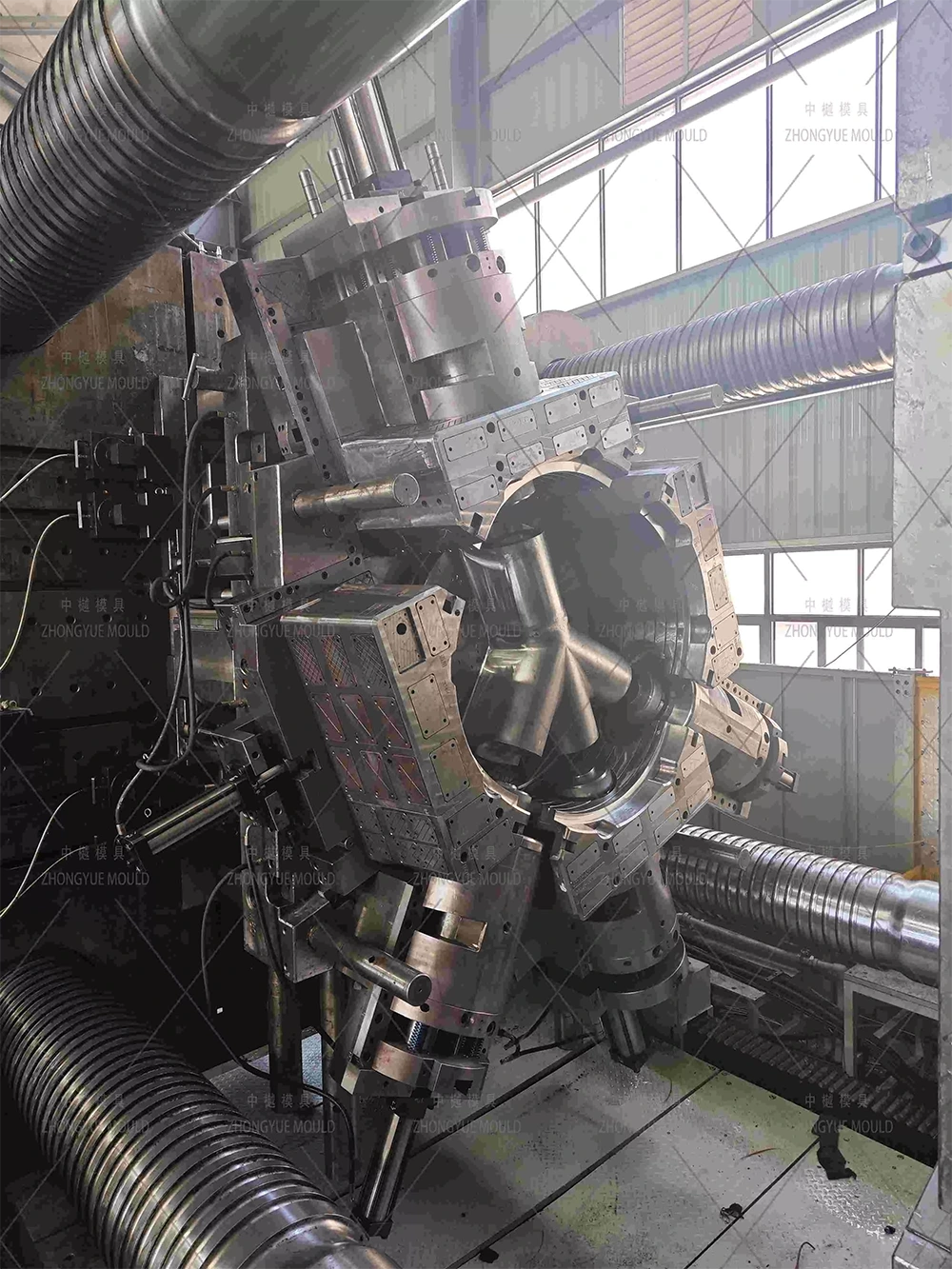

① Extração hidráulica de núcleo de 4 lados para soquetes de tubos

A característica definidora de um molde de base de 4 vias para bueiro de plástico PP DN1000 são quatro grandes núcleos laterais formando os encaixes/sinos do tubo.

Cada núcleo de soquete é acionado por cilindros hidráulicos independentes (ou elevadores de grande ângulo para soquetes rasos), com interruptores de limite de segurança de intertravamento que evitam o fechamento do molde se algum núcleo não estiver totalmente retraído/avançado.

Os ângulos de inclinação do soquete são calculados com precisão (normalmente 1°–2°) com pinos/buchas centrais cromados para remoção suave e longa vida útil.

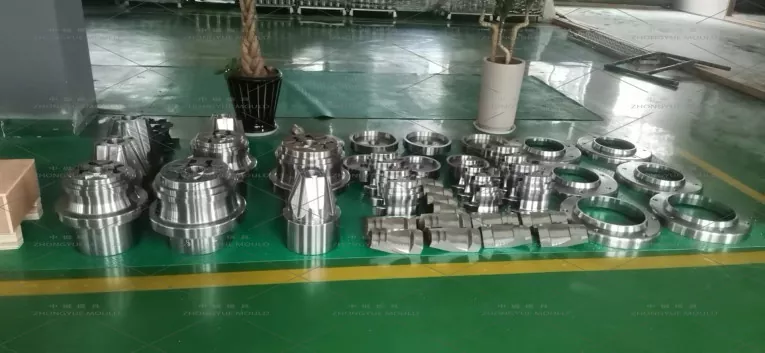

Os anéis de inserção intercambiáveis ​​permitem diferentes diâmetros de tubo (DN150–DN600) sem reusinar todo o núcleo — uma economia de custos para fornecedores de sistemas de câmara.

② Resfriamento de cavidade profunda e construção de bloco de inserção

As bases dos bueiros têm paredes espessas (8–15 mm) e embutimento profundo – o resfriamento é fundamental para o tempo de ciclo (normalmente 120–200 segundos).

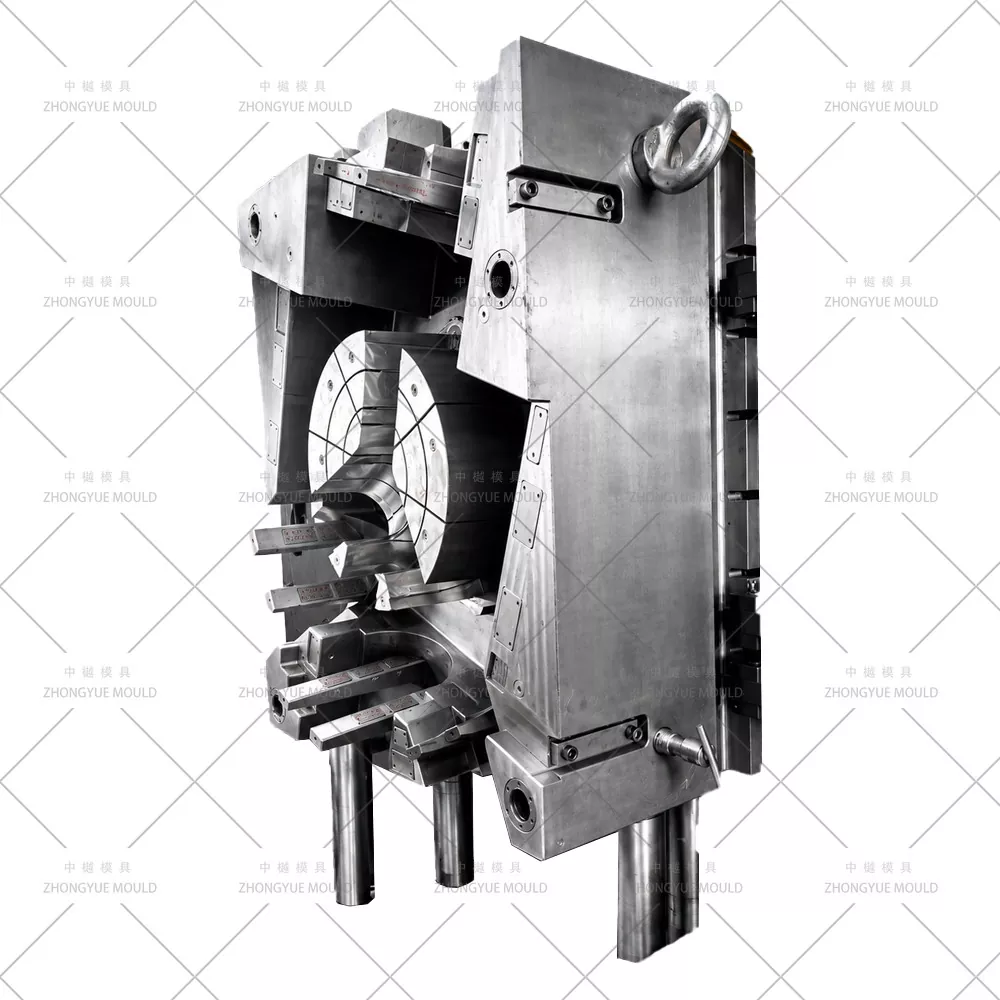

Núcleo: Defletores perfurados + tubos borbulhadores que alcançam a parte inferior do núcleo profundo para resfriamento uniforme.

Cavidade (concha externa): Linhas de água conectadas em série com espaçamento adequado; Inserções de BeCu (cobre-berílio) em áreas espessas de nervuras/bancadas para reduzir pontos quentes.

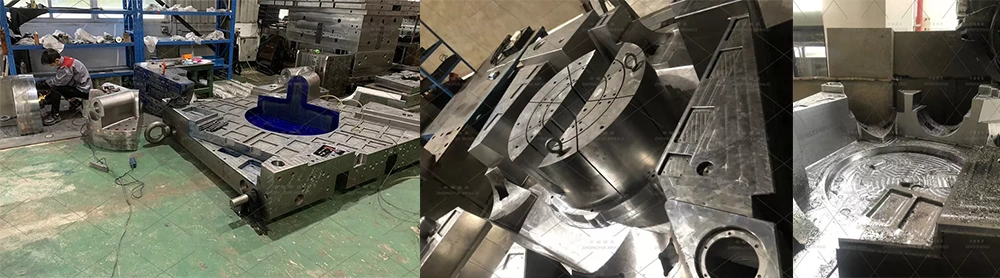

Corpo do molde dividido em blocos de inserção usinados com precisão para processamento CNC/EDM paralelo → prazo de entrega ~40% menor, manutenção/substituição futura mais fácil.

③ Seleção de Aço – Durabilidade para Ferramentas de Grande Formato

④ Detalhamento de ejeção e bancada

Placa ejetora grande com mais de 30–60 pinos/luvas ejetoras colocadas sob as nervuras da bancada e flange periférica.

Anel de remoção opcional para ejeção de flange superior de grande diâmetro.

A superfície de bancada moldada é polida/com textura controlada de acordo com os padrões EN para desempenho de fluxo.

⑤ Corredor e portão

Normalmente canal de entrada de lado único ou duplo + porta do ventilador / porta de sobreposição devido à peça grande; alguns projetos usam bico quente (válvula sequencial) para equilíbrio de enchimento de múltiplas portas em bases muito grandes.

Poço de slug frio e aberturas de desgaseificação projetadas ao longo da linha de partição e extremidades da bancada para evitar marcas de queimadura em recessos profundos.

Aplicações Típicas

Esgoto municipal e drenagem pluvial: Câmaras de inspeção DN1000 para empreendimentos residenciais/comerciais

Drenagem rodoviária e industrial: com adaptadores de tampa para serviços pesados, compatíveis com tampas de bueiros D400/F900

Estações de Tratamento de Águas Residuais: Câmaras de acesso para estações elevatórias e tanques de sedimentação

Sistemas de captação de água da chuva: Como poço de captação/base de sedimentação antes da filtração

Compatível com EN 13598-2, DIN 19535 e principais especificações municipais quando produzido com material PP certificado.

Por que ZHONGYUE MOLD para seu molde de base de bueiro?

Experiência comprovada em cavidades grandes – Bases de bueiros (Ø315–Ø1200), eixos, cones e estruturas de cobertura fornecidos para Europa, SEA, Oriente Médio.

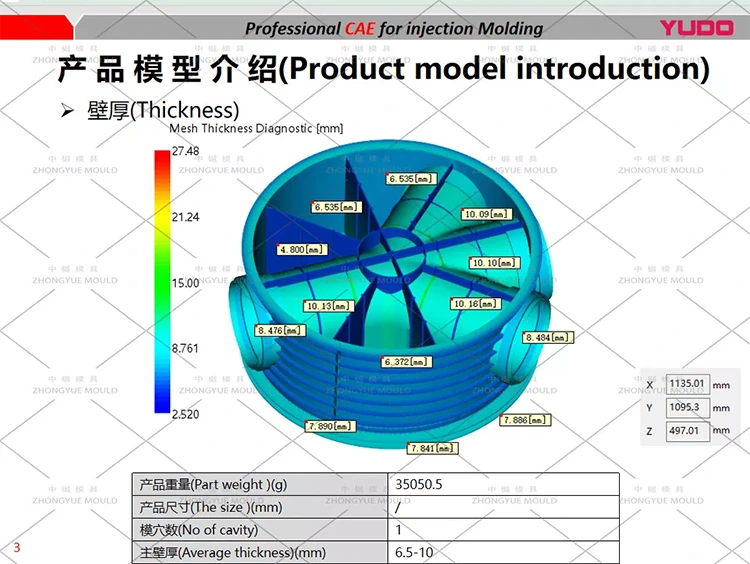

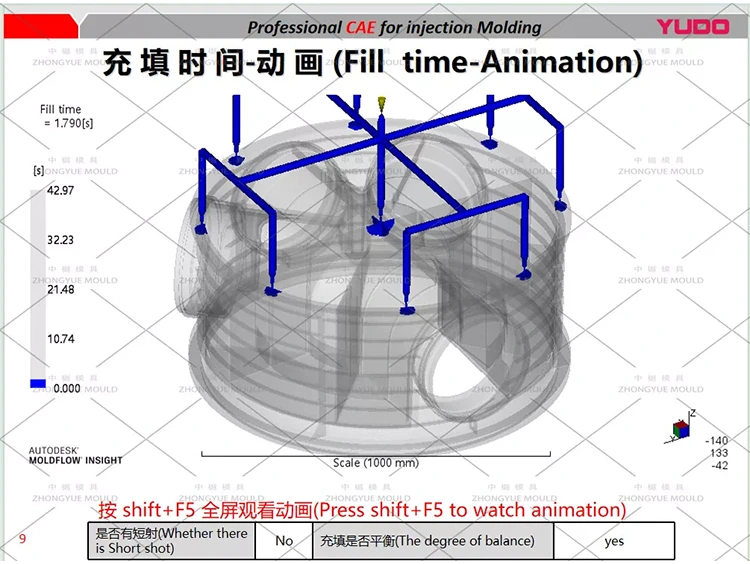

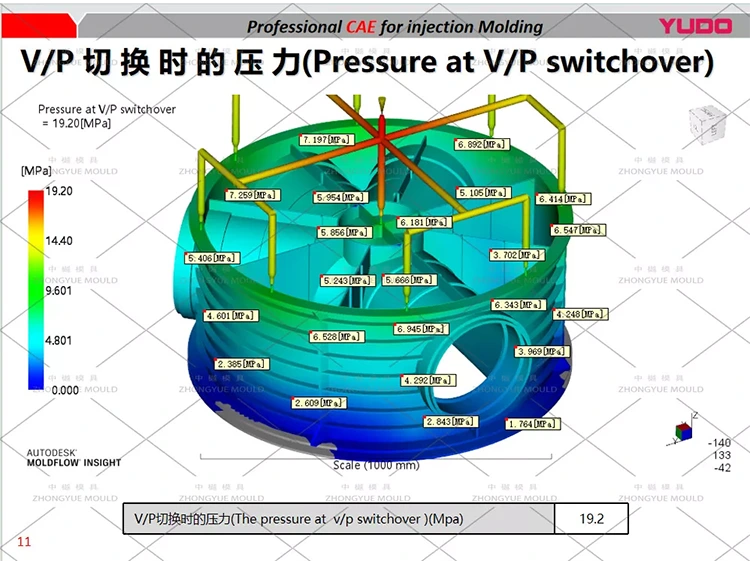

Moldflow e DFM antes do corte de aço – Valide o padrão de preenchimento, o risco de marcas de afundamento na bancada e a uniformidade de resfriamento antes da usinagem.

Usinagem Paralela Insert-Block – Reduz o tempo de entrega em aproximadamente 40%; simplifica a reforma futura de seções desgastadas do núcleo/cavidade.

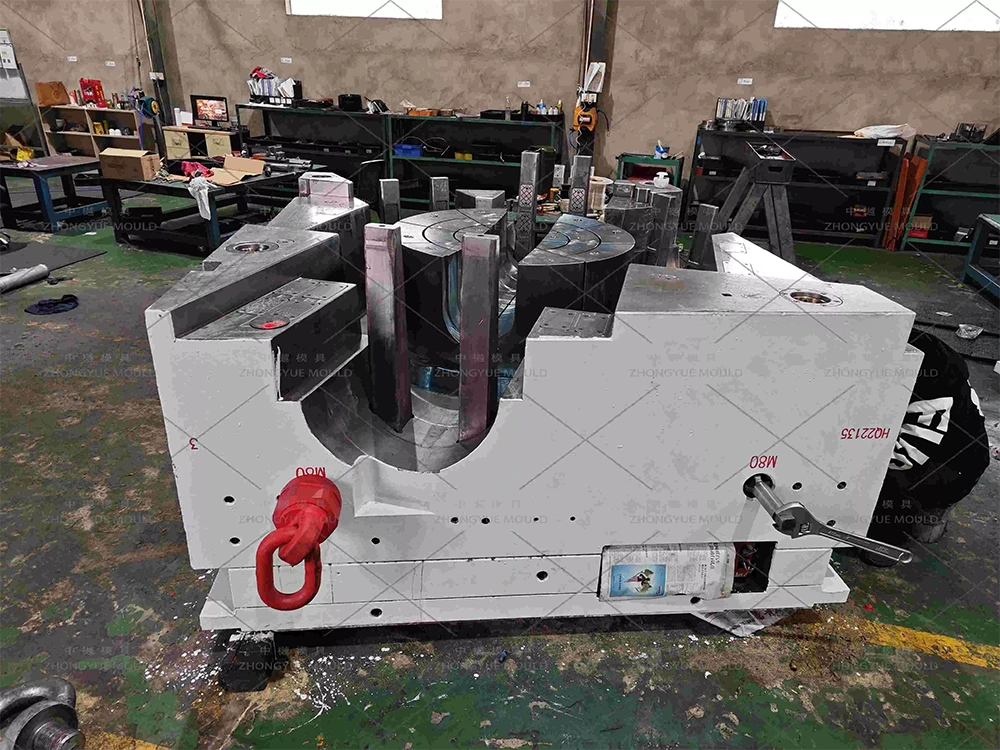

Pacote completo de controle de qualidade – inspeção CMM, certificados de aço, vídeo de teste T0 + relatório dimensional de amostra antes do envio.

Peças sobressalentes e suporte – vedações extras, faixas de aquecimento (se for usado bico quente), mangueiras hidráulicas, anéis de inserção de soquete; solução de problemas remotos.
