Molde plástico da tampa de câmara de visita dos PP DN1000

Molde de tampa de bueiro de plástico PP - Tampa da câmara de inspeção e molde de injeção de estrutura por ZHONGYUE MOLD

Em um sistema completo de Câmara de Inspeção de Plásticos - compreendendo Base  → Eixo(s) de Extensão → Cone de Redução  → Tampa e Estrutura  — o componente mais superior deve fornecer acesso seguro para pedestres/passagens, vedação estanque com o cone ou eixo, superfície de passagem antiderrapante e compatibilidade com aberturas transparentes padrão (Ø315mm / Ø450mm / Ø600mm).

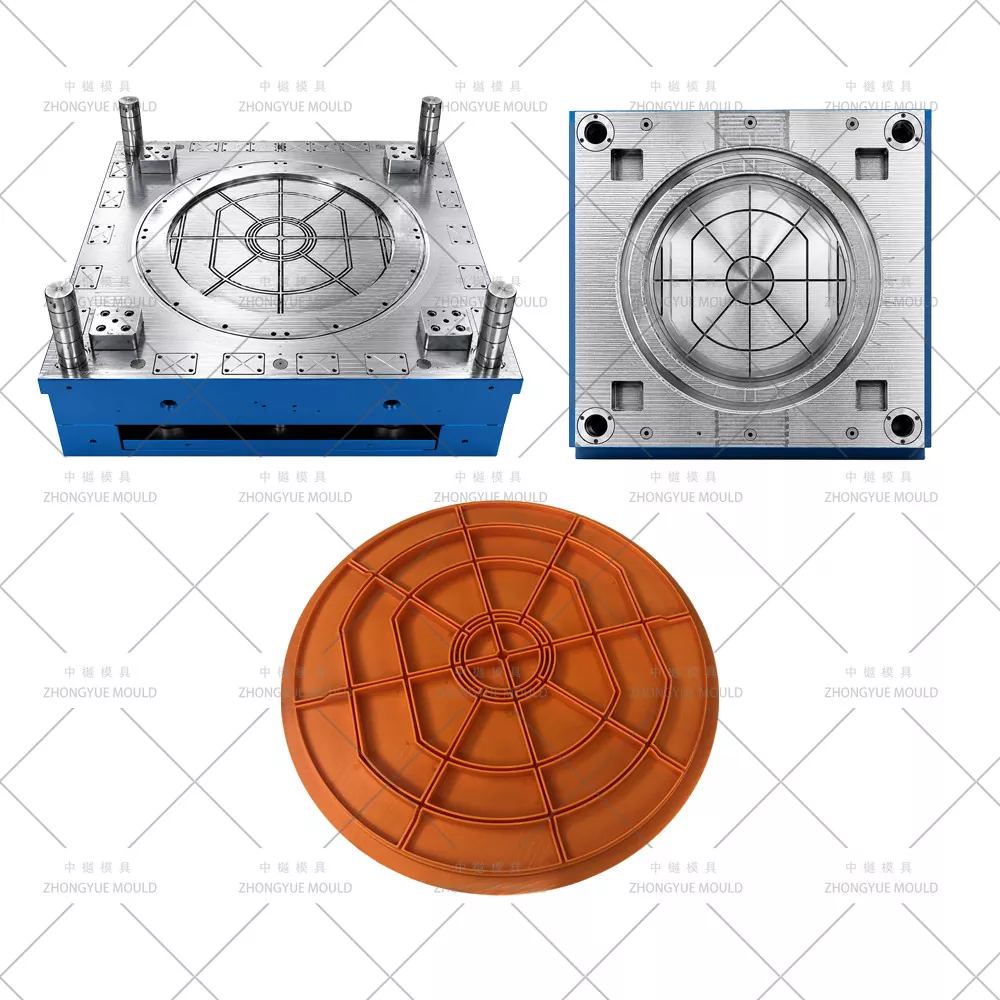

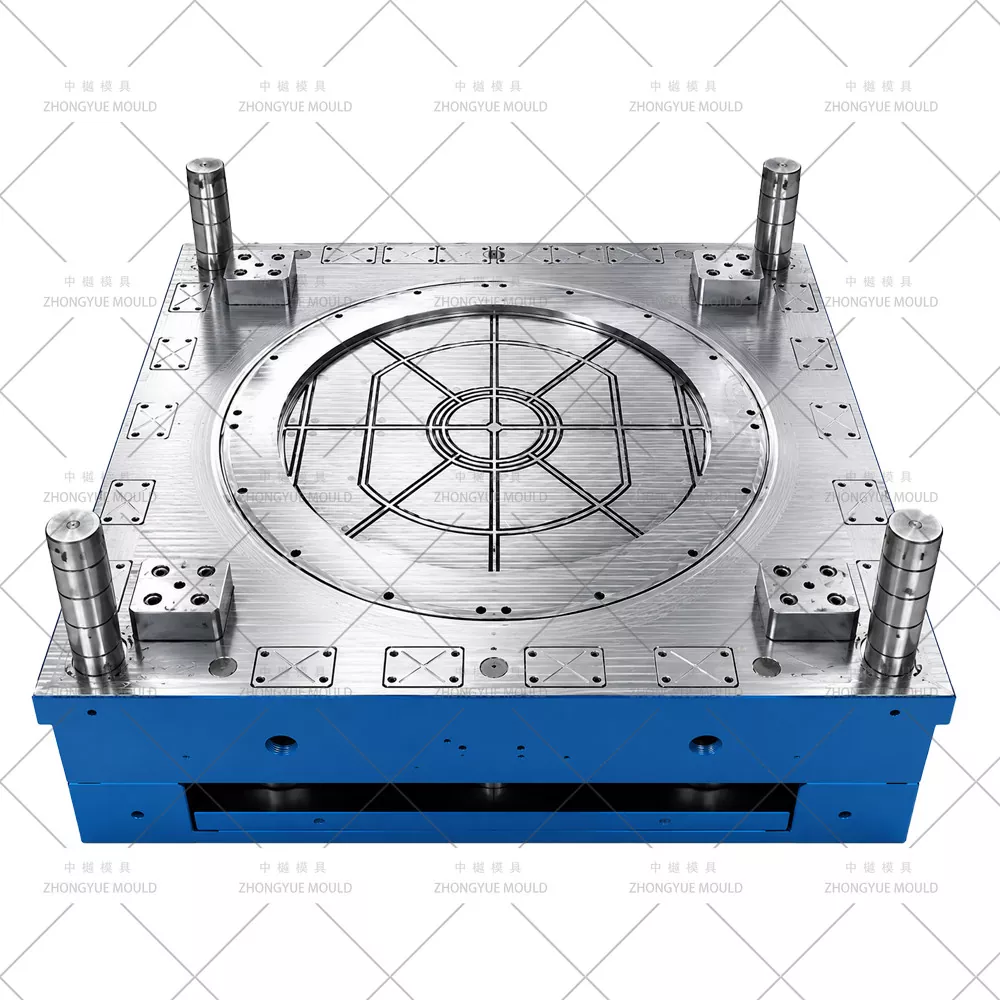

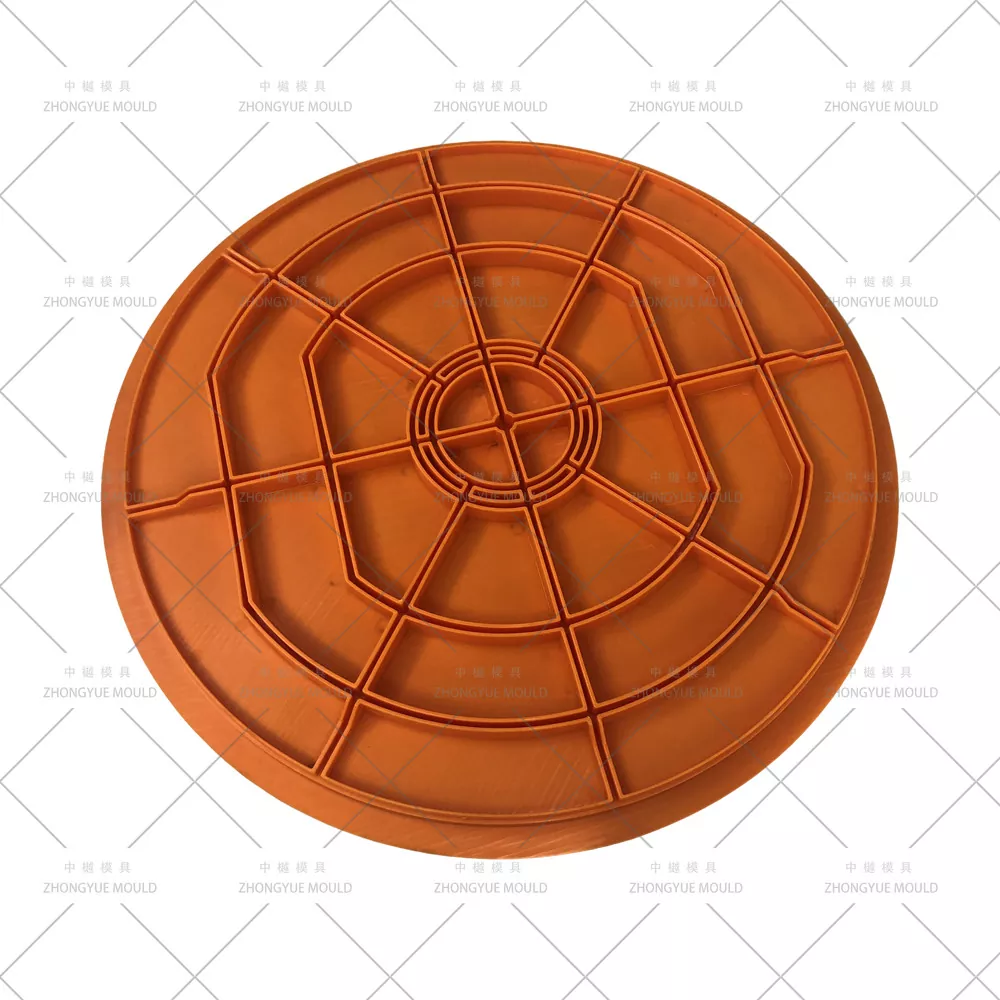

O molde de tampa de bueiro de plástico PP DN1000 é a ferramenta de injeção de precisão que produz a tampa da tampa (às vezes com ranhura de reforço de aço) e sua estrutura PP correspondente (quadrada ou redonda) de polipropileno (PP, MFI 2–6), muitas vezes com padrão antiderrapante moldado integralmente e ranhura de vedação EPDM/O-ring. Na ZHONGYUE MOLD (Huangyan, Taizhou, China), fabricamos moldes para tampas de câmaras de inspeção em conformidade com EN 124 / EN 13598-2 — disponíveis em serviços leves (A15/B125) a serviços pesados ​​(C250/D400 com opção de inserção de compósito/aço) — projetados com aço 718H, resfriamento com defletor e cavidade com acabamento espelhado/texturizado.

Especificações do molde de bueiro de plástico:

Especificações Técnicas Típicas – Tampa de Bueiro PP e Molde de Estrutura

Faça seu próximo projeto de molde de bueiro de plástico brilhar!

Configurações típicas de tampa de bueiro e estrutura

Observação: Para sistemas de câmara de inspeção DN1000, a tampa de acesso normalmente tem abertura transparente de Ø315mm ou Ø450mm (instalada na parte superior do cone DN1000→DN450 ou adaptador de eixo DN450), NÃO uma tampa de Ø1000mm.

Como ZHONGYUE projeta um molde de tampa de bueiro de alta qualidade

① Seleção de Aço – Desgaste e Custo de Equilíbrio

Os moldes de cobertura são menores que a base/eixo, mas exigem acabamento superficial fino:

Vida útil do molde: 500.000 – 1.000.000 disparos.

② Resfriamento e tempo de ciclo otimizados

As tampas (espessura de 5 a 12 mm) e as estruturas (parede de 6 a 10 mm) esfriam relativamente rápido, mas a ranhura de vedação e as saliências das dobradiças/travas são armadilhas de calor:

Linhas de água defletidas + tubos borbulhadores no núcleo da estrutura para resfriamento uniforme.

Placas de cavidade com canais de água em série/paralelos a 15–20 mm da superfície.

Tempo de ciclo típico: 30–60 segundos (capa), 45–80 segundos (quadro profundo).

③ Acabamento de superfície – Textura antiderrapante e polimento espelhado

Superfície de cobertura da cobertura: Textura de pedra EDM / textura recartilhada de diamante (Ra 3–6μm) de acordo com o requisito antiderrapante EN 124 - gravada ou texturizada por EDM na cavidade.

Interior do soquete da estrutura: Suave (Ra ≤ 0,8 μm) para fácil assentamento da vedação EPDM.

Marca: Logotipo da empresa em relevo/gravado, marcação de classe de carga ("B125"), padrão (EN 124) — tudo gravado na cavidade/cavidade superior da tampa.

④ Gating, ventilação e ejeção

Normalmente, a comporta lateral em leque ou a comporta de sobreposição de borda para preencher a partir da saia da estrutura ou da periferia da cobertura → evita linha de solda na face superior antiderrapante.

Aberturas nas zonas de último preenchimento (ressalto da dobradiça, reentrância do pino de travamento) para evitar marcas de queimadura.

Ejeção através de pinos ejetores sob o flange do chassi / aro da tampa; opcionalmente placa de decapagem para moldura.

Molde familiar opcional de duas cavidades (1 tampa + 1 moldura em um molde) disponível para conjuntos combinados.

⑤ Moldagem opcional de inserção de aço/composto

Para tampas com classificação C250/D400: o molde pode ser projetado com bolsos de inserção de metal - placa de reforço de aço colocada manualmente ou por robô antes do fechamento → sobremoldada com PP.

Aplicações Típicas

Drenagem Municipal e Residencial: Tampas de acesso Ø315/Ø450 nas câmaras de inspeção (compatível com sistema DN1000 via cone)

Calçadas domésticas/veículos leves: estrutura PP com classificação B125 e tampa texturizada

Áreas Ajardinadas / Zonas Pedonais: Coberturas leves com classificação A15

Industrial / Estacionamento (com inserção de aço): Tampa composta de aço PP + classificação C250 (moldada em nossa ferramenta com capacidade de moldagem por inserção)

Compatível com EN 124 / EN 13598-2 quando produzido com PP certificado e design de nervura adequado

Por que ZHONGYUE MOLD para seu molde de tampa de bueiro?

Capacidade completa do sistema de câmara de inspeção - Fazemos moldes para Base (2/3/4 vias) + Eixo (250–1000mm) + Cone + Tampa e Estrutura - balcão único para fornecedores de sistemas de câmara.

Experiência em textura de superfície – padrão antiderrapante EDM, gravação de logotipo, interiores de soquete com polimento espelhado.

Opção de Molde Familiar – Capa + Moldura em uma ferramenta para economizar tempo de troca de máquina.

Pacote completo de controle de qualidade - inspeção CMM, certificados de aço, vídeo de teste T0 e relatório de amostra antes do envio.

Peças sobressalentes e suporte – Pinos ejetores extras, vedações, faixas de aquecimento (se bico quente), solução de problemas remotos.

Complete seu conjunto de moldes para câmara de inspeção

Combine esta tampa de bueiro PP e molde de moldura com nosso:

[Molde de base de 4 vias para bueiro de plástico PP DN1000]

[Molde de eixo de extensão de bueiro de plástico PP DN1000 L=1000mm]

[Molde de cone de bueiro de plástico PP DN1000 DN1000→DN450/DN600]
