Molde de extensão de bueiro de plástico PP DN1000

Molde de extensão de bueiro de plástico PP DN1000 - Câmara de inspeção L = 1000mm Molde de injeção por ZHONGYUE MOLD

Nos modernos sistemas de drenagem municipal, as Câmaras de Inspeção de Plástico substituem os tradicionais bueiros de tijolo e concreto por componentes modulares leves, resistentes à corrosão e fáceis de instalar. Uma câmara completa consiste em:

Base (Base Inferior/Base) – com tomadas de entrada/saída

Eixo(s) de extensão/Anéis de elevação – ajuste a profundidade da câmara ao nível do solo

Seção Cone/Redução

Moldura e grelha de cobertura

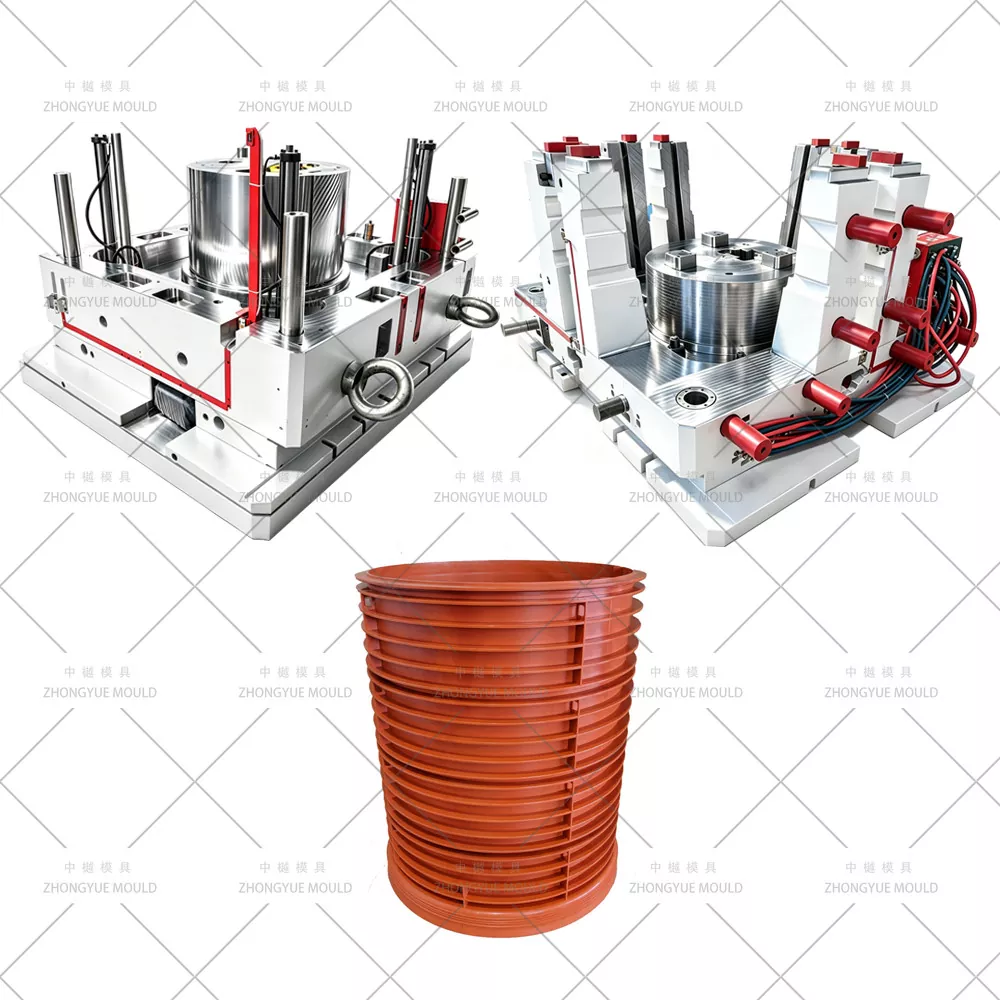

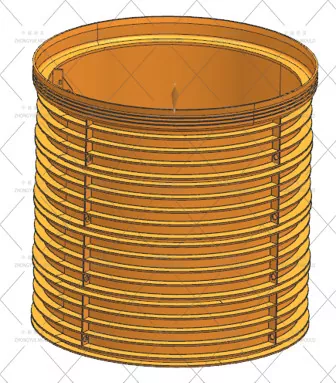

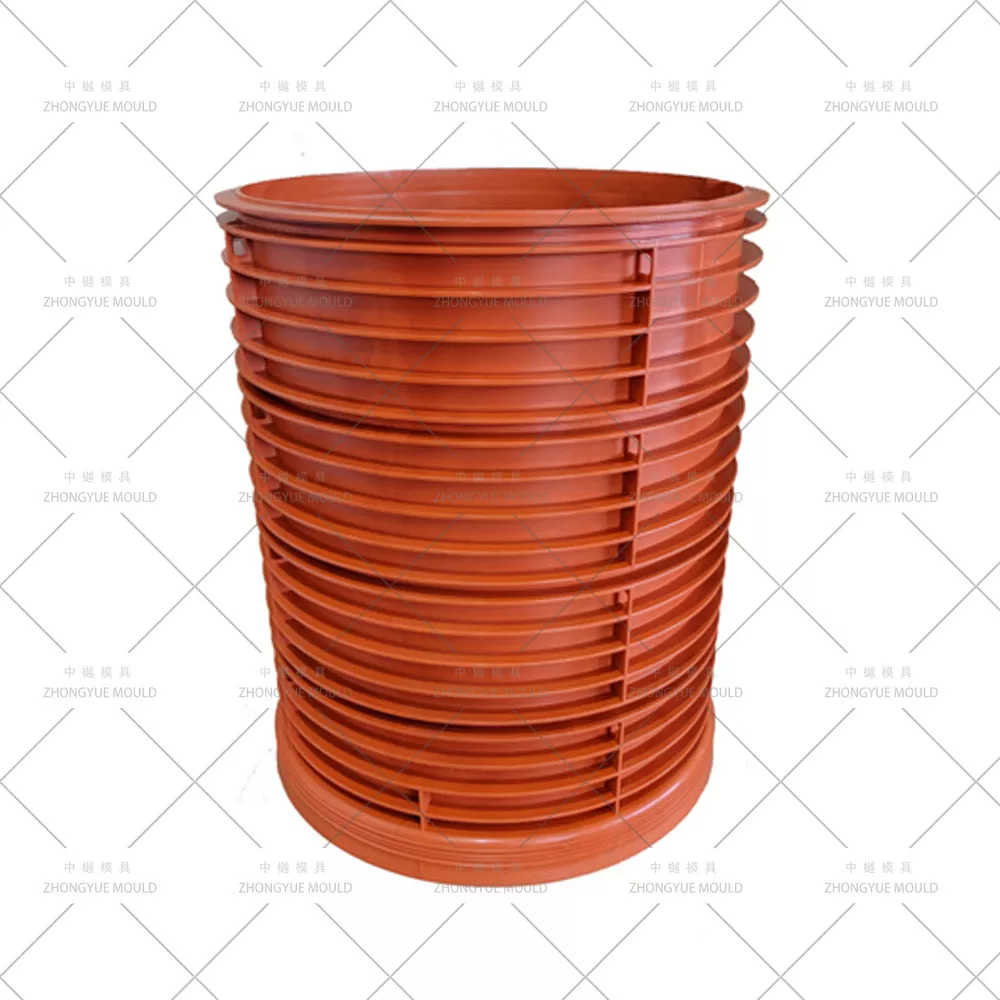

O molde de extensão de bueiro de plástico PP DN1000 (L=1000mm) é a ferramenta de injeção de precisão que produz um riser cilíndrico de parede lisa ou com nervuras verticais com Ø1000mm interno, juntas de soquete/espigão correspondentes com ranhuras de vedação de borracha EPDM na parte superior e inferior. Na ZHONGYUE MOLD (Huangyan, Taizhou, China), somos especializados em sistemas de moldes para câmaras de inspeção - incluindo base, eixo (250/500/750/1000 mm de altura), cone e estrutura de cobertura - projetados para material PP (encolhimento 1,6–1,8%), resfriamento de cavidade profunda e desmoldagem de cavidade dividida (esquadrada).

Especificações do molde de bueiro de plástico:

Especificações Técnicas Típicas – Molde de Eixo de Extensão de Bueiro DN1000 (L=1000mm)

Faça seu próximo projeto de molde de bueiro de plástico brilhar!

O que é um eixo de extensão de bueiro PP DN1000 (L=1000mm)?

Design de nervuras: nervuras de reforço verticais externas opcionais para maior resistência à flambagem em enterramento profundo.

Normas: Em conformidade com EN 13598-2 / DIN 19534 / GB/T 19472 (dependendo do mercado).

Como a ZHONGYUE projeta um molde para poço de inspeção de alta qualidade

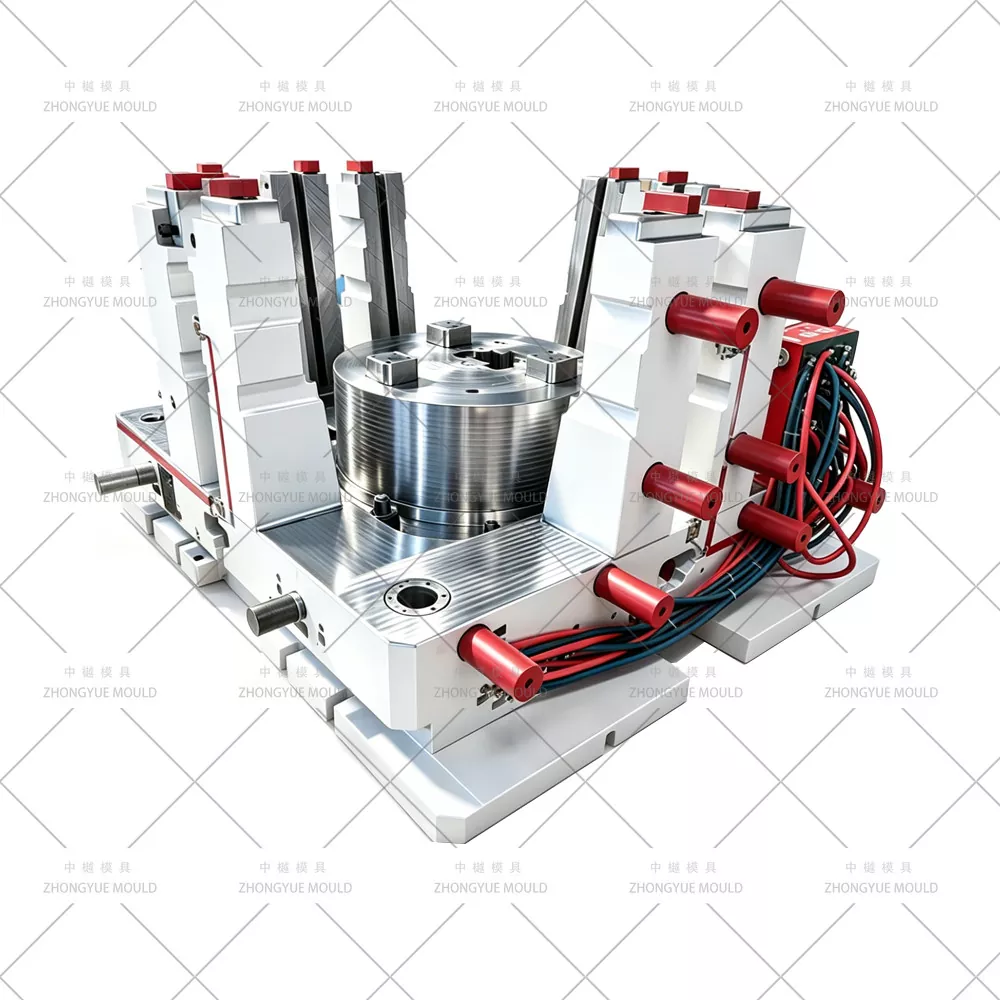

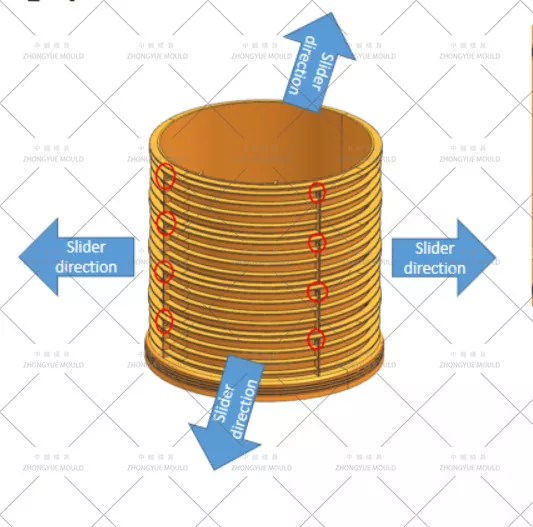

① Cavidade dividida (molde quadrado/duas metades) para desmoldagem segura

Um barril de parede fina com estampagem profunda de Ø1000 mm × L1000 mm não pode ser removido de um núcleo sólido sem estiragem excessiva → requer projeto de cavidade dividida (哈夫模 / molde dividido):

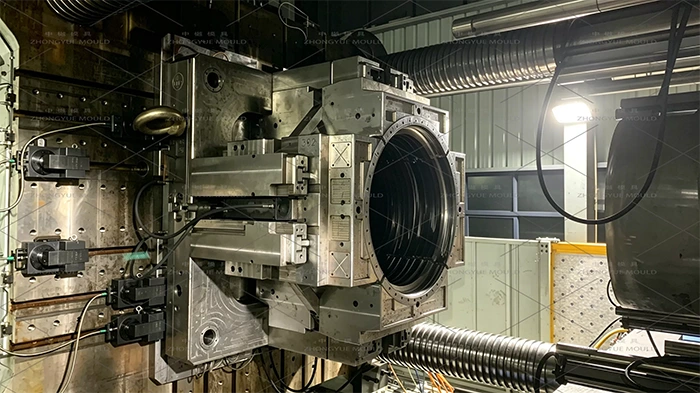

Cavidade dividida em 2 ou 3 segmentos (metades/pétalas) acionados por cilindros hidráulicos ou pinos angulares para abertura lateral.

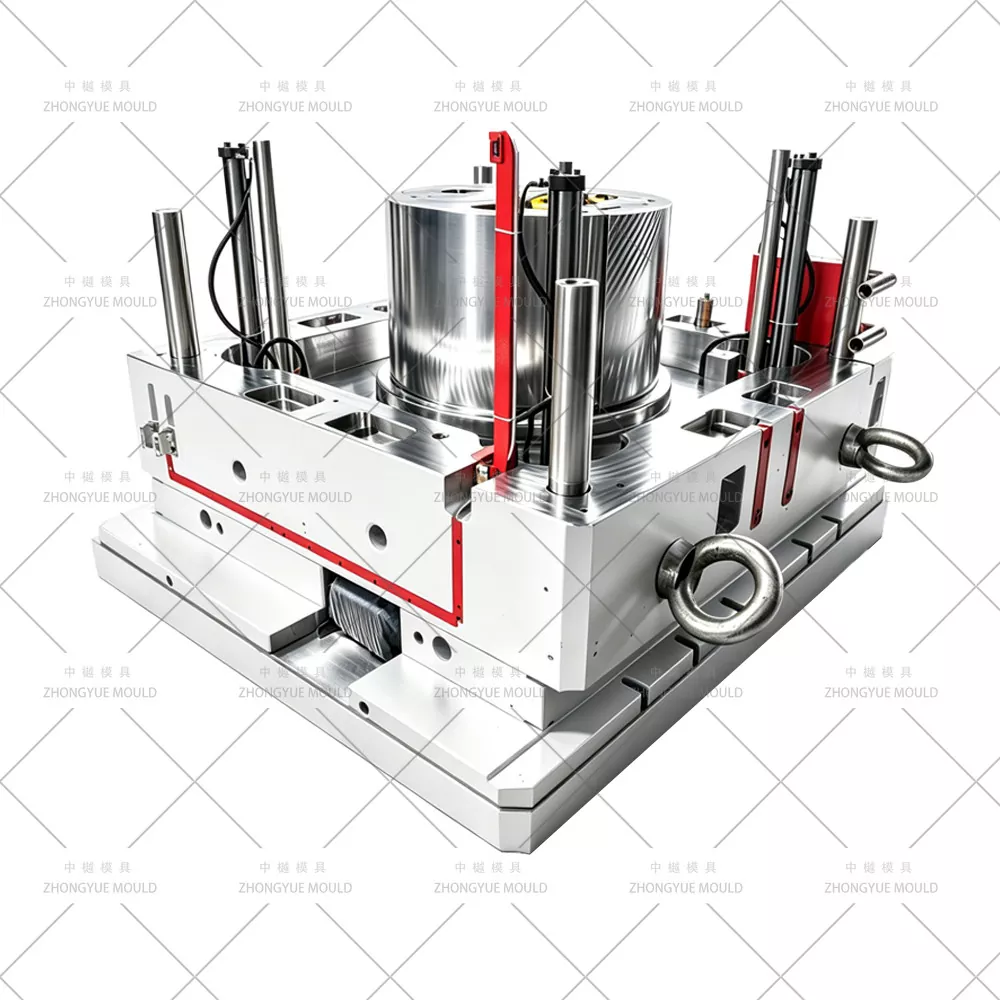

O núcleo (mandril interno) é estacionário ou retrátil; produto liberado pela abertura da cavidade dividida.

Linha de partição usinada com precisão com rebarbas mínimas; superfícies de contato retificadas e instaladas.

Ângulo de inclinação no núcleo interno normalmente de 1° a 1,5° (um pouco mais na cavidade externa dividida) para liberação suave.

② Resfriamento de cavidade profunda – Separação do núcleo interno e do invólucro externo

O resfriamento domina o tempo de ciclo (normalmente 90–150 segundos para eixos L=1000 mm):

Núcleo interno: Defletor perfurado + tubo borbulhador atingindo profundidade total → resfriamento uniforme de dentro para fora.

Cavidade externa dividida: Linhas de água em série ou paralelas espaçadas de 20 a 25 mm da superfície de moldagem; Inserções de BeCu (cobre-berílio) nas extremidades grossas da nervura/eixo.

Controle independente de temperatura para núcleo versus cavidade para gerenciar o encolhimento diferencial e evitar a ovalização.

③ Compensação de encolhimento PP e precisão da ranhura de vedação

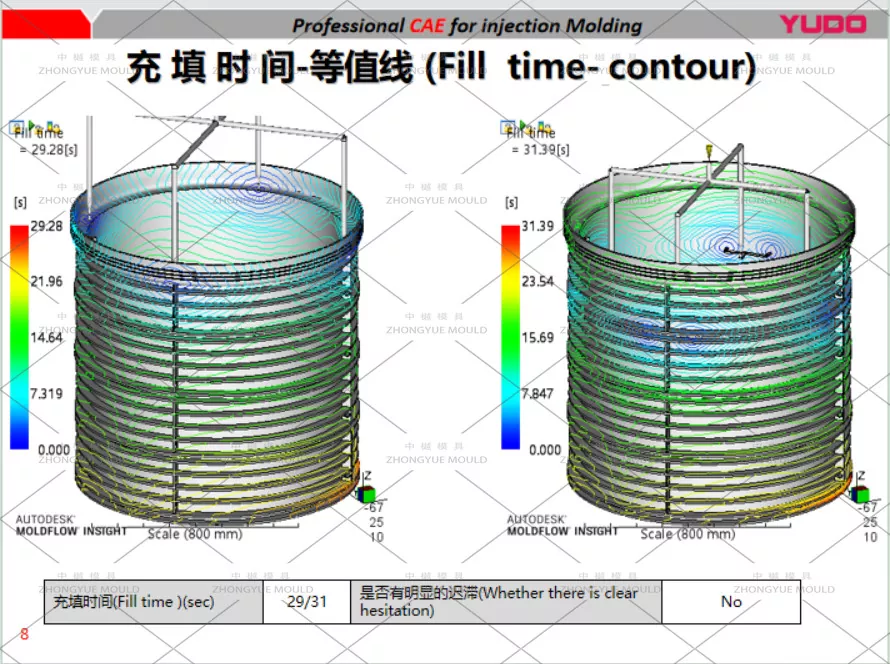

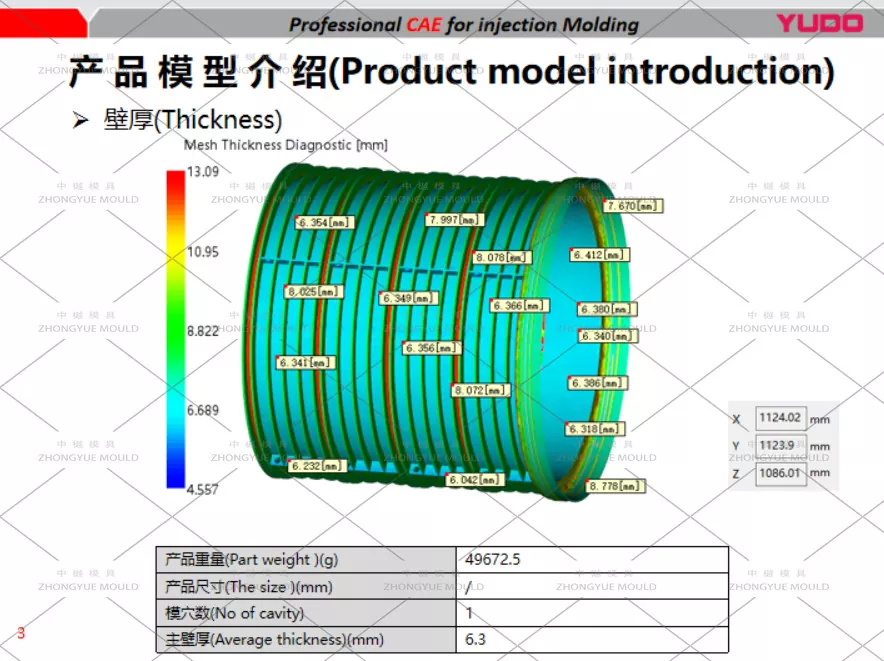

Molde projetado com fator de contração de PP de 1,6 a 1,8% compensado isotropicamente, verificado pela Moldflow, se necessário.

Ranhuras de vedação do soquete superior e inferior (para junta EPDM com anel Ø) usinadas com tolerância de ± 0,05 mm para garantir junta estanque com eixo/base/cone adjacente.

A superfície interna pode ser lisa (Ra ≤ 0,8μm) ou com textura leve se nervurada.

④ Seleção de Aço – Desgaste e Custo de Equilíbrio

⑤ Porta e ventilação

Normalmente, a porta lateral do ventilador ou múltiplas portas sobrepostas em uma extremidade (inferior ou superior, dependendo da orientação) para preencher da extremidade do soquete para cima, minimizando o aprisionamento de ar na cavidade profunda.

Aberturas de linha divisória ao longo do comprimento do cano para evacuar o ar – fundamental na moldagem de PP de parede fina profunda para evitar marcas de queimadura.

Padrão de câmara fria; bico quente opcional para linhas dedicadas de alto volume.

Aplicações Típicas

Esgotos Municipais de Tempestades e Sanitários: Câmaras de inspeção com profundidade ajustável para empreendimentos residenciais/comerciais

Drenagem na estrada: Com adaptadores de cobertura para serviços pesados ​​(classificação D400/F900)

Captação de Água da Chuva / Soakaways: Como riser para trazer acesso à superfície

Sistema Modular: Empilhável com juntas de anel de borracha de encaixe — pode combinar vários eixos de 250/500/1000 mm para atingir qualquer profundidade de enterramento

Compatível com câmaras padrão EN 13598-2, DIN 19534, GB/T 19472 quando produzidas com PP certificado.

Por que ZHONGYUE MOLD para seu molde de eixo de inspeção?

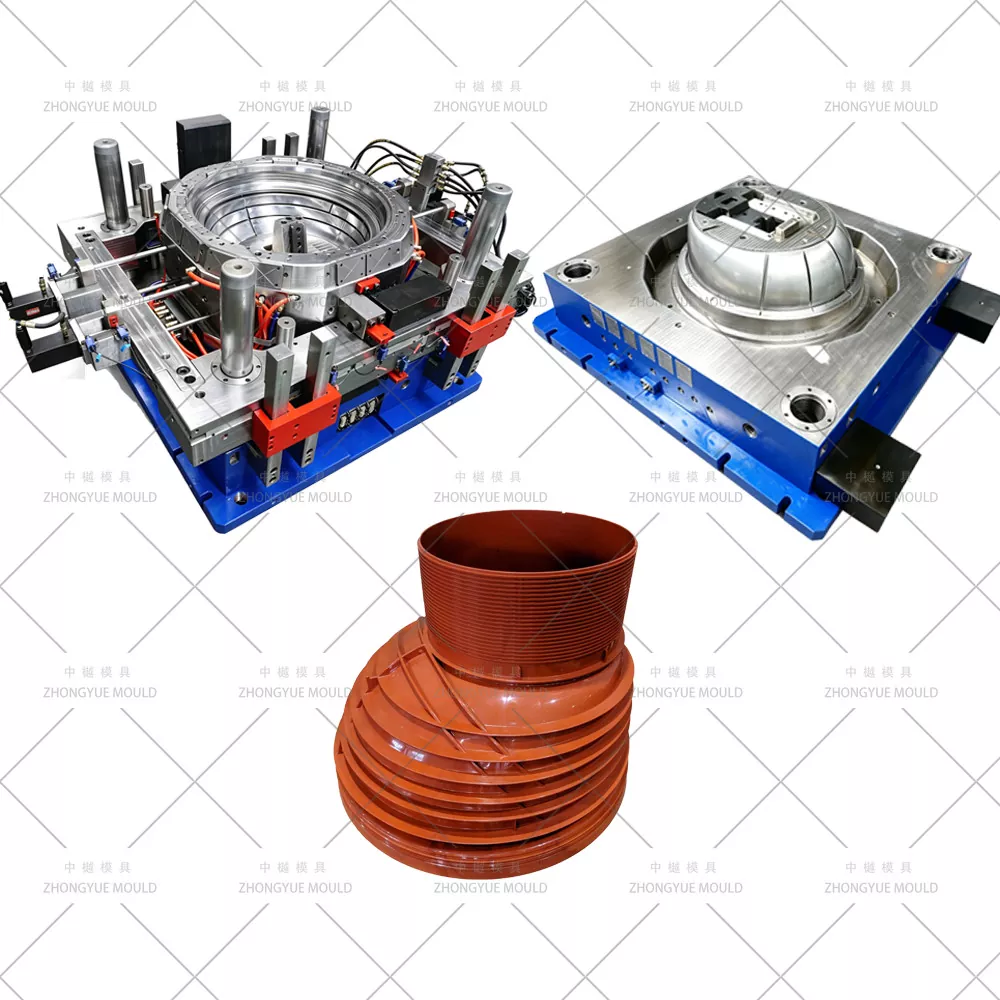

Capacidade completa do sistema de câmara – Fabricamos moldes para Base + Eixo (múltiplas alturas) + Cone + Estrutura de Cobertura — balcão único para fornecedores de sistemas de câmara.

Experiência em resfriamento Deep-Draw – Borbulhador de núcleo defletor + resfriamento de cavidade zoneada para minimizar empenamento e tempo de ciclo em eixos L=1000mm.

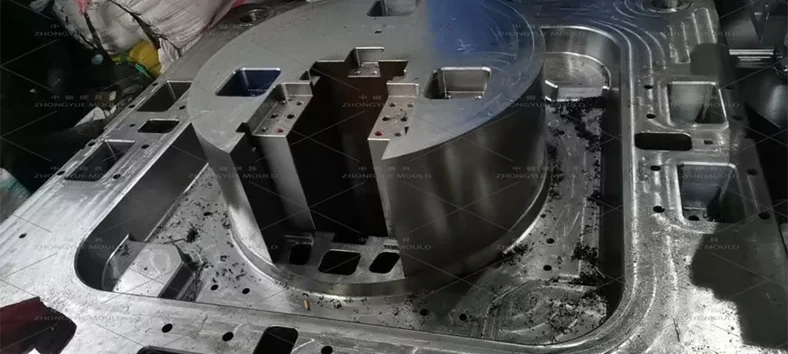

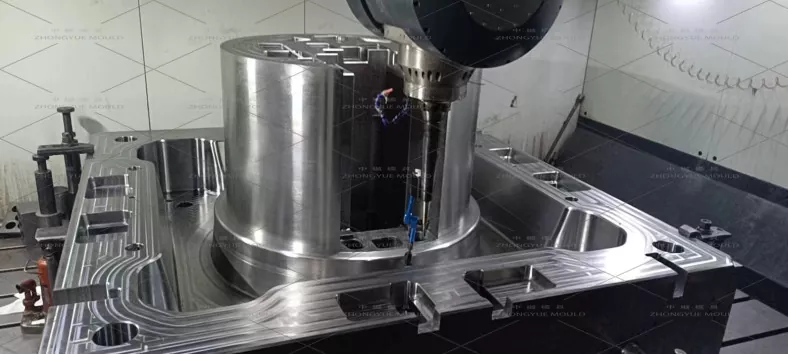

Usinagem de precisão em cavidades divididas – Faces de partição retificadas, rebarbas mínimas, segurança de intertravamento hidráulico.

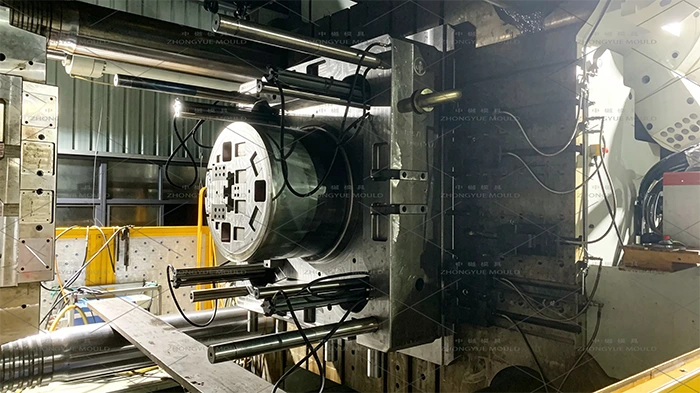

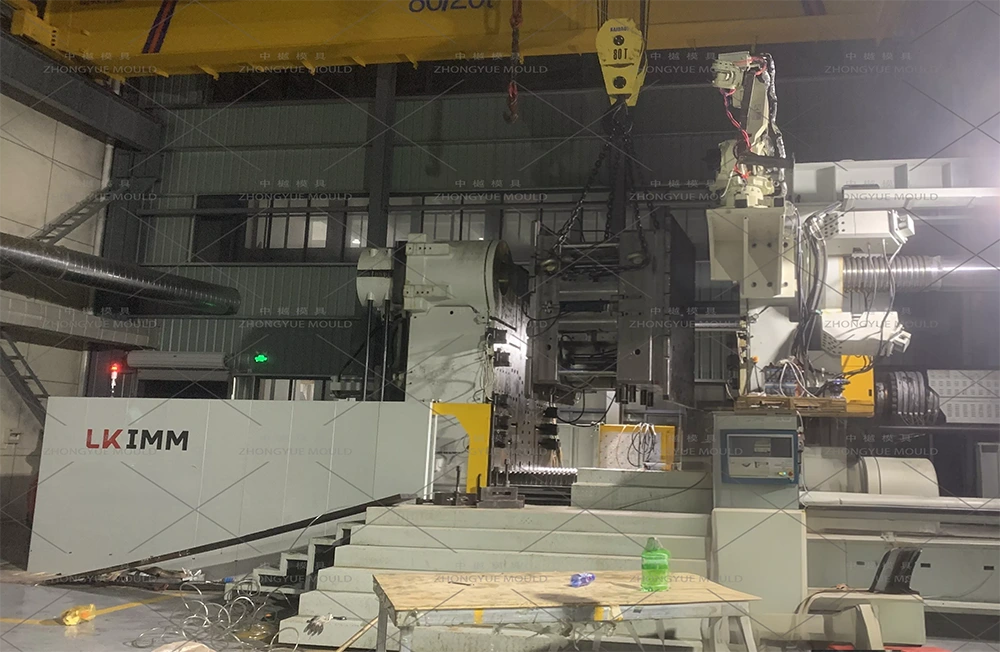

Pacote completo de controle de qualidade - inspeção CMM, certificados de aço, vídeo de teste T0 e relatório dimensional de amostra antes do envio.

Peças sobressalentes e suporte – vedações extras, placas de desgaste, faixas de aquecimento (se bico quente), solução de problemas remotos.

Comece seu projeto de molde de eixo de extensão de bueiro

Se você precisa de um molde para eixo de inspeção DN1000 PP L = 1000 mm (ou variantes de 500/750 mm) ou um conjunto completo de moldes para câmara de inspeção (base + eixos + cone + tampa), nossa equipe de engenharia está pronta.
